18.2 Procédure pour la purge de l'échangeur de chaleur
REMARQUE Cette procédure est uniquement destinée à être utilisée par un technicien de maintenance qualifié
ou un technicien de maintenance agréé. Toute utilisation non autorisée de cette procédure peut
entraîner l'annulation de la garantie limitée du pavillon. Communiquez avec le Centre de service à
la clientèle Pavilion (1-855-443-8468) pour obtenir une assistance supplémentaire.
Si le code d'erreur «C1#*» clignote dans la fenêtre d'affichage, cela indique qu'il y a un dépôt de calcaire dans
l'échangeur de chaleur. L'échangeur de chaleur doit être purgé** pour retirer le dépôt de calcaire.
Les dégâts occasionnés au chauffe-eau suite à un dépôt de calcaire ne sont pas couverts par la garantie du chauffe-eau.
Pour effacer le code d'erreur «C1#*», il est nécessaire de purger l'échangeur de chaleur.
Si le code d'erreur «C1#*» s'affiche et clignote dans la fenêtre d'affichage, communiquez avec le Centre de
services à la clientèle Pavilion au 1-855-443-8468.
* Indication d'avertissement, # = 1-9
** Connectez le "connecteur bleu" pour la purge sur la plaquette de circuit lors de la purge de l'échangeur de chaleur.
Après l'avoir connecté, le chauffe-eau est réglé sur le « Mode Purge »
REMARQUE Le chauffe-eau doit rester branché au réseau électrique lors de la purge de l'échangeur de chaleur.

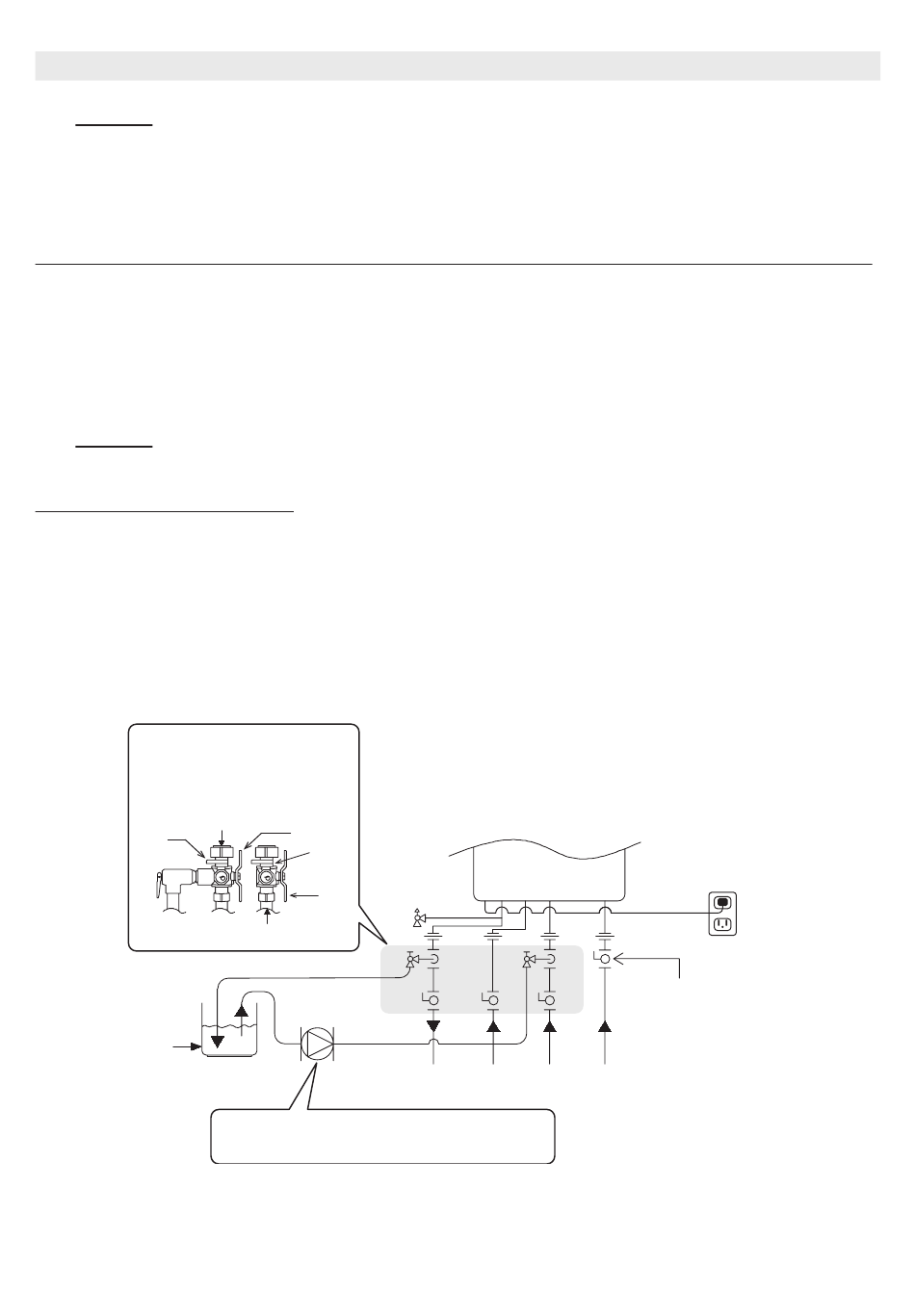

Préparation du système de purge
1. Fermez la soupape de distribution en gaz.
2. Fermer la vanne d'entrée d'eau (V1), la vanne de sortie d'eau (V2) et la vanne de retour d'eau (V3).
3. Raccordez un des flexibles de vidange (H1) au robinet de vidange (V4), puis l'autre à la pompe de circulation.
4. Raccordez le flexible de vidange (H2) à la pompe de circulation.
5. Raccordez le flexible de vidange (H3) au robinet de vidange (V5).
6. PVersez 1 gallon de « Produit de retrait de calcium, de chaux et de rouille » et 1 gallon d'eau dans le seau.
Pour le rinçage, il est recommandé d'utiliser un «produit de détartrage du calcium, de la chaux et de la rouille».
7. Placez les deux flexibles de vidange (H2 et H3) dans le seau rempli de la solution de purge.
8. Ouvrez les deux soupapes d'évacuation (V4 et V5).
Un kit de soupape de service
avec soupape de surpression*
est nécessaire pour rincer
l'échangeur de chaleur.
Sortie d'eau
V5
Solution
de purge
V2
V4
V1
Arrivée d'eau
H3
Pompe de
circulation
H1
H2
Seau
Si une pompe submersible est utilisée, vous
n'aurez alors besoin que de 2 flexibles (H1 et H3).
* Le kit de soupape de service avec soupape de
surpression peut être acheté comme accessoire auprès
d'un grossiste autorisé. Cela permet des tests de diagnostic
complets et un rinçage facile du système. Contactez le Centre
clientèle Pavilion (1-855-443-8468) pour plus d'informations.
Chauffe-eau
V5
V4
V2
V3
Sortie
Retour
Entrée
de l'eau
d'eau
de l'eau
Maintenir la connexion
Soupape de
V1
distribution
en gaz
Alimentation
en gaz
69
