Plomberie typique

Isolez ou appliquez des produits de chauffage à la fois sur la tuyauterie d'alimentation en eau froide et sur la
tuyauterie d'alimentation en eau chaude afin d'éviter le gel par temps froid et les pertes de chaleur par la tuyauterie.
[Avec la ligne de retour]
Kit de soupape de
service avec soupape
de surpression
Un kit de soupape de
service avec soupape de
surpression est
nécessaire pour rincer
l'échangeur de chaleur.
Cela permet un rinçage
facile du système.
[Avec la soupape de croisement]
Kit de soupape de
service avec soupape
de surpression
Un kit de soupape de
service avec soupape de
surpression est
nécessaire pour rincer
l'échangeur de chaleur.
Cela permet un rinçage
facile du système.
Distance au centre
76-457 mm
(3-18 po)
Cordon de
raccordement rapide
1.8 m (6 pi)
Rendre cette distance (
) aussi courte
que possible. La température de l'eau
chaude deviendra instable à mesure
que la longueur du tuyau augmente.
Laissez suffisamment d'espace autour de la
plomberie pour mettre l'isolant.
Il sera nécessaire d'ajouter des coudes à la
tuyauterie pour garantir le dégagement.
Distance au centre
76-457 mm
(3-18 po)
Cordon de
raccordement rapide
1.8 m (6 pi)
Rendre cette distance (
que possible. La température de l'eau
chaude deviendra instable à mesure
que la longueur du tuyau augmente.
Vase d'expansion
) aussi courte

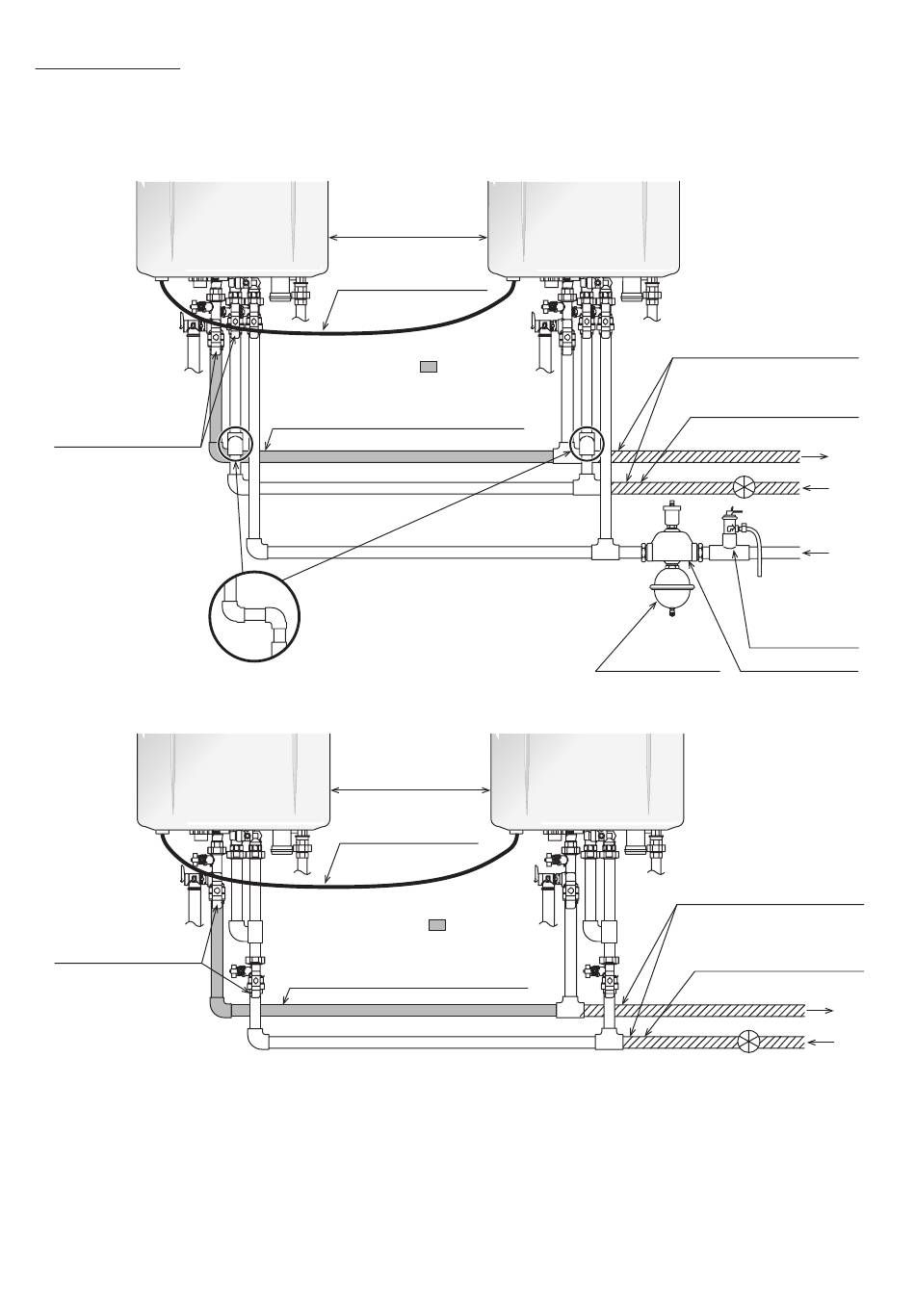

Installation du multisystème par raccordement rapide
Calibrez la tuyauterie pour
permettre les vitesses
d'écoulement maximales
des chauffe-eau.
Le disconnecteur doit
être placé en amont de
la branche d'eau froide.
Eau chaude
Eau froide
Retour
d'eau chaude
Soupape de
limitation
de pression
Évent, Sortie d'air
Calibrez la tuyauterie pour
permettre les vitesses
d'écoulement maximales
des chauffe-eau.
Le disconnecteur doit
être placé en amont de
la branche d'eau froide.
Eau chaude
Eau froide et
retour d'eau chaude
67
