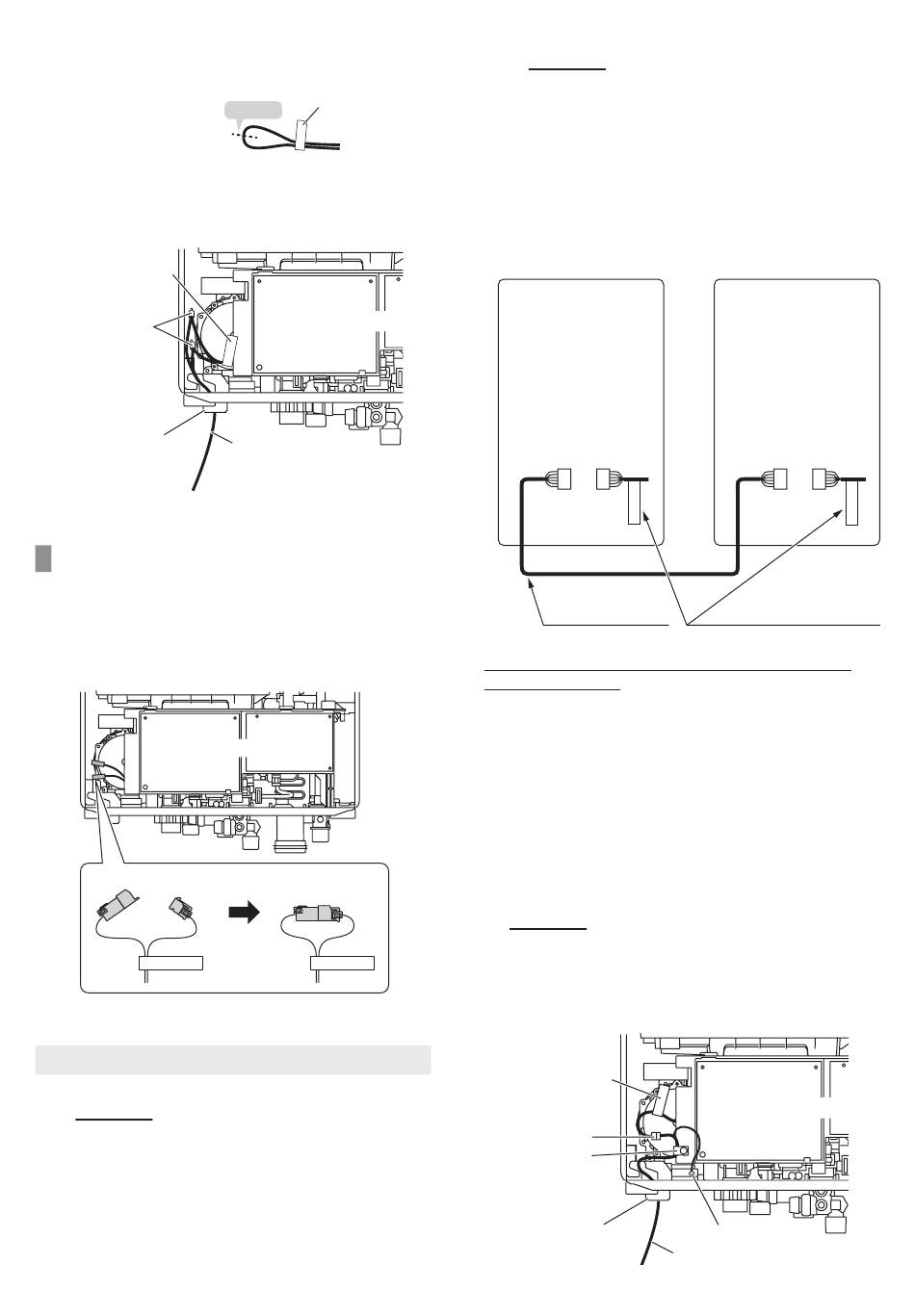

4. Coupez le fil du capteur thermique (blanc en
boucle) dans le chauffe-eau.
5. Connectez-vous au contact de rupture (contact
normalement fermé) du thermostat.
6. Refixez le capot avant (4 vis).
Thermo-capteur
Étiquette de fil
Terminal
de sertissage
Ouverture
pour câbles

10.3.3 Valve de croisement

• Branchez le connecteur marqué "Crossover" lors
de l'installation de la vanne de crossover.
• (Pour Connexion rapide Multi-système)
Connectez le thermostat des deux chauffe-eau.
Circuit imprimé
Crossover

10.4 Cordo n de raccordement rapide

REMARQUE Cette fonctionnalité n'est pas
disponible lors de l'utilisation de la
fonctionnalité raccordement rapide
multisystème.
• La télécommande peut être connectée au
chauffe-eau A ou B uniquement.
Thermo-capteur
Couper
Étiquette de fil
Circuit imprimé
Au thermostat
Raccorder
Crossover
REMARQUE Ne connectez pas la télécommande
aux deux chauffe-eau.
Si la télécommande est connectée
aux deux chauffe-eau, débranchez
la télécommande inutile avant
d'installer le cordon de connexion
rapide.
• La couleur du fil sur le cordon de connexion
rapide ne sera pas la même que celle de la fiche
de connexion à l'intérieur du chauffe-eau.
1.Rouge
1.Rouge
2.Noir
2.Noir
3.Blanc
3.Blanc
4.Vert
4.Vert
5.Bleu
5.Bleu
6.Bleu
6.Bleu
A
Cordon de
raccordement rapide
Connexion du cordon de connexion rapide aux
deux chauffe-eau
1. Vérifiez que le courant électrique est débranché
du chauffe-eau.
2. Retirez le capot avant (4 vis).
3. Faites passer le cordon de raccordement rapide
à travers l'ouverture pour câbles et dans l'unité.
4. Insérez le connecteur du cordon de
raccordement rapide dans la prise à l'intérieur
de chauffe-eau.
5. Connectez le fil de terre (fil de couleur gris) à la
vis située à la base du chauffe-eau.
REMARQUE Si le fil de terre n'est pas branché, le bruit
électrique peut causer des problèmes.
6. Fixez en place le cordon de raccordement rapide
avec une attache.
7. Refixez le capot avant (4 vis).
Étiquette
«Quick
Connect
Cord-2»
Connecteur
Clamp
Ouverture
pour câbles
1.Blanc
1.Rouge
2.Vert
2.Noir
3.Red
3.Blanc
4.Noir
4.Vert
5.Bleu
5.Bleu
6.Bleu
6.Bleu
B
Etiquette du
"Quick Connect Cord-2"
Circuit imprimé
Fil de terre
Cordon de raccordement rapide
Connecter l'électricité
