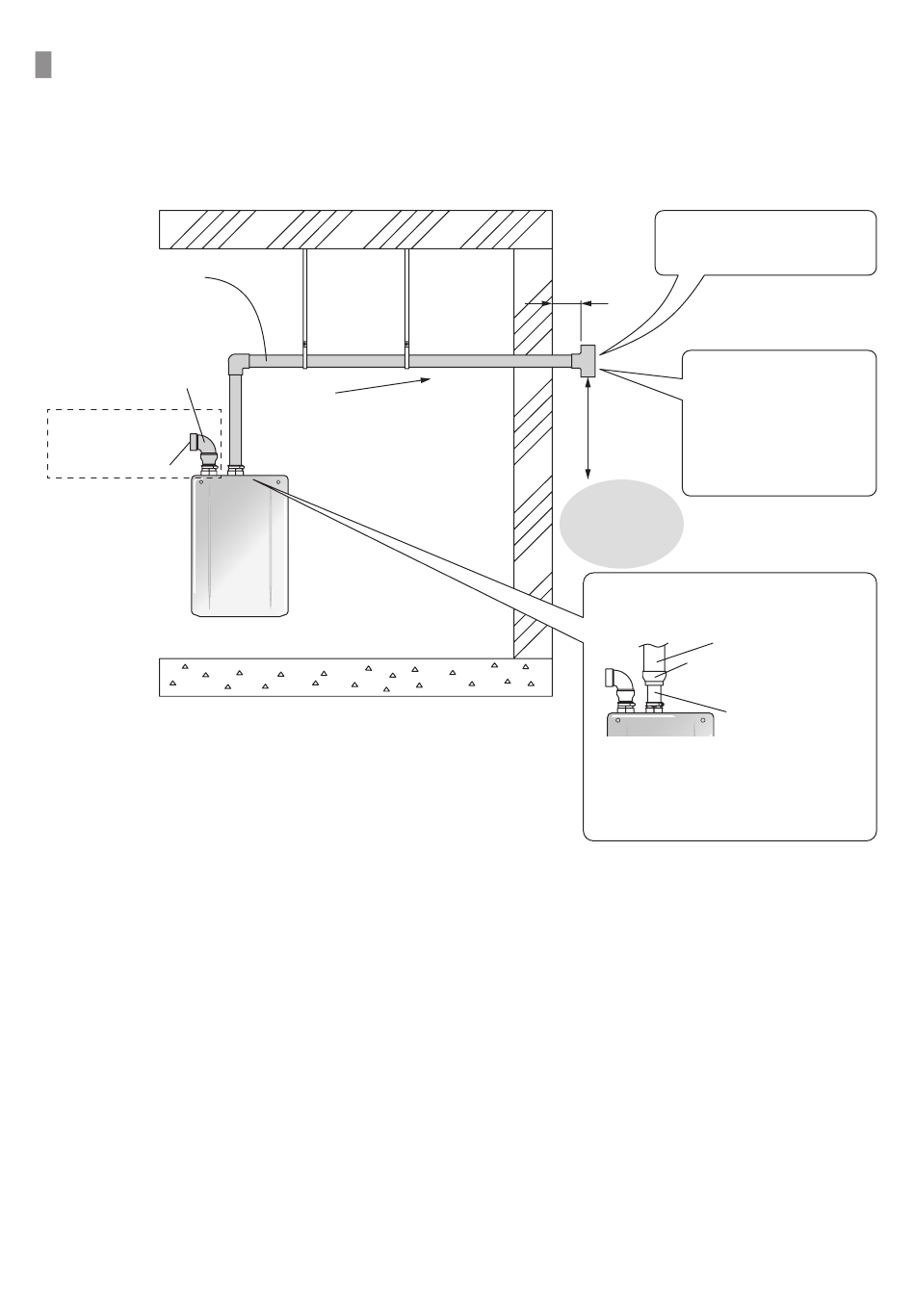

6.5.4 Terminaison d'évacuation horizontale
• Utilisez un drain de condensation au besoin.
• Dans l'état du Commonwealth of Massachusetts, un détecteur de monoxyde de carbone est nécessaire pour
tout équipement fonctionnant au gaz et aéré horizontalement sur mur latéral. Reportez-vous à la page 4 pour
plus d'informations.
Admission
50 mm (2 po)
ou
75 mm (3 po)
Admission
Accessoires kit de
conversion.
Écran d'entrée
Courroie de
suspension
Inclinez l'évent horizontal
de 1/4 po vers le haut
toutes les 305 mm (12 po)
vers la terminaison.
Un té ou une terminaison de
capotage peut être utilisé
pour la terminaison d'évent.
≥ 75 mm (3 po)
Minimum
• Insérer un Écran d'oiseau
de terminaison. Écran
d'oiseau n'est pas fourni
≥ 305 mm
avec le chauffe-eau, à
(12 po)
commander séparément.
Minimum
• Il n'est pas nécessaire
d'utiliser Grillage aviaires
avec la terminaison de capot.
• Au-dessus
du grade
• Niveau de neige
maximum
50 mm (2 po) × 75 mm (3 po) Un couplage
avec augmentation est requis si vous
utilisez un tuyau de 75 mm (3 po).
Tuyau de 75 mm (3 po)
Coupleur d'augmentation
50 mm (2 po) × 75 mm (3 po)
Tuyau de
50 mm (2 po)*
*La longueur du tuyau entre les
raccords de l'augmentation et le
conduit d'échappement et
d'aspiration du chauffe-eau devrait
être jusqu'à 152 mm (6 po).
Ventilation du chauffe-eau
33
