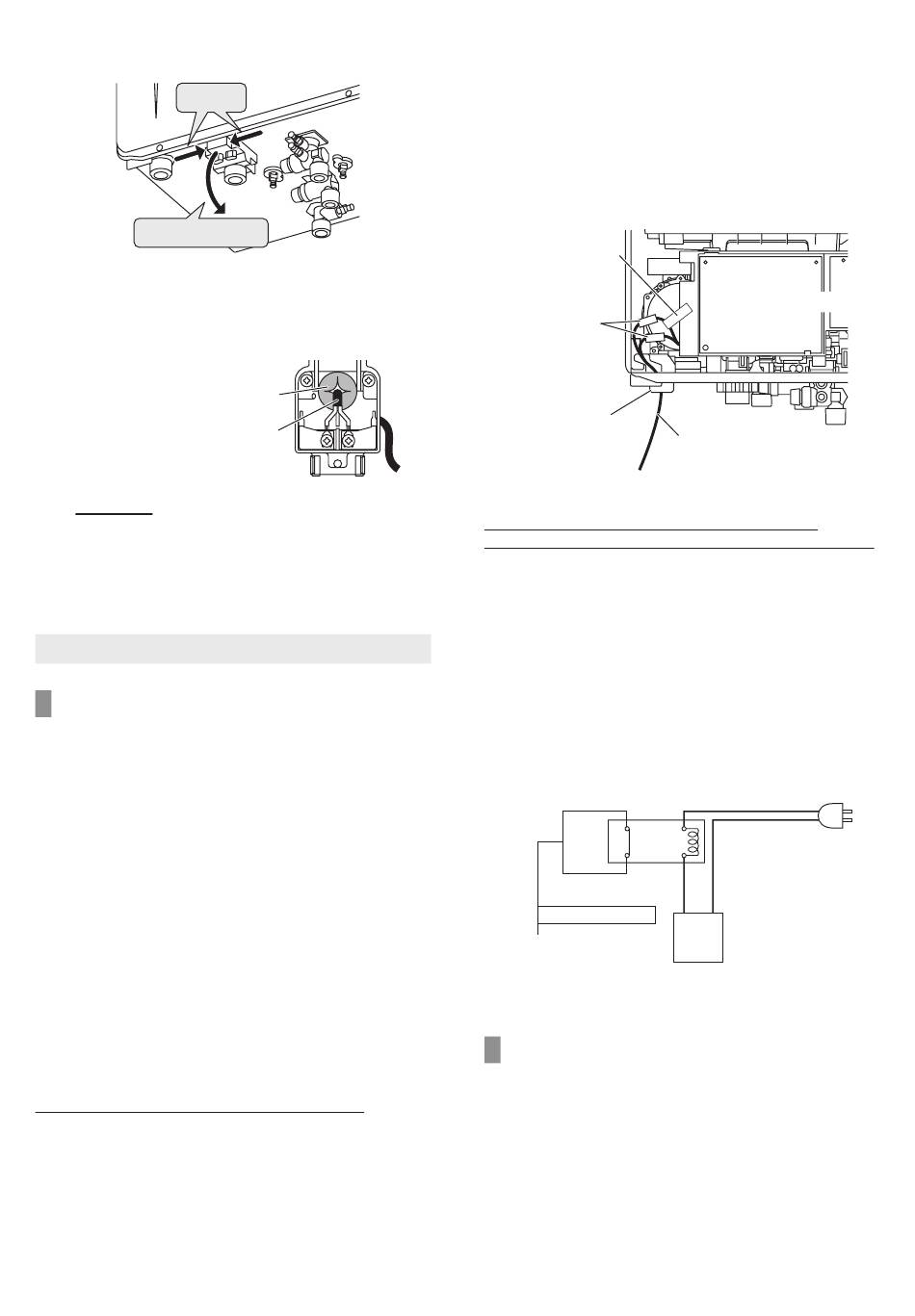

3. Ouvrez le bornier externe distant.
2) Tirez vers le bas
4. Passez le cordon de la télécommande à travers
le câblage.
Connectez les bornes en forme de Y situées à
l'extrémité du cordon de la télécommande au
bornier.
cordon de
télécommande
dispose
REMARQUE Attachez le cordon redondant à l'extérieur
du chauffe-eau. Ne mettez pas la longueur
supplémentaire dans le chauffe-eau.
5. Rattachez le couvercle du bornier.
10.3 Recirculation
10.3.1 Commutateur à la demande
• Installez le commutateur à la demande si
nécessaire ou si vous vous conformez au titre 24,
partie 6 du California Code of Regulations.
• Ce chauffe-eau est compatible avec les
commutateurs à la demande, les commutateurs
sans fil et les capteurs de mouvement.
• Préparez un relais lorsque vous installez un
commutateur sans fil à la demande ou un capteur
de mouvement. N'appliquez aucune tension
à la borne SW sur demande. Cette borne est
uniquement destinée au contact sans tension.
contact Estimation: plus de 2.7 mA à 15 VCD.
• (Pour Connexion rapide Multi-système)
Connectez le commutateur à la demande au
chauffe-eau connecté à la télécommande.
Connexion du commutateur à la demande
1. Laissez suffisamment de mou pour que les
fils du commutateur à la demande restent
connectés si le chauffe-eau est retiré du mur.
2. Vérifiez que le courant électrique est débranché
du chauffe-eau.
3. Retirez le capot avant (4 vis).
50
Connecter l'électricité
1) Pincer
l'ouverture
pour câbles
4. Connectez les fils du commutateur à la demande à
la borne SW sur demande du chauffe-eau. 2.7 mA
à 15 VCD seront appliqués au commutateur à la
demande.
5. Lors de l'installation d'un commutateur de
mouvement ou d'un détecteur de mouvement
sans fil, utilisez un relais et connectez-vous pour
établir un contact (Contact normalement ouvert).
6. Refixez le capot avant (4 vis).
Étiquette de fil SW
sur demande
Terminal
de sertissage
Ouverture
pour câbles
Utilisez un relais lorsque vous connectez un
commutateur sans fil ou un capteur de mouvement
1. Reportez-vous aux étapes 1 - 3 de «Connexion
du commutateur à la demande».
2. Choisissez un emplacement approprié pour le
relais où il sera protégé de l'humidité.
3. Connectez les fils du commutateur à la demande
du réchauffeur à la sortie de signal du relais.
4. Coupez l'un des fils d'alimentation électrique et
connectez-le à l'entrée de signal du relais.
5. Sécurisez toutes les connexions et refixez le
capot avant.
Relais
(e.g. Omron G7L2ABUBJCBAC120)
4
2
On-demand SW
Connexion aux câbles de
commutateur à la demande
dans le chauffe-eau
10.3.2 Thermo-capteur (thermostat)
• Installez le thermostat et ajustez le réglage
conformément au titre 24.
• (Pour Connexion rapide Multi-système)
Connectez le thermostat des deux chauffe-eau.
1. Laissez suffisamment de mou pour que les fils
du thermostat restent connectés si le chauffe-
eau est retiré du mur.
2. Vérifiez que le courant électrique est débranché
du chauffe-eau.
3. Retirez le capot avant (4 vis).
Circuit imprimé
Au commutateur à la demande
(Utilisez un relais pour un
commutateur sans fil à la demande
ou un détecteur de mouvement)
1
120 VCA
0
Récepteur d'un
commutateur sans fil
à la demande ou d'une
sortie de capteur de
mouvement
