18 fr | Modules en option et autres périphériques
5.3

Module d'extension de sortie DX3010

5.3.1

Installation

La centrale d'alarme prend en charge jusqu'à deux modules d'extension de sortie DX3010. Le
module est connecté à Bosch Option Bus 1 ou 2. Chaque module prend en charge huit sorties
relais entièrement programmables. Comme les sorties intégrées, le module DX3010 peut être
programmé comme la sortie suivant la zone (l'événement d'alarme, l'événement d'état
armement / désarmement et l'événement d'alarme de zone, par exemple).
Pour obtenir plus d'informations sur l'installation, consultez le Guide d'installation du DX3010.
Reportez-vous également à , Page 29 pour plus d'informations.
5.3.2 Câblage
Si le module se trouve dans le coffret de la centrale d'alarme, l'alimentation de la centrale ou
l'alimentation externe peut être utilisée. Pour une installation séparée, l'alimentation externe
doit être utilisée.
Alimentation
Centrale d'alarme
Alimentation externe
Tableau 5.6: Longueurs des câbles pour DX3010
Pour obtenir plus de détails, reportez-vous à la Figure ci-dessous.
DX3010

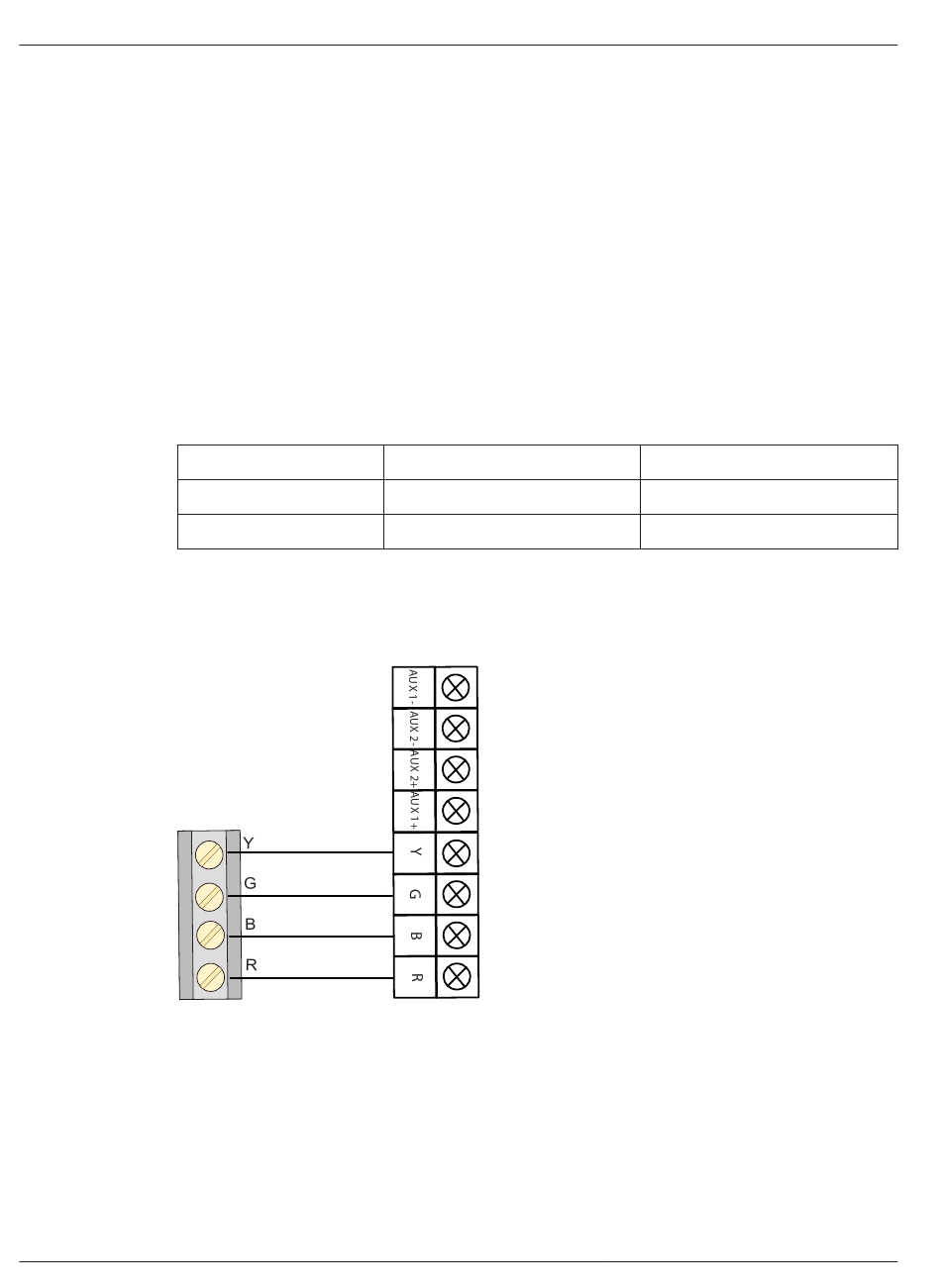

Figure 5.7: Connexion de DX3010 à la centrale
Lors de la connexion à une alimentation externe, reportez-vous à la figure suivante.
2013.07 | 03 | F.01U.267.112
Câble de 0,8mm de diamètre
12,2 m
305 m
Centrale d'alarme
Jaune
Vert
Noir (-)
Rouge (+)
Installation Manual
AMAX panel 4000 / AMAX panel 4000
Câble de 1,2 mm de diamètre
24,4 m
610 m
