F lo w C o n S e n s o r / S e n s o r H E
5.
Sondes numériques
6.
Montage du régulateur
AVERTISSEMENT ! Choque électrique !
Lorsque le boîtier est ouvert,
des composants sous tension
sont accessibles.
Ä Débrancher l'appareil du
7.

Accessoires de la station

10
|

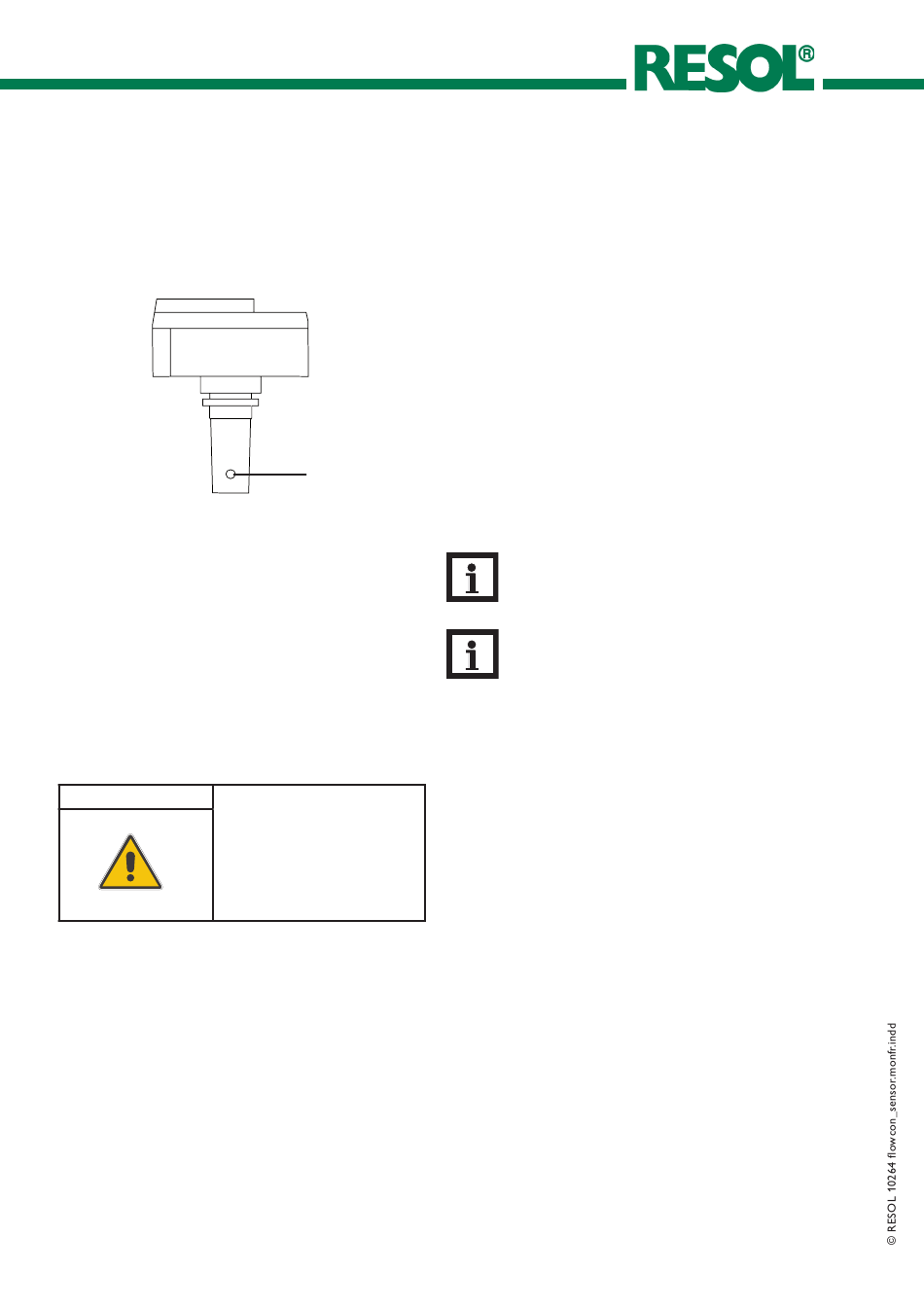

orifice dans la
pointe de mesure
réseau électrique avant
de l'ouvrir!
La station solaire est dotée de sondes numériques, situées
dans le départ et le retour de la station. La sonde numéri-
que dans le retour mesure la température et la pression.
La sonde numérique dans le départ mesure la température
et le débit.
En cas de maintenance ou d'échange des sondes:
Ä Fermer les vannes à sphère, déverser le fluide caloporteur
Ä Retirer la pince de la sonde numérique
Ä Retirer la sonde défectueuse
Ä Insérer la nouvelle sonde et fixer-la avec la pince.
Ä Rincer et remplir l'installation
La sonde numérique de pression et de température (re-
tour) est dotée d'un orifice sur un côté de la pointe de
mesure.
La sonde numérique de débit et de température (départ)
est dotée d'un orifice sur les deux côtés de la pointe de
mesure.
Note:
Contrôler le bon positionnement des connec-
teurs de sonde avant la mise en marche!
Note:
La pression du système est mesurée au côté as-
piration de la pompe. En conséquence, lorsque
la pompe est active, les valeurs de mesure me-
surées aux sondes numériques peuvent différer
de celles mesurées au manomètre.
Le régulateur est intégré dans la station et est prêt à bran-
cher. En cas de maintenance ou de service, il faut extraire
le régulateur de la station. Pour çela, suivre les étapes sui-
vantes:
Ä Arrêter l'installation, débrancher la prise d'alimentation.
Ä Retirer la partie avant du boîtier thermo-isolant de la
station
Ä Dévisser la vis cruciforme du couvercle et retirer celui-
ci en le tirant vers le haut.
Ä Dévisser la vis cruciforme inférieure, pousser le régula-
teur vers le haut et retirer-le du boîtier thermo-isolant.
Ä Pour l'assemblage, effectuer les mêmes opérations dans
l'ordre inverse.
Pour plus d'informations sur le raccordement élec-
trique du régulateur, voir chapitre 17.
Le manuel du régulateur se trouve aux pages 11 à 34.
Pour l'installation, des raccords (non inclus dans le matériel
d'installation) sont nécessaires: Manchons autoétanches,
raccords de réduction à souder ou raccords à bague auto-
serrante. Pour plus d'informations, voir catalogue des prix.
