Input / Output Controller
1.2.2 Relais
exemple
1.2.3 Communication de données / bus
bornes d'alimentation
du VBus
1.2.4 Sondes

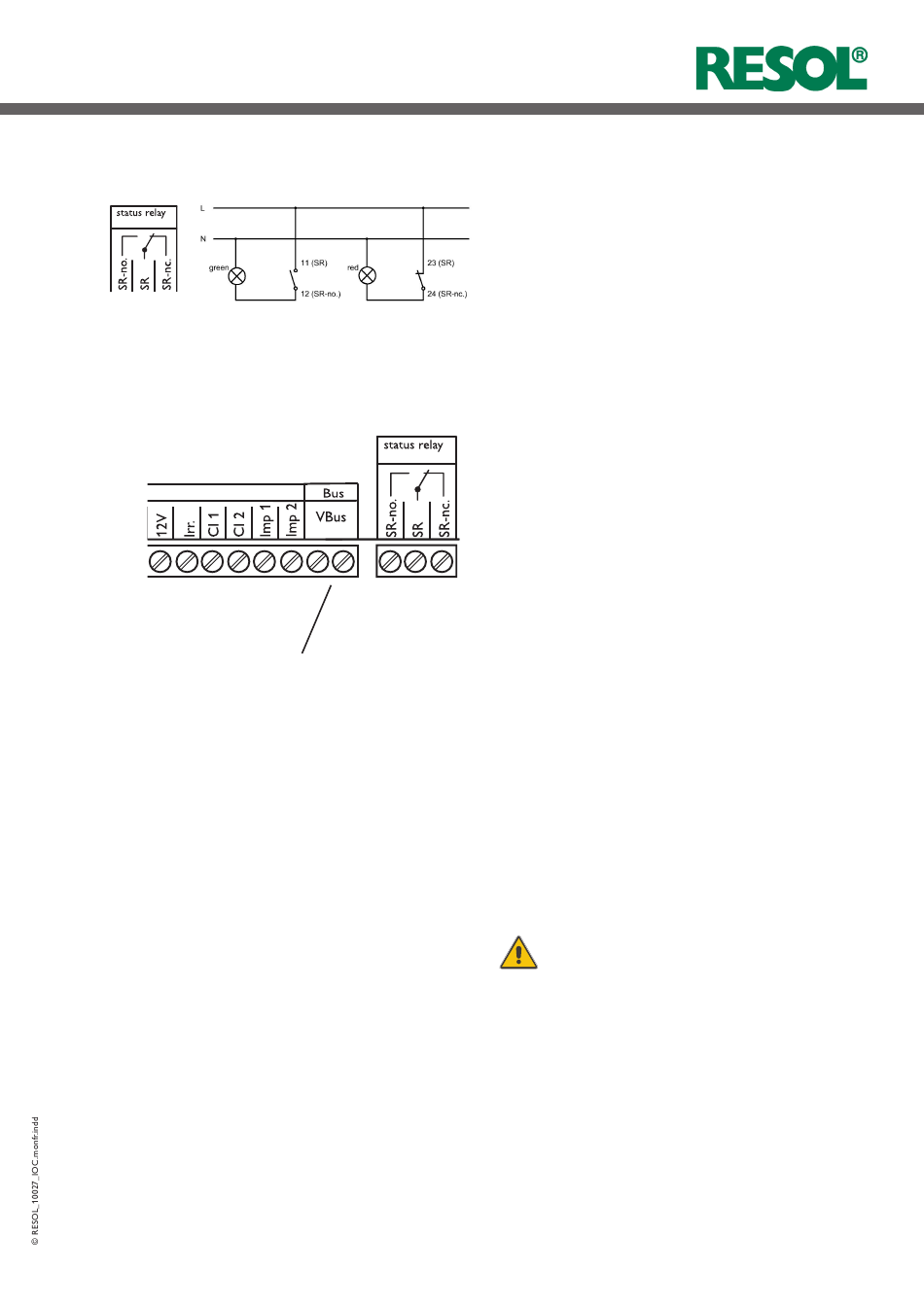

L'IOC est équipé d'un relais d'état exempt de potentiel
permettant de communiquer les messages d'erreur au dis-
positif de signalisation. L'IOC signale toute panne survenue
dans le circuit solaire et toute défaillance des fonctions
supplémentaires.
La durée pendant laquelle le relais commute les contacts
est réglable.
SR-no =
contact de travail (normally open)
SR-nc =
contact de repos (normally closed)
L'IOC est doté du VBus
®
RESOL lui permettant de trans-
mettre des données à des modules
Branchez le VBus
sur les deux bornes correspondantes
®
(„VBus"). Ce bus de données permet de connecter un ou
plusieurs modules VBus
®
, comme par exemple :
• des dataloggers RESOL
• des adaptateurs RS-COM RESOL
• des adaptateurs VBus
®
L'IOC est doté en tout de 12 entrées pour sondes. La mise
à la terre de toutes les sondes s'effectue à travers la plaque
à bornes de masse pour les sondes (GND).
• Reliez les sondes de température aux bornes S1 ... S7 et
GND sans tenir compte de leur polarité.
• Reliez le fil positif (rouge) de la sonde mesurant l'intensité
du rayonnement solaire à la borne 12V et le fil „intensité
rayonnement" (orange) à la borne Irr. Branchez le fil né-
gatif (noir) sur la borne GND (plaque à bornes de masse
pour les sondes).
Attention: respectez la polarité des fils
conducteurs!
• Branchez le débitmètre V40 sur la borne Imp1 sans
tenir compte de la polarité de celui-ci. En cas d'emploi
d'un deuxième débitmètre, reliez celui-ci à la borne Imp2.
L'emploi d'un deuxième débitmètre peut servir, par
exemple, à mesurer la quantité d'eau consommée par
l'utilisateur du système de chauffage solaire.
périphériques.
/ USB RESOL
Netz / Mains
L
N
22 0... 24 0 V ~
PE
