F lo w C o n S e n s o r / S e n s o r H E
17.
Raccordement électrique

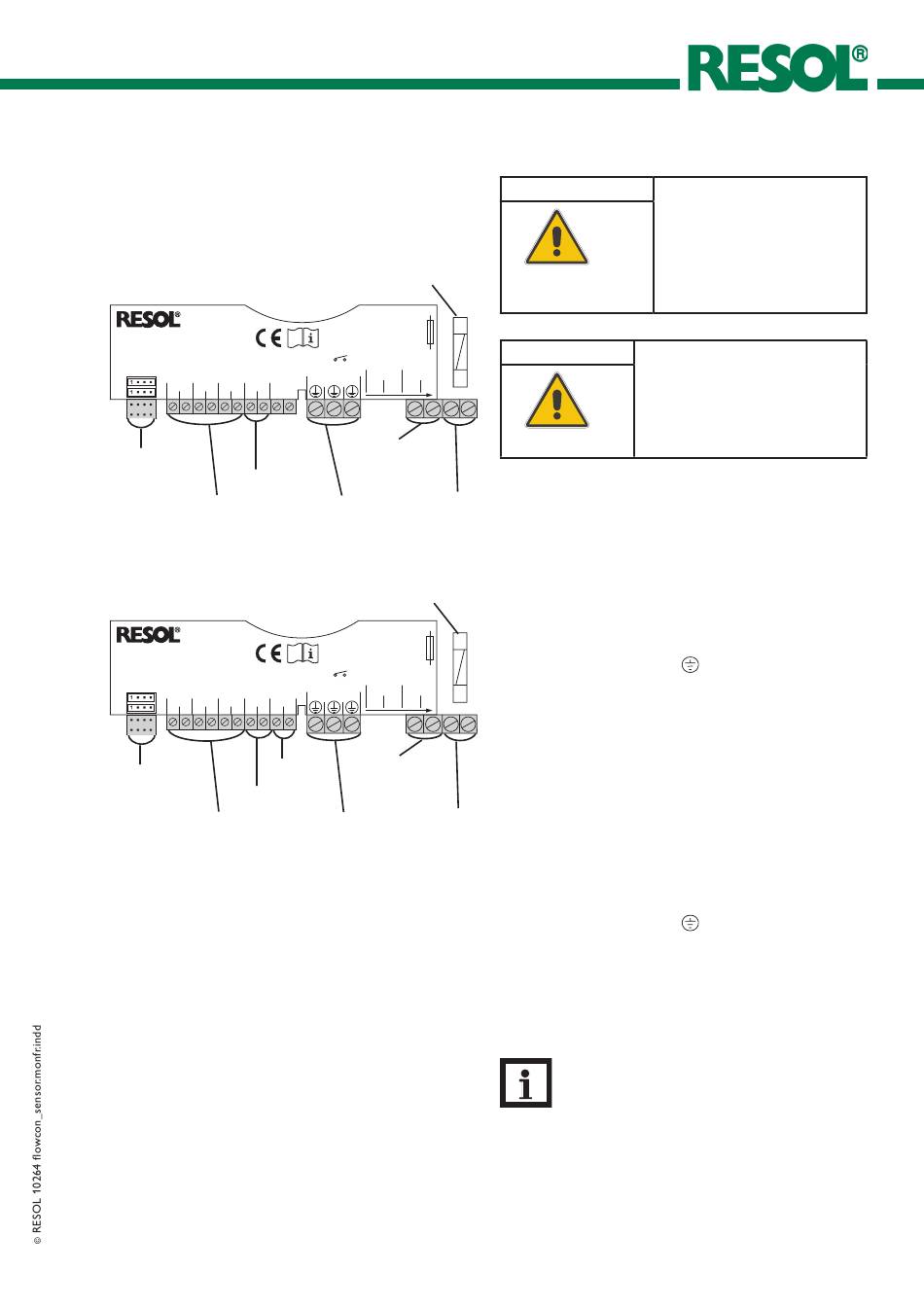

Emplacement des bornes D e lt a S o l
®
DeltaSol
Sensor
Digital
Temp. Sensor Pt1000
Sensor
S1
S2
S3 VBus
bornes pour
sondes numériques
bornes VBus
bornes pour sondes
Pt1000 optionnelles
Emplacement des bornes D e lt a S o l
DeltaSol
®
Sensor HE
Digital
Temp. Sensor Pt1000
Sensor
S1
S2
S3 VBus PWM
sortie PWM
bornes pour
sondes numériques
bornes VBus
bornes pour sondes
Pt1000 optionnelles
Sensor
®
fusible
T4A
1 (1) A (100 ... 240) V~
14
15
16
17
11
12
13
N
R1 N
L
bornes pour
appareils élec-
®
triques (R1)
borne pour conduc-
bornes pour
réseau
teur de protection
Sensor HE
®
fusible
T4A
1 (1) A (100 ... 240) V~
14
15
16
17
11
12
13
N
R1 N
L
bornes pour
appareils élec-
triques (R1)
®
bornes pour
borne pour conduc-
teur de protection
réseau
AVERTISSEMENT ! Choc électrique !
Lorsque le boîtier est ouvert, des
composants sous tension sont
accessibles.
Ä Débrancher l'appareil du
ATTENTION !
Décharge électrostatique !
Des décharges électrostatiques
peuvent endommager les compo-
sants électroniques!
Ä Se décharger avant de tou-
cher l'appareil !
L'alimentation électrique du régulateur doit passer par un
interrupteur de réseau externe (dernière étape de mon-
tage!) et la tension d'alimentation doit être comprise entre
100 ... 240 V~ (50 ... 60 Hz).
Le régulateur est équipé d'un relais sur lequel la pompe
peut être branchée:
• Relais 1
14 = conducteur neutre N
15 = conducteur R1
conducteur de protection
• Les sondes numériques sont branchées sur l'entrée
Digital Sensor. L'attribution des sondes aux bornes est
arbitraire
Le RESOL VBus
est branché sur les bornes marquées
®
du mot "VBus".
Les bornes marquées du mot "PWM" sont des sorties de
contrôle pour une pompe à haute efficacité (uniquement
Sensor HE). Pour plus d'informations sur
D e lt a S o l
®
l'affectation des bornes, voir p 12.
• Le raccordement au réseau est effectué sur les bornes
suivantes:
16 = conducteur neutre N
17 = conducteur L
conducteur de protection
Les sondes de température Pt1000 optionnelles peuvent
être branchées sur S1 ... S3 sans tenir compte de la pola-
rité. Les valeurs mesurées par ces sondes ne servent que
d'information. Elles ne sont pas utilisées pour le réglage.
Note:
Le raccordement au réseau doit s'effec-
tuer avec la terre commune du bâtiment
sur laquelle les tuyaux du circuit solaire
sont branchés !
réseau électrique avant
de l'ouvrir!
39
|
