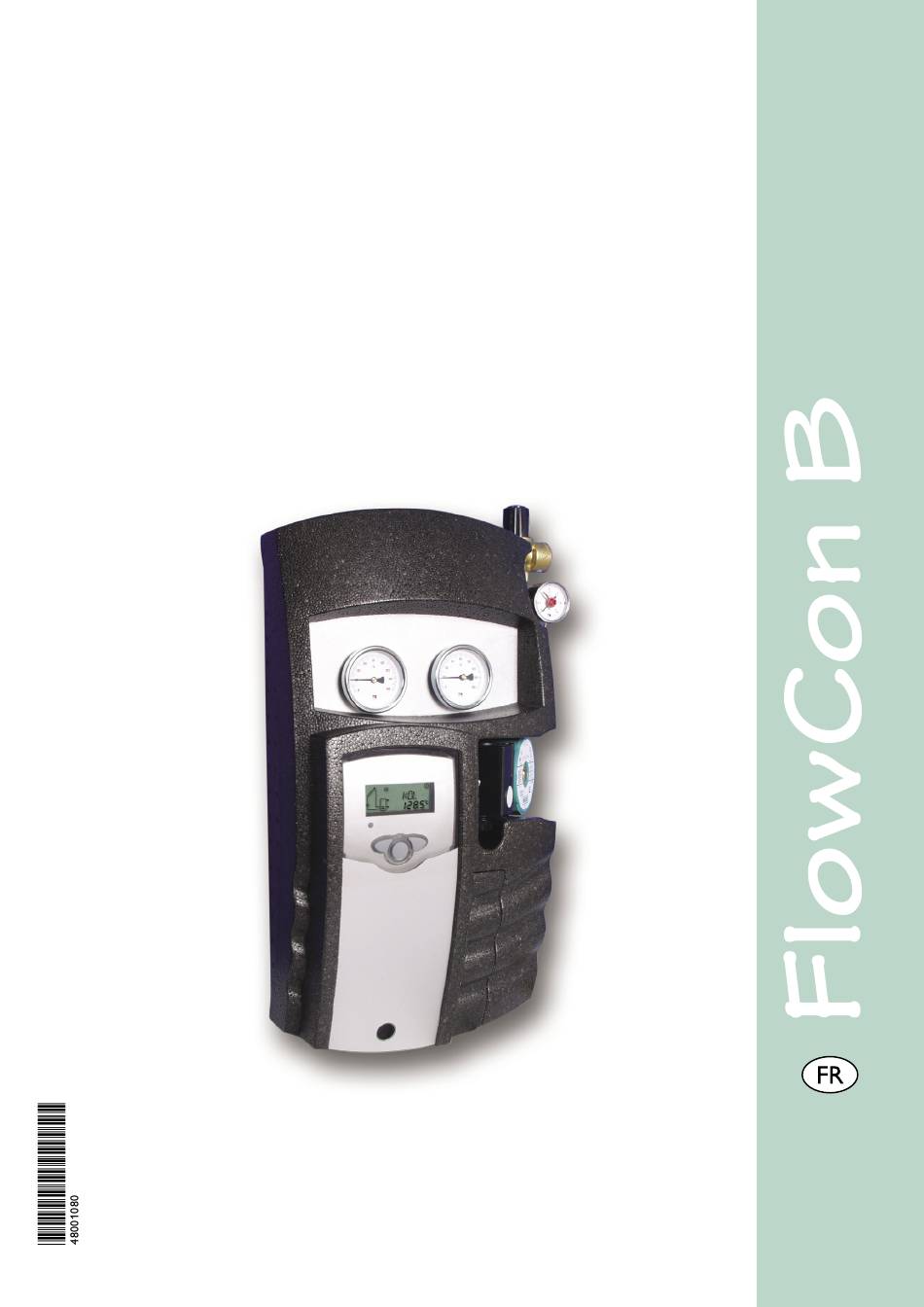

- Page 1 RESOL FlowCon B Montage Installation Utilisation Mise en service Manuel Nous vous remercions d’avoir acheté un appareil RESOL. www.resol.de Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale.
-
Page 2: Table Des Matières
Nous,l‘entreprise RESOL Elektronische Regelungen GmbH, suivantes afin d‘éviter tout dommage aux personnes et aux D-45527 Hattingen, déclarons sous notre entière respon- biens. sabilité que le produit FlowCon B est conforme aux règles techniques suivantes: Prescriptions EN 55 014-1 En cas de travaux, veuillez prendre en considération EN 60 730-1 - les règles sur la prévention des accidents,... -
Page 3: Débitmètre Intégré (Flowmeter)
FlowCon B Conçu pour l‘intégration des régulateurs • B / BS DeltaSol ® Thermomètre à aiguille pour départ et retour • Design exceptionnel • Ligne retour avec vanne à bille et clapet antire- • tour pouvant se fermer Débitmètre intégré... -
Page 4: Installation
FlowCon B 1. Installation Support mural de la station solaire Vanne de sécurité 6 bar Partie arrière du boîtier thermo-isolant Optionnel: set vase d‘expansion Régulateur Optionnel: Airstopp (prise d‘air) Partie avant du boîtier thermo-isolant Optionnel: raccords à bague pour Débitmètre tube en cuivre Robinet de rinçage... -
Page 5: Raccords À Bague (Optionnels)
FlowCon B vis S6 x 60 Tous les raccords n‘ont pas été serrés à bloc en usine. Il est donc nécessaire, en principe, de les resserrer. Contrôler également leur étanchéité lors de la mise en service de l‘installation (épreuve de pression). -
Page 6: Branchement Électrique
FlowCon B 1.4 Branchement électrique Réaliser le montage de l’appareil dans une pièce intérieure de l‘installation, veiller à maintenir le câble de branchement sèche. Afin d’assurer le bon fonctionnement de l’appareil, au réseau électrique séparé des câbles des sondes. veiller à ne pas exposer ce dernier à des champs électroma- Pour avoir accès aux bornes de connexion du régulateur,... -
Page 7: Mise En Service
FlowCon B 2. Mise en service 2.1Remplissage, rinçage et mise en service de l‘installation légèrement la vis de réglage du débitmètre (fente · Raccorder le tuyau à pression au robinet de remplissage verticale). situé sur le dispositif de sécurité, sous le manomètre (11), et ouvrir ledit robinet. -
Page 8: Clapets Antiretour
FlowCon B 2.3 Clapets antiretour Les clapets antiretour de la station solaire sont intégrés dans les vannes à bille situées au-dessus de la pompe de circulation et sur le départ; ils ont chacun une pression d‘ouverture de 200 mm CE. -
Page 9: Air-Stopp
Protection contre les surtensions Nous vous conseillons d’employer le dispositif de protec- tion contre les surtensions RESOL SP1 pour protéger les sondes de température sensibles (situées sur ou dans le panneau) de surtensions extérieures produites, par exemple, par des éclairs dans les environs. - Page 10 FlowCon B Notes | 10...
- Page 11 FlowCon B Notes 11 |...
-
Page 12: Votre Distributeur Commercial
Toute utilisation en dehors ce manuel; ceux-ci n’ont qu’un caractère exemplaire. L’utilisation de ces mêmes droits requiert l’autorisation de la société RESOL des données du manuel se fera à risque personnel. Le rédacteur - Elektronische Regelungen GmbH. Ceci est valable, en particulier, décline toute responsabilité...
