F lo w C o n S e n s o r / S e n s o r H E
3.1
Rinçage et remplissage de
l'installation solaire
(1)
(2)
Unité de vidange et de remplissage
3.1.1
Rinçage de l'installation solaire lors de la
première mise en service
(3)

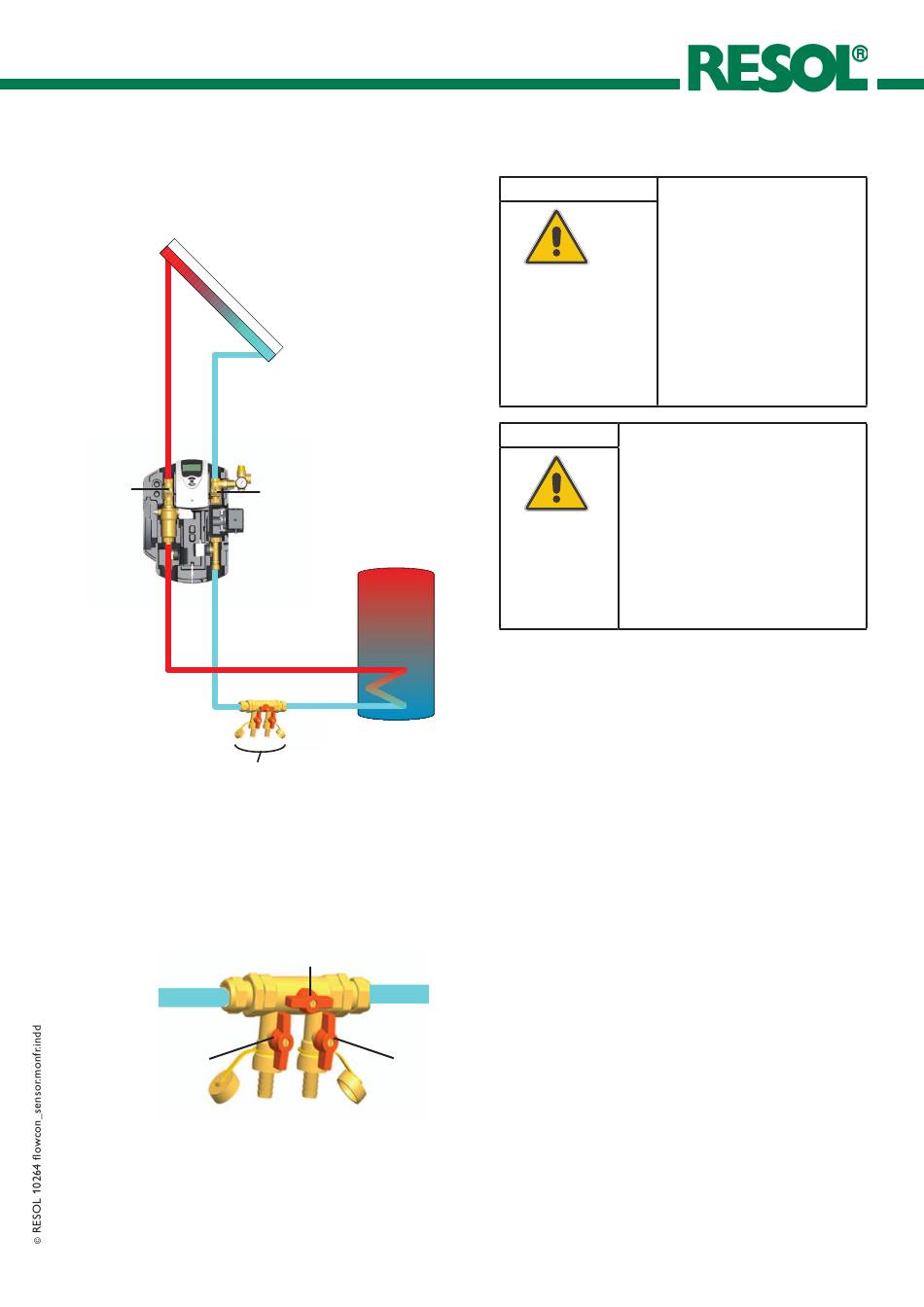

Fig. 1
(4)
(5)
Fig. 2
AVERTISSEMENT ! Risque de brûlure!
Dommages matériels !
Nous vous recommandons de
ne pas rincer ni remplir l'instal-
lation en cas de fort ensoleille-
ment afin d'éviter une ébullition
du fluide caloporteur dans les
capteurs.
Ä N e p a s r i n c e r e t / o u
Attention !
Risque de gel !
Une fois rincées, les installations solai-
res ne peuvent plus être entièrement
vidées. Risque de dommages dus au
gel en cas de rinçage à l'eau ! Rincer et
remplisser l'installation solaire unique-
ment avec le fluide caloporteur.
Ä Utiliser comme fluide caloporteur
un mélange de glycol de propylène
et d'eau (max. 50 % de glycol de
propylène) !
Conseils pour la première mise en service:
L'unité de vidange et de remplissage , disponible en option,
devrait être installée horizontalement au point le plus bas
du retour du circuit solaire (voir figure 1).
Un filtre devrait être installé entre l'unité de vidange et de
remplissage et la pompe solaire.
Ce processus de rinçage est décrit dans le chapitre "3.1.1
Rinçage de l'installation thermique lors de la première mise
en service". Procédez ensuite comme décrit dans le chapitre
"3.1.2 Purge et remplissage de l'installation solaire".
Ä Déconnecter le vase d'expansion de l'installation solaire.
Ä Raccorder le tuyau de pression d'une station de rinçage
et de remplissage à la vanne de remplissage (3)
Ä Raccorder le tuyau de rinçage d'une station de rinçage
et de remplissage à la vanne de vidange (5), au point le
plus bas de l'installation solaire
Ä Fermer la vanne à sphère (4)
Ä Ouvrir la vanne de remplissage (3) et la vanne de vidange (5)
Ä Tourner les vannes à sphère dans le départ (1) et le
retour (2) avec une clé à fourche (ouverture de clé
14) jusqu'à la position 45°. Les clapets anti-retour sont
ainsi ouverts dans les robinets à tournant sphérique
(figure 4)
Ä Rincer l'installation solaire à l'aide de la station de rin-
çage et de remplissage jusqu'à ce que le fluide calopor-
teur ne contienne plus de particules de saleté
Pendant ce processus, la pompe solaire peut marcher à
"Max." en mode manuel (tenir compte de la note au chap. 3 !).
Ä Désactiver la pompe de remplissage
remplir l'installation en
cas de fort ensoleille-
ment !
7
|
