F lo w C o n S e n s o r / S e n s o r H E
3.1.2

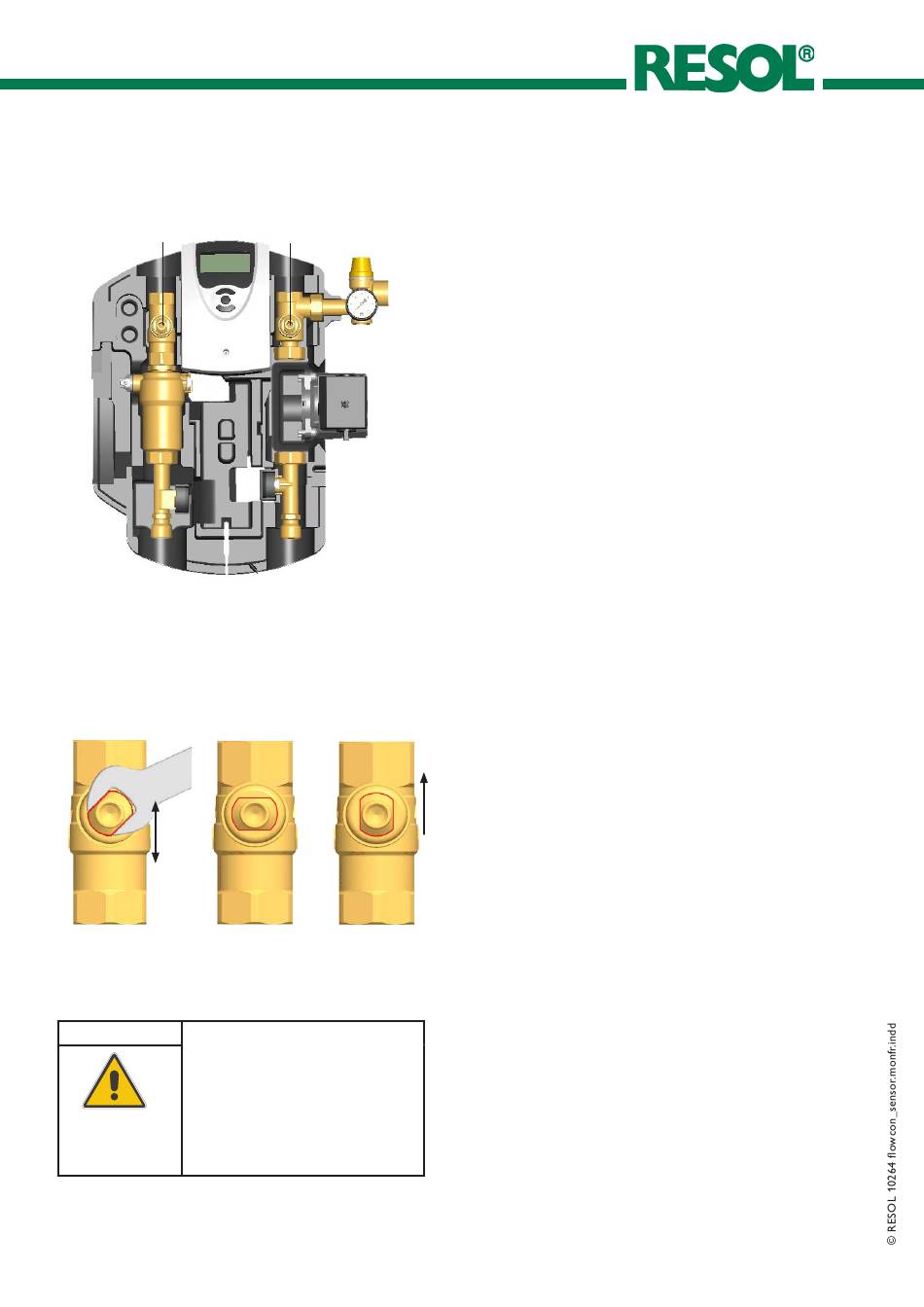

Purge et remplissage de l'installation solaire
1
Robinet à tournant
sphérique: 45°
Robinet à tournant
clapet anti-ther-
sphérique: 90°
mosiphon hors
robinet à tournant
service,débit dans les
sphérique fermé, pas de
deux directions
ATTENTION !
Dommages par coups de pression !
La mise en marche de la pompe
malgré la stagnation dans le capteur
peut mener aux dommages dans
l'installation !
Ä Ne sélectionner "Affecter press.
stat.!" que lorsqu'il n'y a pas de
stagnation !
8
|
2
Fig. 3
Robinet à tournant
sphérique: 0°
clapet anti-thermo-
siphon, débit unique-
ment en direction
traversée
du flux
Fig. 4
Lorsque les étapes décrites au chapitre 3.1.1 n'ont pas
été suivies, suivre d'abord les étapes du chapitre 3.1.1.
Autrement, suivre les étapes suivantes:
Ä Rincer l'installation solaire à l'aide de la station de rin-
çage et de remplissage pendant au moins 15 minutes
afin que l'air puisse s'évacuer de l'installation.
Pendant ce processus, la pompe solaire peut marcher à
"Max." en mode manuel (tenir compte de la note au chap. 3 !).
Ä Purger l'installation solaire pendant le rinçage à plu-
sieurs reprises à l'aide de l'AirStopp jusqu'à ce que le
fluide caloporteur sorte sans soufflure.
Ä Raccorder le vase d'expansion à l'installation solaire
Ä Fermer la vanne de vidange (5) de l'unité de vidange et
de remplissage lorsque la pompe est en service, puis
augmenter la pression de l'installation à env. 5 bars
La pression de l'installation est indiquée sur le mano mètre.
Ä Fermer la vanne de remplissage (3) et désactiver la
pompe de la station de rinçage et de remplissage ainsi
que la pompe solaire
Ä Contrôler sur le manomètre si la pression de l'instal-
lation a diminué (env. 15 minutes) et, le cas échéant,
résoudre les problèmes d'étanchéité
Ä Régler la pression de service (env. 0,5 bars de plus
que la pression d'admission du vase d'expansion) de
l'installation solaire en ouvrant la vanne de vidange (5)
Ä Fermer la vanne de vidange (5) et ouvrir la vanne à
sphère (4)
Ä Retirer les tuyaux de la station de rinçage et de remplis-
sage et visser les fermetures des vannes de remplissage
et de vidange
Ä Mettre les clapets anti-thermosiphon dans le départ et
le retour en service en tournant les vannes à sphere à
l'aide d'une clé à molette (ouverture à clé 14) en posi-
tion verticale (figure 4)
Lorsque le régulateur est en ordre de marche lors du rin-
çage et/ou remplissage, une pression statique trop basse est
sauvegardée. Lorsque le régulateur affiche une stagnation
directement après le rinçage et/ou remplissage, suivre les
étapes suivantes:
Ä Appuyer sur la touche 3 pendant environ 2 secondes
Ä Sélectionner "Etat"
Ä Défiler à la ligne de menu "Affecter press. stat.!" avec
les touches 1 et 2
Ä Sélectionner "Affecter press. stat.!" avec la touche 3
Le régulateur sauvegarde la pression actuelle comme
pression statique.
Pour plus d'informations sur la stagnation, voir chap. 14.
