- Page 1 FlowSol ® Manuel pour le technicien habilité Installation Commande Mise en service Merci d'avoir acheté ce produit RESOL. Manuel Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. www.resol.fr Veuillez conserver ce mode d’emploi.
- Page 2 Recommandations de sécurité Informations concernant l’appareil Veuillez lire attentivement les recommandations de sécurité suivantes afin d’éviter Utilisation conforme tout dommage aux personnes et aux biens. La station électrothermique est conçue pour le chauffage de l’eau à l’aide d’un Risque de choc électrique : chauffage électrique selon le principe du chauffe eau instantané...
- Page 3 Mise hors service Explication des symboles Débranchez les composantes de l’installation concernées de l’alimentation Les avertissements de sécurité sont précédés d’un symbole de signalisation ! électrique. Les avertissements caractérisent la gravité du danger qui survient si celui-ci n’est Vidangez l’installation complètement. pas évité.
-
Page 4: Table Des Matières

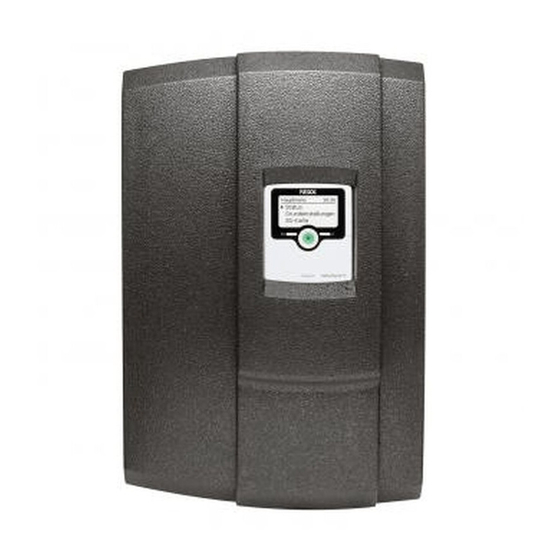

FlowSol ® La RESOL FlowSol ® E a été spécialement conçue pour utiliser l'excédent de courant produit par des installations PV. Le module de mesure détecte des excédents de puissance et le régulateur intégré les transmet à un chauffage électrique régulé, chauffant ainsi le réservoir. -
Page 5: Vue D'ensemble
Vue d'ensemble Caractéristiques techniques Pompe de circulation : • Pompe à haut rendement et régulateur DeltaTherm E intégrés ® Wilo PARA 15/7.0-PWM2 (eau de chauffage) • Chauffage électrique jusqu'à 3 kW intégré, régulé et adapté au réseau (puissance absorbée de la pompe: 3 … 45 W) •... -
Page 6: Vue D'ensemble Du Système
Vue d'ensemble du système Compteur d’énergie Régulateur Module de Module de puissance mesure VBus ® VBus ® Appareils Hydraulique Réservoir électriques Générateur PV Onduleur... -
Page 7: Montage
Montage Raccordement électrique AVERTISSEMENT ! Choc électrique ! Mural Lorsque le boîtier est ouvert, des composants sous ten- sion sont accessibles ! Î Débranchez l'appareil du réseau électrique avant de l'ouvrir ! ATTENTION ! Décharges électrostatiques ! Des décharges électrostatiques peuvent endommager les composants électroniques de l'appareil ! Î... -
Page 8: Connexion Hydraulique Réservoir Tampon (Eau De Chauffage)
Fermez le connecteur avec le capuchon. Connexion hydraulique réservoir tampon (eau de chauffage) Le capuchon sert également de serre-fil. Départ Connectez le connecteur à la fiche vissée sur la plaque de base. Des grands appareils électriques supplémentaires tels qu’une machine à laver ne doivent pas être branchés en parallèle. -
Page 9: Mise En Service
Mise en service Positions de la vanne à bille Dès que le système est rempli et prêt à l’emploi, branchez le module de puis- AVERTISSEMENT ! Risque de brûlures ! Dommages par surpression ! sance sur secteur. Si vous fermez la vanne à bille, une pression très élevée Le régulateur doit être connecté... -
Page 10: Entretien
Entretien Détection de pannes Pour éliminer des dépôts calcaires, il est conseillé de nettoyer annuellement l’élé- Lorsqu’il y a un message d’erreur, ce dernier s’affiche sur l’écran du régulateur. ment de chauffage et l’orifice d'étranglement. Veuillez tenir compte du manuel du régulateur. Panne Cause possible Réparation de l'erreur... -
Page 11: Liste Des Pièces De Rechange
Liste des pièces de rechange Pos. Description Référence pièce de rechange Plaque de base DeltaTherm E Power 11209970 ® (limiteur de température de sécurité inclus) Pièce en croix avec vanne de sécurité ECH 11209948 Sonde de température réservoir (S2) 11211397 Clapet anti-thermosiphon Voir pièce en croix Pompe de circulation ECH... - Page 12 Toute utilisation en dehors de ces exemplaire. L’utilisation de données du manuel se fera à risque personnel. L’éditeur mêmes droits d’auteur requiert l’autorisation de la société RESOL – Elektronische exclue toute responsabilité pour données incorrectes, incomplètes ou erronées Regelungen GmbH.
