F lo w C o n S e n s o r / S e n s o r H E
14.

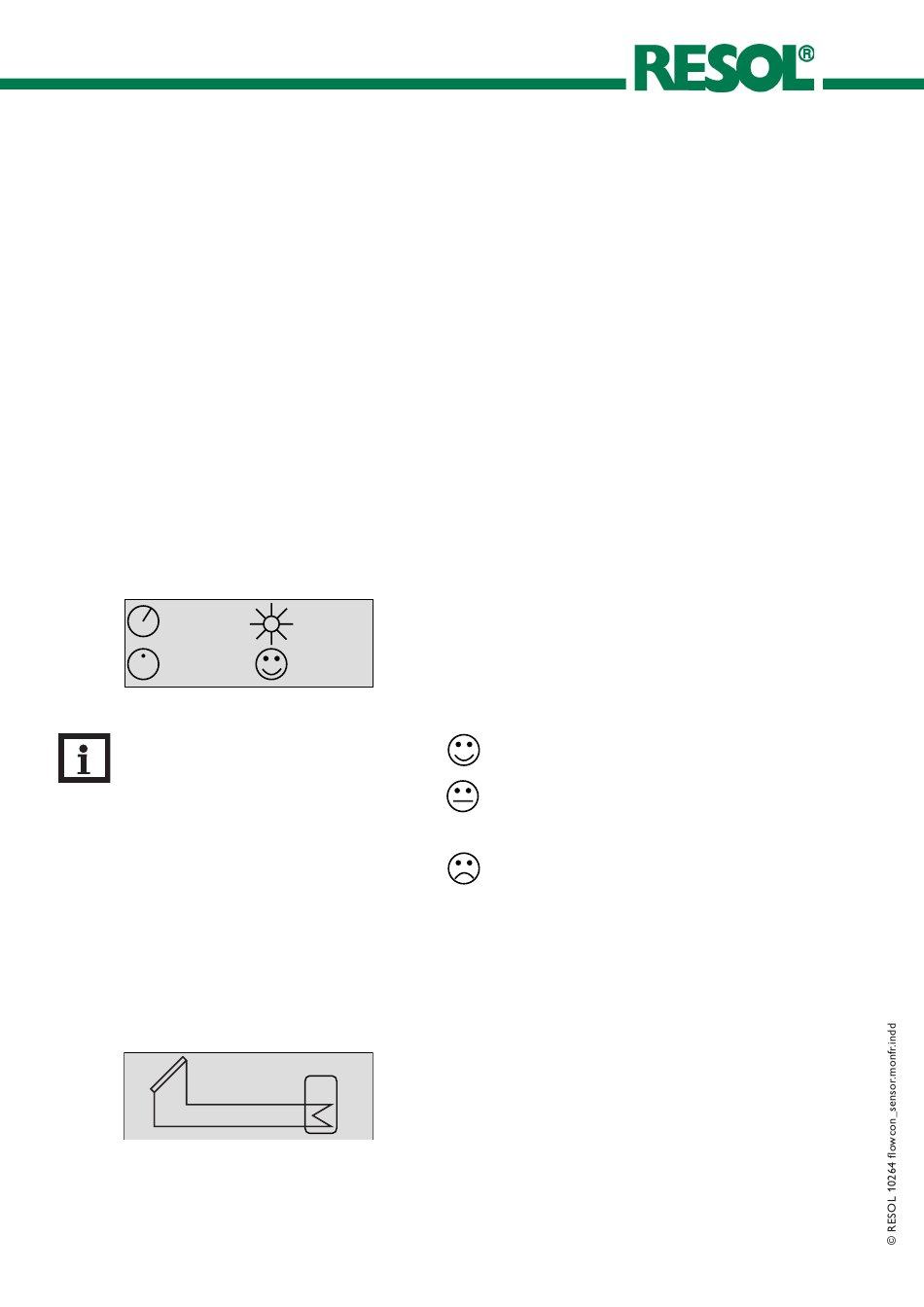

Zone d'info
Affi chage d'état
1,8 bar
P
Pression
500 l/h
V
Débit
Note:
La pression du système est mesurée au côté as-
piration de la pompe. En conséquence, lorsque
la pompe est active, les valeurs de mesure me-
surées aux sondes numériques peuvent différer
de celles mesurées au manomètre.
Affi chage des valeurs de mesure
78 °C
100 %
42 °C
22
|
Pour plus d'informations sur toutes les fonctions et
valeurs de réglage, voir chap. 15.3.
Pour pouvoir accéder à toutes les valeurs de réglage, il faut
taper le code utilisateur expert, si nécessaire. Lors de la
livraison le régulateur se trouve déjà au niveau expert. Le
niveau expert peut être verrouillé en tapant un code faux,
afi n d'éviter des opérations non-autorisées, par exemple.
Le code utilisateur expert et les notes concernant l'entrée
du code sont décrits au chapitre 15.3., paragraphe "Code
utilisateur expert".
En fonctionnement normal, le régulateur affi che la zone
d'info. Celle-ci contient plusieurs affi chages permettant
d'observer les valeurs de mesure et les valeurs de l'instal-
lation.
Ä Afi n de passer entre les différents affi chages de la zone
d'info, appuyer sur les touches 1 et 2.
Dans l'affi chage d'état, la pression du système, le débit, la
18,4 kW
puissance et l'état sont affi chés.
Puissance
L'état du système s'affi che sous forme d'un smiley qui a la
Sys. OK
signifi cation suivante:
Pour plus d'informations sur les messages d'erreur possible
voir chapitre 16 "Messages"
Dans l'affi chage des valeurs de mesure, la température
Charge
de départ et de retour ainsi que la vitesse de la pompe
s'affi chent.
L'état de fonctionnement actuel est affi ché au dessus du
symbole de réservoir (voir ci-dessous).
En mode de fonctionnement "Repos", "Pause", "Identifi -
cation", "Stabilisation" ou "Marche prolongée", le temps
restant de la phase correspondante s'affi che.
Pour plus d'informations sur les états de fonctionnement,
voir ci-dessous:
= Système ok (fonctionnement normal)
= Avertissement (il y a une erreur; le fonctionne-
ment n'est pas interrompu [exception: "Fuite" et
"Surpression", voir chap. 16.2])
= Erreur (il y a une erreur, le fonctionnement est
interrompu)
