L'écran du récepteur indique le niveau de réception, le code de transmission ainsi que la détection de la tension du
•
réseau.
Réglage de la sensibilité automatique ou manuelle.
•
La réception du signal acoustique peut être déconnectée.
•
Fonction de déconnexion automatique.
•
Retroéclairage.
•
Fonction d'illumination additionnelle lorsque on travail avec des mauvais conditions d'illumination.
•
Transmetteurs additionnels sont disponibles pour étendre ou distinguer des nombreux signaux.
2.2. Description des fonctions

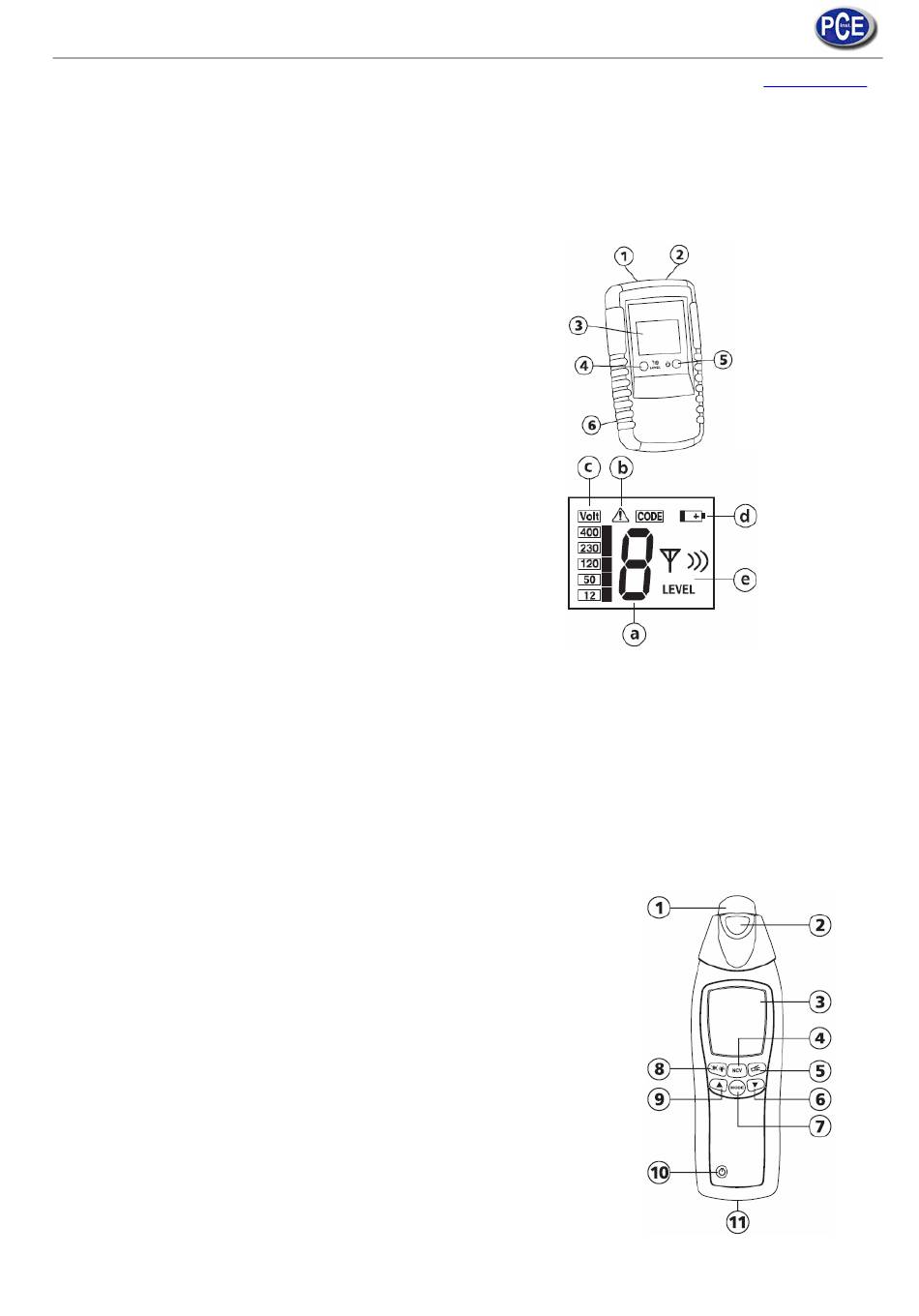

Transmetteur
1: Terminal "+"
2: Terminal "terre"
3: Écran de LCD
4: Touche de niveau de sensibilité / retroéclairage
5: Touche d'allumage
6: Compartiment de la batterie
Transmetteur- Écran
a: Code transmis (1,2,3,4,5,6,7)
b: Écran de tension externe
c: Détection de la tension externe
(12V, 50V, 120V, 230V, 400V)
d: Indication de batterie faible
e: Visualisation du niveau de transmission (I, II ó III)
Fusibles intégrés dans le transmetteur
Les fusibles intégrés protègent l'appareil contre la surcharge et erreur de manipulation.
Les fusibles intégrés seulement peuvent être changés dans notre département de réparations.
Détecter qu'un fusible a été coupé: la raison pour que la sortie du signal généré par le transmetteur soit faible pourrait être
que le fusible a été coupé. Pour vérifier si le fusible a été coupé, s'il vous plaît procéder comme il est expliqué ensuite:
Déconnectez le transmetteur de tous les circuits de mesure connectés
•
Allumez le transmetteur
•
Réglez le niveau de transmission 1
•
Effectuez une connexion d'un pôle d'un des câbles d'essai à la prise 1.
•
Allumer le récepteur. Chercher le signal dans le câble et placez la tête du capteur dans le câble
•
Insérer la pointe du câble ouverte dans la prise de connexion 2.
Récepteur
1: Tête du capteur
2: Lampe
3: Écran LCD
4: Touche NCV (détection de tension sans contact) pour sélectionner entre le mode de
détecteur du câble et le mode de détection de tension de réseau.
5: Touche de lampe
6: Sélection descendent
Tournez la touche pour la sélection manuelle de la sensibilité
7: Touche mode pour sélectionner le mode automatique ou manuel
8: Touche d'éteinte/ allumage du retroéclairage ou du bip
9: Sélection ascendante
Tournez la touche pour la sélection manuelle de la sensibilité
10: Touche d'allumage / éteinte
11: Compartiment de la batterie
Notice d'emploi
