2.4. Spécifications
Transmetteur
Signal de sortie ....................... 125kHz
Détection de la tension externe
Plage de tension .....................12 ...400V
Plage de fréquence...................0.....60 Hz
Écran .................................Écran de LCD
Détection de tension externe ....... Max. 400V AC/DC
Catégorie de surtension ........... CAT III 300V
Degré de pollution .....................2
Déconnexion automatique ............. Environ 1 heure (sans aucune opération)
Alimentation ...........................batterie de 9V, NEDA 1604, IE6F22. Puissance
Consommation................................ Max. 18mA
Fusible .................................. F0 5ª 500V, 6 x 3 x 32 cm
Plage de température (fonctionnement).. 0...40ºC max. 80% de humidité relative (non condensée)
Plage de température (stockage)..-20..80ºC, max 80% de humidité relative (non condensée)
Hauteur sur le niveau de la mer............. Jusqu'à 2000 mètres
Dimensions .................................. 130 x 69x 32 mm
Poids ............................................. environ 130g
Récepteur:
Profondeur de suivi ............ la profondeur de suivi dépend du milieu et de l'application
Mode de localisation du câble ..... environ 0....0,2 mèt r es (application d'un seul pôle)
..... environ 0... 0.5 mètres (application de double pôle)
Détection de la tension............... environ 0...0.4 mètres
Écran ................................ écran LCD avec des fonctions et graphique de barres
Alimentation ......................... Batterie de 9V, NEDA 1604, IE6F22. Puissance
Consommation........................ environ 23 mA (sans illumination ni lampe)
.............................. environ 35 mA (avec illumination)
.............................. max. 40mA (avec illumination et lampe)
Déconnexion automatique ........... environ 5 minutes sans aucune opération
Plage de température (fonctionnement).. 0...40ºC max. 80% de humidité relative (non condensée)
Plage de température (stockage)..-20..80ºC, max 80% de humidité relative (non condensée)
Hauteur sur le niveau de la mer............................ Jusqu'à 2000 mètres
Dimensions .................................. 192 x 61x 37 mm
Poids ............................................. environ 180g
3. Principe d'opération
Le localisateur de câble se compose d'un transmetteur et un récepteur. Le
signal généré par le transmetteur est un courant modulé qui génère un champ

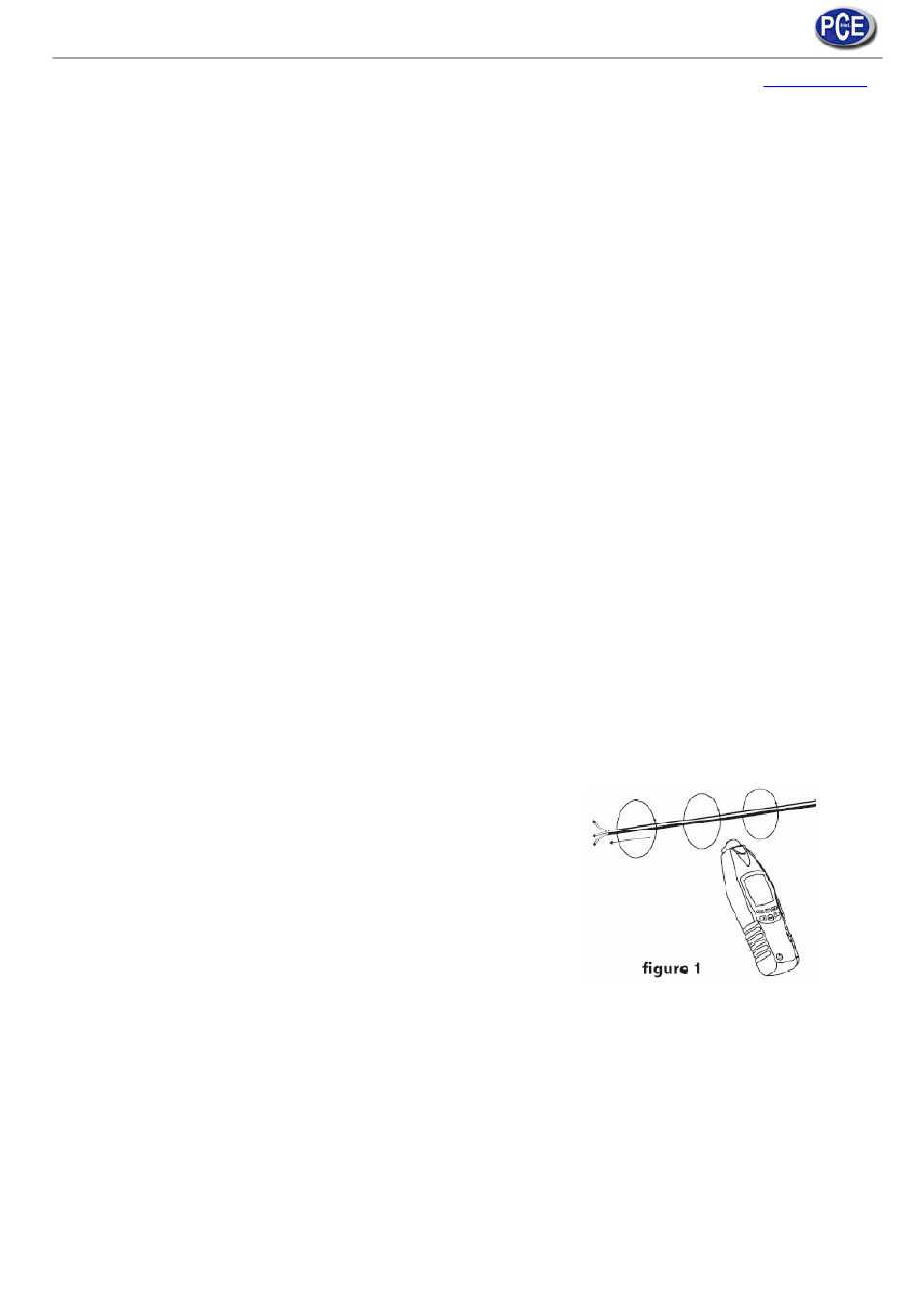

électromagnétique autour du conducteur (voir la figure 1). Ce champ
électromagnétique provoque une tension dans la bobine réceptrice. Pour les
deux, le mode automatique et manuel, le récepteur fonctionne avec trois
bobines et une dépend de la position. Une sélective et une recherche ne
dépend pas de la position effectuée au mode sélectif avec une seule bobine
active.
3.1. Localisateur dans des circuits complets
Application d'un pôle : Connectez le transmetteur seul à un conducteur application d'un pôle). Dans ce mode d'opération, le
transmetteur est alimenté avec la batterie intégrée. Dû au signal de haute fréquence générée par le transmetteur,
seulement un conducteur peut être localisé et suivi. Le deuxième conducteur est la terre. Cette distribution cause un courant
d'haute fréquence qui coule à travers du conducteur et se transmet à la terre d'une façon similaire à une radio et un
récepteur.
Application de double pôle : Connectez le transmetteur au réseau (application de double pôle). Le transmetteur s'alimente à
travers du réseau. Dans cet exemple, le courant modulé coule à travers de la phase au transformateur et revient grâce au
neutre. Il y a une autre possibilité pour des systèmes dans tension lorsque vous connectez e transmetteur aux terminaux de
deux lignes au même temps que les autres bouts de la ligne souffrent un court-circuit. De cette façon, un circuit complet se
forme. Alors, le transmetteur est alimenté par la batterie.
