Interface de données
Fonction
La balance est équipée d'une interface de
données à laquelle il est possible de connecter
un ordinateur (ou un autre appareil
périphérique). Les fonctions de la balance
et les fonctions des programmes d'application
peuvent être modifiées, démarrées et
contrôlées à l'aide d'un ordinateur.

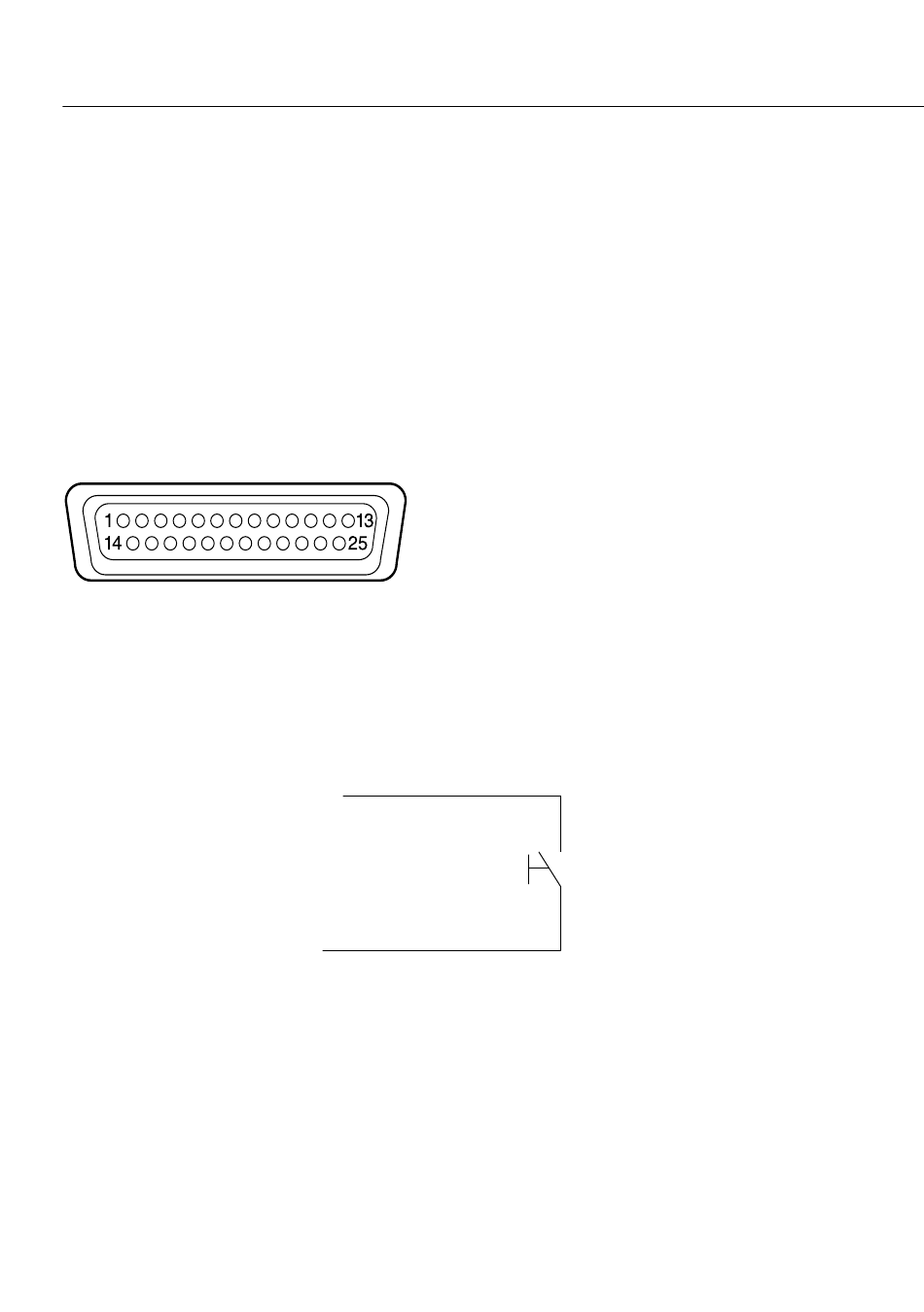

Connecteur femelle
Affectation des broches :
Broche 1 : prise de terre du système
Broche 2 : sortie de données (TxD)
Broche 3 : entrée de données (RxD)
Broche 4 : masse interne (GND)
Broche 5 : Clear to Send (CTS)
Broche 6 : non occupée
Broche 7 : masse interne (GND)
Broche 8 : masse interne (GND)
Broche 9 : non occupée
Broche 10 : non occupée
Broche 11 : + 12 V tension pour imprimante Sartorius
Broche 12 : Reset _ Out *)
Broche 13 : + 5 V
Broche 14 : masse interne (GND)
Broche 15 : touche universelle
Broche 16 : non occupée
Broche 17 : non occupée
Broche 18 : non occupée
Broche 19 : non occupée
Broche 20 : Data Terminal Ready (DTR)
Broche 21 : non occupée
Broche 22 : non occupée
Broche 23 : non occupée
Broche 24 : non occupée
Broche 25 : + 5 V
*) = Redémarrage du hardware
42
Opérations préliminaires
L'adaptation à l'autre appareil doit être
effectuée dans le menu (voir chapitre
«Réglages»).
Vous trouverez une description détaillée
des ordres d'interfaces disponibles dans la
«Description de l'interface des balances ED,
GK et GW» que vous pouvez télécharger sur
l'Internet (www.sartorius.com voir «Down-
load center»).
Les nombreuses propriétés des balances
en matière de documentation des résultats
peuvent être utilisées dans leur intégralité
uniquement si l'on raccorde une imprimante
Sartorius.
Les résultats d'impression contribuent de
manière significative à faciliter le travail
conformément aux normes BPL.
Connexion pour
commande universelle
