Mode d'emploi
PMA.Evolution | PMA.HD
EVO1S | SPO1S
Balance pour peintures
98648-020-41

Publicité

Table des Matières
loading

Manuels Connexes pour Sartorius PMA.Evolution

Sommaire des Matières pour Sartorius PMA.Evolution

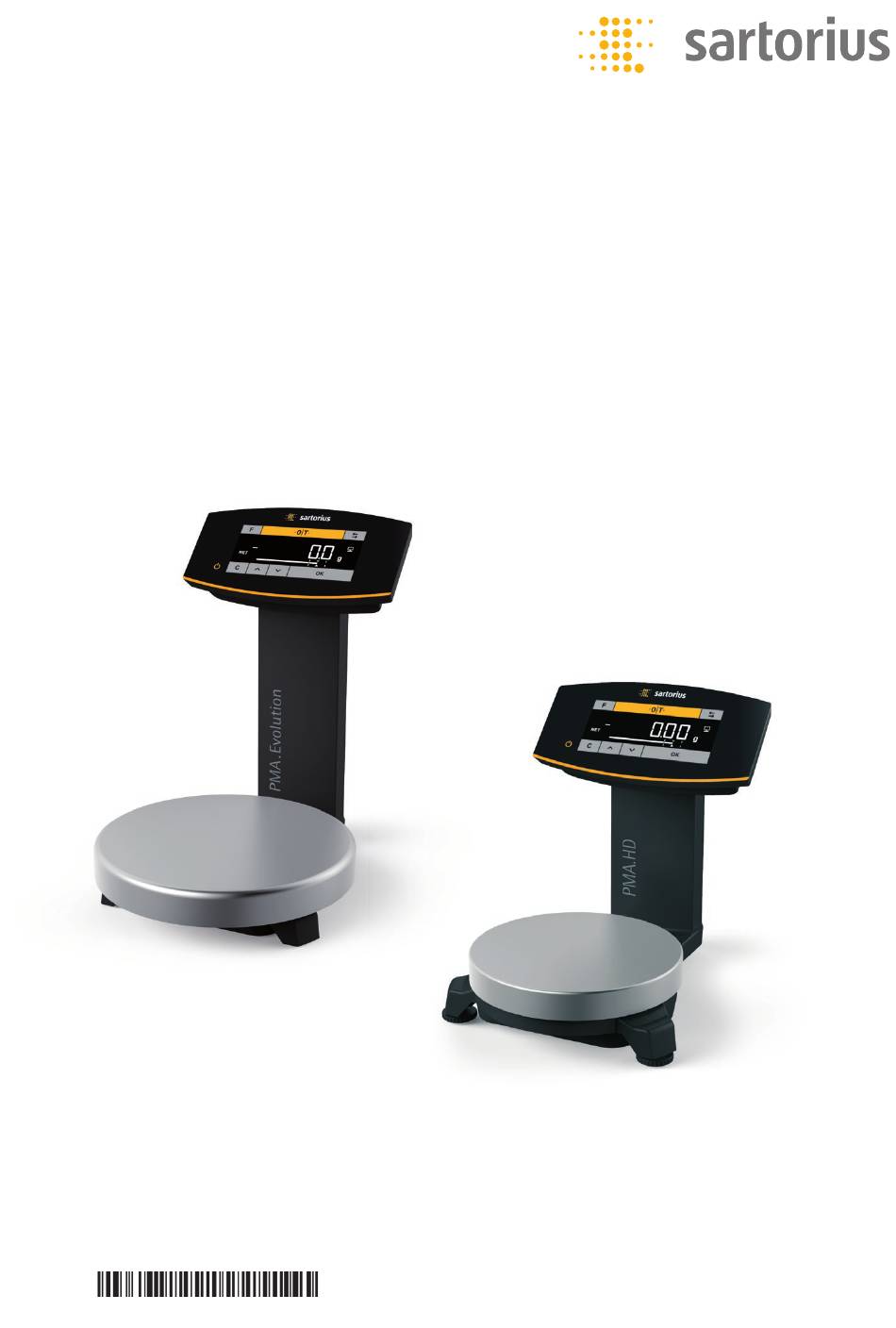

  • Page 1 Mode d’emploi PMA.Evolution | PMA.HD EVO1S | SPO1S Balance pour peintures 98648-020-41...

  • Page 3: Table Des Matières

    ......13 Sartorius Service 6.6 Applications ......... . .

  • Page 4: Propos De Ce Mode D'emploi

    Les textes qui suivent ce signe décrivent des opérations qui doivent être effectuées dans l’ordre spécifié. Les textes qui suivent ce signe décrivent le résultat d’une opération. 1.3 Informations pour l’utilisateur Les illustrations présentes dans ce mode d’emploi se basent sur le modèle PMA.Evolution (EVO1S). Mode d'emploi EVO1S | SPO1S...

  • Page 5: Sécurité

    Avant de procéder au nettoyage du bloc d’alimentation ou de la balance : débranchez le bloc d’alimentation de la prise secteur. Seuls des techniciens ayant reçu la formation dispensée par la société Sartorius sont autorisés à ouvrir la balance. N’ouvrez pas le bloc d’alimentation.

  • Page 6: Utilisation Conforme

    Sécurité Mise en garde pour l’installation et l’utilisation de l’appareil Installez les câbles en évitant tout risque de trébuchement. Risque de dommages sur la balance ! Ne fermez jamais les bidons de peinture avec un marteau s’ils sont encore posés sur le plateau de pesée.

  • Page 7: Description De L'appareil

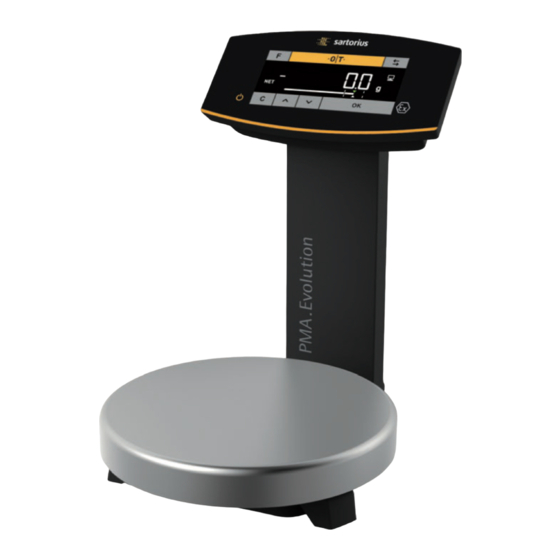

    Description de l’appareil 3 Description de l’appareil 3.1 Vue avant Pos. Désignation Éléments de commande et d’affichage (voir également chapitre 3.3, page 9) Colonne Plateau de pesée Mode d'emploi EVO1S | SPO1S...

  • Page 8: Vue Arrière

    Description de l’appareil 3.2 Vue arrière Pos. Désignation Port USB Fixation pour câble Colonne Bloc d’alimentation avec adaptateur secteur spécifique au pays (en option) (Figure may deviate from product) Pieds de réglage (uniquement sur le modèle PMA.HD et les modèles approuvés pour l’utilisation en métrologie légale) Dispositif de mise à...

  • Page 9: Éléments De Commande Et D'affichage De L'écran

    Description de l’appareil 3.3 Éléments de commande et d’affichage de l’écran Dommages sur l’appareil en cas d’utilisation d’objets pointus ou coupants, par ex. des stylos à bille ! − Pour utiliser l’écran tactile, il suffit de le toucher légèrement du bout des doigts. Touche Fonction Touche de facteur pour les applications de mélange de peinture Mise à...
  • Page 10 Description de l’appareil 20 6 Pos. Fonction Fonction activée dans le menu (voir chapitre 3.4, page 11) Pictogramme pour l’étendue zéro (uniquement sur les modèles approuvés pour l’utilisation en métrologie légale) Étendue de pesée maximale Charge minimale Min (uniquement sur les modèles approuvés pour l’utilisation en métrologie légale) Échelon de vérification (uniquement sur les modèles approuvés pour l’utilisation en métrologie légale)

  • Page 11: Vue D'ensemble Du Menu

    Description de l’appareil 3.4 Vue d’ensemble du menu Le symbole « o » dans la colonne « Option activée » indique la fonction activée dans le menu correspondant. Niveau 1 Niveau 2 Niveau 3 Option activée Niveau 4 Fonction CODE SETUP | - - - - Balanc.
  • Page 12 Description de l’appareil Niveau 1 Niveau 2 Niveau 3 Option activée Niveau 4 Fonction CODE | - - - Recalcul 1.3.4 (SETUP) recalc. |- - - - Cumulatif 1.3.4.1 TOTAL |- - - - Individuel 1.3.4.2 INDIV. SRV.GEN | - - - Reset du menu 1.9.1 RESET.M.
  • Page 13 Description de l’appareil Niveau 1 Niveau 2 Niveau 3 Option activée Niveau 4 Fonction CODE (APPAR.) interf. | - - - Protocole de données 2.2.1 PROTOC. |- - - - Protocole SBI 2.2.1.1 |- - - - Protocole xBPI 2.2.1.2 xBPI | - - - Vitesse de transmission...
  • Page 14 Description de l’appareil Niveau 1 Niveau 2 Niveau 3 Option activée Niveau 4 Fonction CODE ENTREE | - - - - Mot de passe 4.1. m.passe | - - - Modifier / saisir le mot de passe 4.1.1 nouv.mp. Informations INFO | - - - - Numéro de la version (firmware)

  • Page 15: Installation

    La législation exige que les balances approuvées pour l’utilisation en métrologie légale portent un sceau. Ce sceau est constitué d’une marque adhésive portant l’inscription « Sartorius ». Si on l’enlève, l’autorisation pour l’utilisation en métrologie légale n’est plus valide et la balance doit faire l’objet d’une nouvelle vérification.

  • Page 16: Monter La Balance

    Installation 4.3 Monter la balance Poser le plateau de pesée Posez le plateau de pesée sur la balance par le dessus. 4.4 Alimentation électrique En général, la balance est alimentée par le port USB de votre PC qui fournit égale- ment les données pour la balance.
  • Page 17 à la tension locale. − Si la tension secteur et le type de la fiche du bloc d’alimentation ne corres- pondent pas aux normes en vigueur, contactez votre représentant Sartorius. − Le raccordement au secteur doit être réalisé conformément aux dispositions locales.

  • Page 18: Raccorder La Balance

    Installation 4.4.2 Raccorder la balance Raccorder la balance Branchez le câble USB dans le port USB à l’arrière de l’écran. Installer le câble USB Insérez le câble USB dans les fixations à l’arrière de la balance. Raccordement à l’alimentation électrique Branchez le câble USB dans un port USB (par ex.

  • Page 19: Mise En Service

    Mise en service 5 Mise en service 5.1 Mettre à niveau Mettre à niveau le modèle PMA.HD et les modèles approuvés pour l’utilisation en métrologie légale La mise à niveau de la balance permet de compenser une inclinaison ou des inégali- tés de la surface de travail sur laquelle est installée la balance.

  • Page 20: Fonctionnement

    Fonctionnement 6 Fonctionnement 6.1 Mettre en marche / arrêter l’appareil Mettre en marche Appuyez brièvement sur la touche j (marche / veille). Un test automatique de fonctionnement a lieu. Il se termine lorsque 0,0 g s’affiche. Si une autre valeur s’affiche : mettez la balance à zéro avec la touche 0. Arrêter Appuyez quelques secondes sur la touche j (marche / veille).

  • Page 21: Ajustage

    Fonctionnement 6.4.1 Ajustage Ajustage externe sur les balances approuvées pour l’utilisation en métrologie légale Les balances destinées à être utilisées en métrologie légale doivent être ajustées de manière externe sur le lieu d’utilisation avant la vérification. − L’ajustage externe est verrouillé en métrologie légale : −...

  • Page 22: Pesée Avec Deux Décimales (Pas Pour Les Modèles Approuvés Pour L'utilisation En Métrologie Légale)

    Fonctionnement 6.5.2 Pesée avec deux décimales (pas pour les modèles approuvés pour l’utilisation en métrologie légale) Pour peser avec deux décimales, il est nécessaire d’effectuer un réglage dans le menu (voir chapitre « 6.7.2.4 Activer la touche de commutation (pas pour les modèles approuvés pour l’utilisation en usage réglementé) », page 26).

  • Page 23: Calcul Avec Un Facteur

    Fonctionnement 6.6.1 Calcul avec un facteur Le calcul avec un facteur permet de peser une plus petite ou une plus grande quantité d’une formule de base (par ex. 250 ml d’une formule de 1 l). Les facteurs (quantités) peuvent être réglés dans une plage comprise entre 0,1 et 6,0 à...
  • Page 24 Fonctionnement Appuyez sur la touche MEM !. La balance calcule automatiquement la quantité manquante des composants pesés auparavant en fonction de la valeur corrigée et affiche quelle quantité doit être rajoutée de manière à ce que le résultat total de la formule soit correct. Après la correction, ajoutez les composants manquants de la formule.

  • Page 25: Configuration Du Menu

    Fonctionnement STO 02 « STO 02 » s’affiche. La deuxième valeur (corrigée) est enregistrée. La balance repasse automatiquement au programme de formulation. 1000.0 « 04 » (quatrième composant de peinture) apparaît en haut à gauche de l’écran. C 1.03 Appuyez sur la touche § pour vérifier le poids total que vous obtiendrez. Le facteur de correction «...

  • Page 26: Réglage De La Langue

    Fonctionnement 6.7.2.2 Réglage de la langue Niveau 1 Niveau 2 Appuyer sur O, sélectionner LANGUE. LANGUE Appuyer sur !. o Allemand Appuyer sur O / P, sélectionner la langue. Anglais Appuyer sur !, « o » apparaît. UK / US Français Le paramètre souhaité...

  • Page 27: Activer La Fonction De Verrouillage « Bloqu

    Fonctionnement Niveau 1 Niveau 2 Niveau 3 Niveau 4 Appuyer sur !. SETUP | - - - Appuyer sur O / P, sélectionner APPLIC.. applic. | - - - Appuyer sur !, appuyer sur O / P, sélectionner UNITE2. unite2 |- - - o gramme Appuyer sur !, appuyer sur O / P, sélectionner le réglage (par ex.

  • Page 28: Restaurer Les Réglages De La Balance « Reset

    Fonctionnement Changer le mot de passe Le mot de passe peut se composer de 6 chiffres. Pour annuler un mot de passe existant, il suffit de saisir 6 espaces. L’appareil repasse alors à la configuration par défaut (appareil sans mot de passe). Ouvrez le menu Setup (voir chapitre 6.7.2.1, page 25).

  • Page 29: Entretien Et Maintenance

    Les réparations sur le bloc d’alimentation (en option) ne doivent être effectuées que par du personnel possédant les qualifications nécessaires. Veuillez donc vous adresser au Sartorius Service pour faire réparer l’appareil (voir chapitre 13, page 36). Il est conseillé d’effectuer la maintenance de votre balance au moins une fois par an pour garantir en permanence des mesures précises.

  • Page 30: Erreurs

    Erreurs 8 Erreurs Erreur Cause Remède Aucun élément d’affi- − Pas de tension − Contrôler l’alimenta- chage n’apparaît sur d’alimentation. tion électrique. l’affichage du poids. L’affichage du poids − Le plateau de pesée − Poser le plateau de indique « LOW ». n’est pas posé.

  • Page 31: Stockage

    équipements électriques et électroniques font l’objet d’une collecte sélective. En Allemagne et dans quelques autres pays, la société Sartorius se charge elle-même de reprendre et d’éliminer vos équipements électriques et électroniques conformé- ment à la loi. Ces appareils ne doivent pas être jetés, même par de petites entreprises, dans les ordures ménagères ni apportés dans les points de collecte des services locaux...

  • Page 32: Caractéristiques Techniques

    Caractéristiques techniques 11 Caractéristiques techniques 11.1 Caractéristiques générales Balance Unité Valeur Alimentation électrique Uniquement via port USB ou bloc d’alimentation Sartorius YEPS01-USB Tension d’entrée +5,0 Puissance absorbée Autres caractéristiques IP40 selon EN 60529 / IEC 60529 Conditions ambiantes Les caractéristiques techniques sont valables pour les conditions ambiantes suivantes : Environnement Utilisation uniquement à...

  • Page 33: Caractéristiques Techniques Spécifiques Aux Différents Modèles

    Caractéristiques techniques 11.2 Caractéristiques techniques spécifiques aux différents modèles Caractéristique Unité Valeur Valeur Modèle PMA.Evolution, EVO1S PMA.HD, SPO1S Étendue de pesée 7500 | 999,95 2200 Précision de lecture 0,1 | 0,05 0,01 | 0,1 Étendue de tarage (soustractive) -7500 -2200 Valeur du poids d’ajustage externe /...

  • Page 34: Dimensions De L'appareil

    Caractéristiques techniques 11.4 Dimensions de l’appareil 11.4.1 Modèle EVO1S 11.4.2 Modèle SPO1S 11.5 Interface USB (connecteur pour PC) 11.5.1 Fonction L’appareil peut être connecté à un PC via une interface USB. L’interface USB permet de configurer sur le PC une interface série virtuelle (port COM virtuel, VCP) comme type d’appareil.

  • Page 35: Installer Le Pilote Logiciel (Mise À Jour Windows)

    Caractéristiques techniques 11.5.2 Installer le pilote logiciel (mise à jour Windows) Connectez la balance au port USB de l’ordinateur (voir chapitre « 4.4.2 Raccorder la balance », page 18). Windows reconnaît la balance connectée à l’interface USB. L’assistant d’installation Windows est automatiquement activé lors du premier raccordement.

  • Page 36: Accessoires

    YCW613-AC-00 13 Sartorius Service Le Sartorius Service se tient à votre disposition si vous avez des questions concernant l’appareil. Vous trouverez les adresses des centres de service après-vente, des informations sur les prestations du service après-vente et les différents contacts locaux sur le site Internet de Sartorius (www.sartorius.com).

  • Page 37: Conformité Et Licences

    14 Conformité et licences 14.1 Déclaration de conformité UE Par la déclaration de conformité ci-jointe, la société Sartorius atteste que l’appareil est conforme aux directives mentionnées. La déclaration de conformité fournie avec la balance est valide pour les balances approuvées pour l’utilisation en métrologie légale dans l’Espace Économique Européen.
  • Page 38 Conformité et licences Mode d'emploi EVO1S | SPO1S...
  • Page 39 Conformité et licences Traduction du document original Déclaration de conformité UE Sartorius Lab Instruments GmbH & Co. KG Fabricant 37070 Goettingen, Allemagne déclare sous sa seule responsabilité que l'appareil Type d'appareil Balance pour peintures EVO1S1, SPO1S1 Série dans la version que nous avons mise sur le marché, est conforme à toutes les dispositions pertinentes des directives européennes suivantes - y compris aux amendements en vigueur au moment de cette...
  • Page 40 Les informations et illustrations contenues dans ce manuel correspondent à la version actuelle. Sartorius se réserve le droit de modifier la technique, les équipements et la forme des appareils par rapport aux informations et illustrations de ce manuel. Pour faciliter la lecture, les formes masculines ou féminines utilisées dans ce manuel...
