Mesure de la pression ou de la pression absolue d'un gaz dans un tuyau

– Placer le robinet au-dessus ou sur le côté de la conduite.
– Monter le transmetteur à côté ou au-dessus du robinet.
– Raccorder le côté + (H) du transmetteur au tuyau.

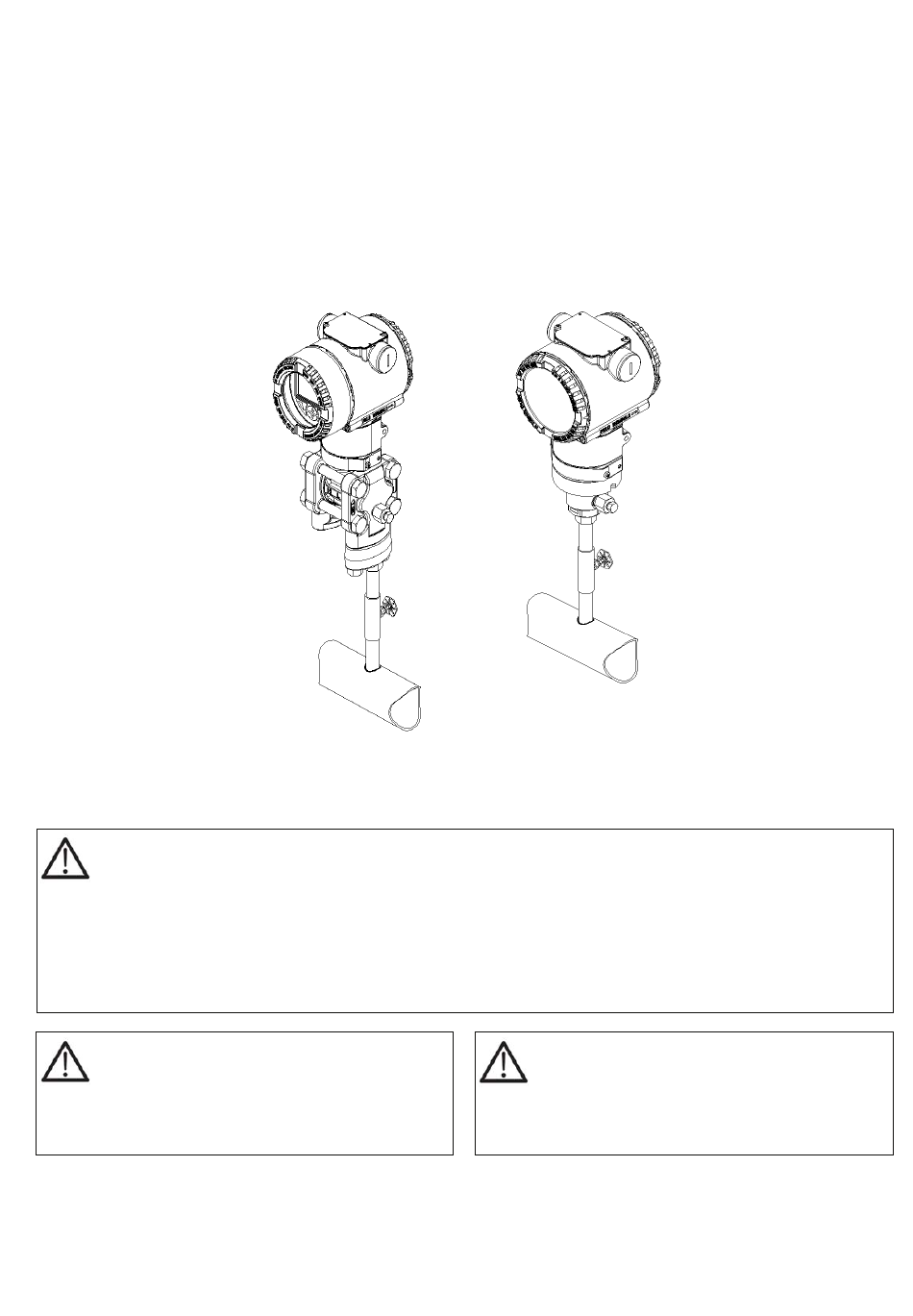

Fig. 34: Mesure de pression rélative ou absolue d'un gaz dans un tuyau avec transmetteurs DP et P-Style
Câblage du transmetteur
Avertissement – Dangers d'ordre général !
Respecter les règlementations en vigueur dans le domaine des installations électriques. N'effectuer les raccordements que lorsque le matériel est hors
tension. Le transmetteur étant dépourvu d'éléments coupecircuit, il faut prévoir de monter lors de l'installation des dispositifs de protection contre les
surtensions, une protection contre la foudre et une capacité de séparation de tension (la protection contre la surtension et la protection contre la foudre
sont facultatives). Il convient de vérifier que la tension de service existante correspond à la tension de service indiquée sur la plaque signalétique. Les
mêmes câbles sont utilisés pour l'alimentation électrique et la transmission du signal de sortie. Si le transmetteur est équipé de l'option parasurtenseur et
qu'il est installé dans une zone dangereuse, il doit être alimenté par une source de tension isolée de la source principale (séparation galvanique). En outre,
la régulation de la tension sur l'ensemble du câble d'alimentation électrique doit être garantie puisque le circuit de sécurité intrinsèque du transmetteur est
mis à la terre.
Avertissement
Effectuer les raccordements électriques UNIQUEMENT si la
désignation du code électrique située sur la plaque signalétique du
transmetteur est conforme à la classification de la zone dans
laquelle le transmetteur doit être installé. Le non-respect de cet
avertissement peut entraîner un incendie ou une explosion.
Raccordement du câble
En fonction du modèle fourni, le raccordement électrique s'effectue par une entrée de câble, M20 x 1,5 ou par filetage
1/2 – 14 NPT, ou par fiche Han 8D (8U) (PROFIBUS PA et FOUNDATION Fieldbus : fiche M12 x 1 ou fiche 7/8). Les bornes à vis
conviennent pour des diamètres de câble allant jusqu'à 2,5 mm2 (AWG 14).
Avertissement
Des chocs électriques peuvent entraîner la mort ou des blessures
graves. Éviter tout contact avec les câbles et les bornes
d'alimentation.
Le courant haute tension présent dans les câbles d'alimentation
peut provoquer des chocs électriques.
Transmetteurs de pression 2600T | OI/266/HART-FR Rev. E 27
