INTERFACE DE SITE (SI) ........................................................................................................

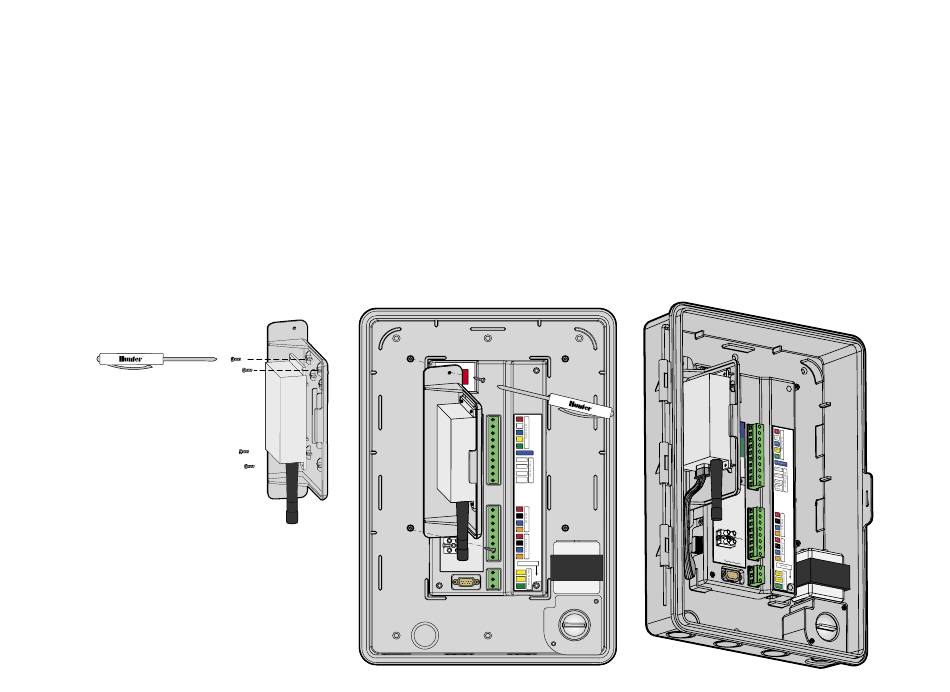

1. Retirez le câble-ruban gris fixé du support de l'interface SI et écartez
le support. Le câble sera utilisé pour la connexion de l'interface SI.
2. Localisez le support de l'interface SI, puis utilisez les 4 vis fournies
pour installer le module radio (avec l'antenne et les connecteurs de
données pointant vers le bas), sur le support. Ne pas trop serrer.
3. Localisez la zone verticale du montage du support sur le coin gauche
du boîtier de l'interface SI. Il y a deux vis qui correspondent aux
trous pour l'assemblage du support de l'IMMS-R. Positionnez le
support par-dessus les trous de montage et utilisez les deux vis pour
fixer le support dans les trous.
4. Raccordez le câble-ruban gris au connecteur homologue sur le
module radio. Seule une des extrémités du câble sera compatible
avec ce connecteur, et il ne se connectera que dans un sens. Fixez
fermement le connecteur à la radio avec les deux vis de verrouillage
de chaque côté du connecteur. Ne pas percer ou endommager le
câble-ruban !
5. Connectez l'autre extrémité du câble-ruban au connecteur
homologue du côté du boîtier de l'interface SI. Celui-ci ne sera
également enfichable que dans un sens.
