Sommaire des Matières pour Hunter IMMS-CCC

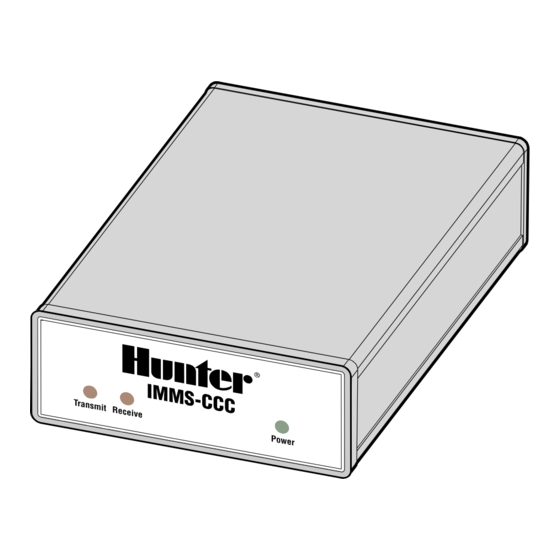

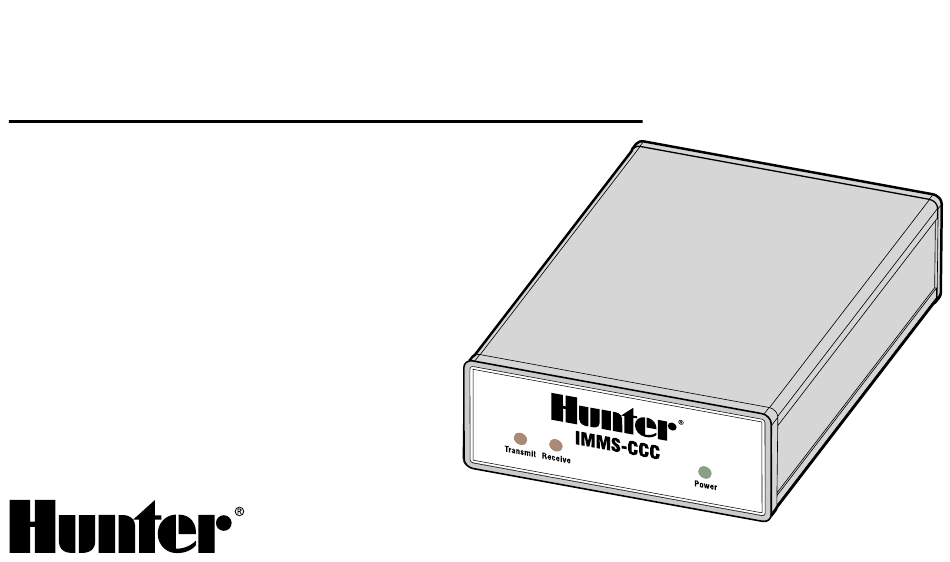

- Page 1 IMMS-CCC Interface centrale câblée IMMS-CCC Instructions d’installation...
-
Page 2: Table Des Matières
TABLE DES MATIERES ................. Choisir un emplacement .......................... 1 Raccordements ............................2 Commandes ............................3 Configuration du logiciel .......................... 4 Dépannage .............................. 4 Test de boucle ............................5 Déclaration de conformité aux directives européennes ................6... -
Page 3: Choisir Un Emplacement
CHOISIR UN EMPLACEMENT ..............Choisissez un endroit frais, sec, protégé et à l’intérieur. L’interface centrale IMMS-CCC doit être installée dans un rayon de 2 m de l’ordinateur. Elle peut être placée sur un bureau ou en dessous, mais les voyants indicateurs du panneau frontal doivent être visibles pour l’opérateur. -
Page 4: Raccordements
RACCORDEMENTS ..................Il y a trois câbles à raccorder à la partie arrière du CCC. 1. Câble GCBL : Acheminez le câble de communication GCBL (qui va à l’Interface de Site SI) au panneau arrière du CCC. Retirez la gaine noire du câble ainsi que la protection en feuillard en excès sur environ 50 mm. -
Page 5: Commandes
Mise à la terre du câble GCBL : Enroulez un fil de cuivre 3. Transformateur d’alimentation : Raccordez le câble dénudé avec le fil de terre argenté dénudé du câble GCBL d’alimentation du transformateur à la prise “24 VAC” de puis raccordez-les ensembles à... -
Page 6: Configuration Du Logiciel
CONFIGURATION DU LOGICIEL..............Pour terminer l’installation de l’IMMS-CCC, l’ordinateur « Réception (Receive)» est allumé lorsque le CCC reçoit doit être connecté avec le logiciel IMMS installé. La clé une réponse. matérielle IMMS doit être installée sur l’ordinateur (port Lors de communications normales, ces activités se USB ou port parallèle) pour pouvoir communiquer. -
Page 7: Test De Boucle
communications GCBL, ou un problème au niveau de l’interface de site SI. Effectuez le Test de boucle depuis les deux endroits (CCC et SI). TEST DE BOUCLE................... Pour effectuer ce test au niveau du CCC, vous aurez (Loopback Test Passed) ». Cela permet de vérifier que le besoin de deux petits morceaux (10 cm) de câble 18AWG CCC fonctionne correctement. -
Page 8: Déclaration De Conformité Aux Directives Européennes
DÉCLARATION DE CONFORMITÉ AUX DIRECTIVES EUROPÉENNES Hunter Industries déclare que IMMS-CCC-E est conforme aux standards des directives européennes, de “compatibilité électromagnétique” 89/336/EEC et de “basse tension” 73/23/EEC. _______________________________ Ingénieur des Travaux Hunter Industries Incorporated • Les Innovateurs en Irrigation © 2004 Hunter Industries Incorporated U.S.A.: 1940 Diamond Street •...
