  6. Manuel de l'utilisateur et instructions d'installation

Hunter Pro-C Manuel De L'utilisateur Et Instructions D'installation

Masquer les pouces Voir aussi pour Pro-C:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

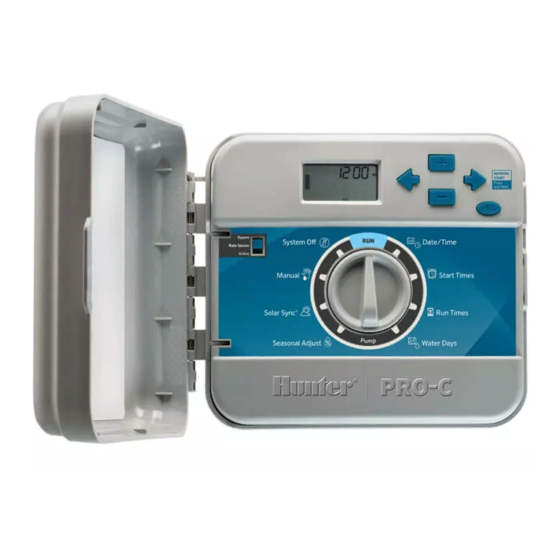

Pro-C
Résidentiel/commercial léger
Programmateurs d'irrigation
Programmateur série PCC
6, 9, 12 et 15 stations
Modèles d'intérieur/extérieur

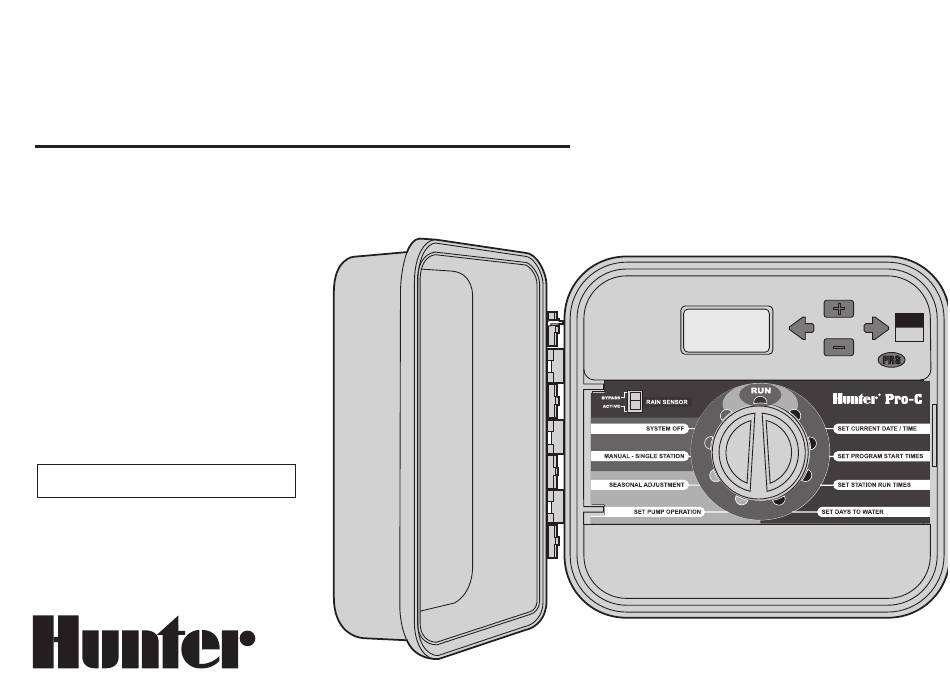

Manuel de l'utilisateur et
instructions d'installation
Exemplaire destiné au propriétaire
®
DEMARRAGE
MANUEL
MAINTENIR
ENFONCE

Publicité

Table des Matières
loading

Manuels Connexes pour Hunter Pro-C

Sommaire des Matières pour Hunter Pro-C

  • Page 1 Pro-C Résidentiel/commercial léger Programmateurs d'irrigation Programmateur série PCC 6, 9, 12 et 15 stations DEMARRAGE MANUEL MAINTENIR Modèles d'intérieur/extérieur ENFONCE Manuel de l’utilisateur et instructions d’installation Exemplaire destiné au propriétaire ®...

  • Page 4: Table Des Matières

    Sélection de l’arrosage les jours pairs ou impairs ..... 17 Connexion d’une télécommande SRR ou ICR ......... 8 Sélection d’un intervalle d’arrosage .......... 17 Connexion au système ET de Hunter ..........9 Marche ..................18 Connexion à l’Irrigation Management Arrêt du système ..............18 and Monitoring System™...
  • Page 5 Pro-C ............................DEMARRAGE MANUEL MAINTENIR ENFONCE...

  • Page 6: Sélecteur De Commande

    A. – Ecran LCD C. – Sélecteur de commande 1. Sélecteur de programme – Identifie le programme utilisé A, B ou C. Run (Marche) – Position normale du sélecteur pour un fonctionnement automatique. 2. Numéro de la station – Identifie le numéro de station sélectionné. Set Current Date/Time (Réglage de la date/heure) –...

  • Page 7: Montage Mural Du Programmateur D'intérieur

    1. Choisissez un endroit proche d’une prise électrique ou d’une alimentation non contrôlée par un interrupteur d’éclairage. 2. Retirez le panneau avant du Pro-C en ôtant d’abord le connecteur ruban, puis en abaissant la fermeture à charnière. Le retrait du panneau avant facilite l’installation du boîtier du programmateur.

  • Page 8: Connexion Des Électrovannes Et De L'alimentation Secteur

    CoNNexioN des éleCTrovaNNes eT de l’alimeNTaTioN seCTeUr ....1. Acheminez les câbles des électrovannes entre l’emplacement REMARQUE : il est conseillé de confier de l’électrovanne de réglage et le programmateur. l’installation électrique ci-dessous à un 2. Au niveau des électrovannes, connectez un câble neutre à l’un électricien agréé.

  • Page 9: Connexion De La Pile

    CoNNexioN de la Pile (facultatif) ....................Connectez une pile alcaline de 9 V (non incluse) aux bornes de pile et placez-la dans le compartiment de pile du panneau avant. La pile permet à l’utilisateur d’employer le programmateur sans connexion à l’alimentation réseau. L’arrosage nécessite toutefois une alimentation secteur.

  • Page 10: Connexion D'un Relais De Démarrage De Pompe

    Lorsqu’une pompe doit être actionnée par le programmateur, l’on utilise REMARQUE : ne réalisez les opérations de cette généralement un relais de démarrage de pompe. Hunter propose une section que si vous avez installé une pompe et gamme complète de relais de démarrage de pompe pour la plupart des un relais de démarrage de pompe.

  • Page 11: Connexion D'une Sonde Météorologique

    Hunter ou ® le fonctionnement du programmateur. Vous pouvez également ignorer tout autre type de sonde météorologique à microrupteur au Pro-C. la sonde météorologique pour un fonctionnement manuel à l’aide de la Un capteur de pluie interrompt l’arrosage lorsque les précipitations fonction MANUAL – SINGLE STATION (Manuel – station unique).

  • Page 12: Test De La Sonde Météorologique

    Test de la sonde météorologique REMARQUE : un cycle manuel d’une seule station Le Pro-C effectue un test simplifié du capteur de pluie lorsqu’il est ignore le capteur pour permettre un fonctionnement raccordé au circuit de capteur. Vous pouvez tester manuellement le bon manuel lorsque le capteur est actif.

  • Page 13: Connexion Au Système Et De Hunter

    (réf. SRR-SCWH) avec 7,6 mètres de câble blindé. CoNNexioN aU sysTème eT de HUNTer CAPTEUR ET Le système ET de Hunter permet de créer automatiquement des programmes d’irrigation, en fonction des conditions climatiques locales. Ces programmes sont alors chargés dans le programmateur et exécutés automatiquement.

  • Page 14: Connexion À L'irrigation Management And Monitoring System™ De Hunter

    Il peut s’associer à tous les programmateurs automatiques des fonctions qui devraient normalement être gérées directement sur le standard de la gamme Hunter, du SRC au Pro-C, en passant par l’ICC. programmateur de chaque site. La programmation des jours d’arrosage, En outre, il est facile à mettre à niveau à moindres frais, ce qui permet des temps de fonctionnement, des heures de début, des opérations...

  • Page 15: Principes De Base Du Système D'arroseur

    Une électrovanne commande un groupe d’arroseurs, appelé station d’arrosage. Ces stations sont disposées en fonction du type et de l’emplacement des plantes et de la quantité d’eau maximum pouvant Programmateur Pro-C Electrovanne 1 Electrovanne 2 Electrovanne 3...

  • Page 16: Définition D'un Programme D'arrosage

    Un tableau de programme d’arrosage est fourni avec votre Pro-C du soleil. La pression de l’eau sera à un niveau et peut être utilisé comme référence.

  • Page 17: Exemple De Programme D'arrosage

    ProGramme d’arrosaGe ................. HUNTER PRO-C PROGRAMME A PROGRAMME B PROGRAMME C JOUR DE LA SEMAINE PAIR/IMPAIR ou INTERVALLE Tous les jours Tous les 3 jours Tous les 20 jours 7:00 9:00 13:00 HEURES DE DEBUT DESACTIVE DESACTIVE DESACTIVE...

  • Page 18: Principes De Base De La Programmation

    Etant donné que de nombreux clients auront des besoins d’arrosage variables, Hunter decommencer par le Programme A). a équipé le Pro-C de trois programmes : A, B et C, qui sont indépendants les uns des autres. 2. Définissez une heure de début du programme Toutefois, il est impossible d’exécuter deux programmes en même temps.

  • Page 19: Programmation Du Programmateur

    Pro-C ProGrammaTioN dU ProGrammaTeUr ..............Residential and Light Commercial Irrigation Controllers Réglage de la date et de l’heure L’écran change lorsque le PCC Series Controller sélecteur est tourné pour 1. Tournez le sélecteur en position indiquer les informations Owner’s Manual and...

  • Page 20: Définition Des Heures De Début Du Programme

    REMARQUE : quel que soit l’ordre de saisie des 4. Appuyez sur le bouton pour passer à la station suivante. heures de début, le Pro-C les organise toujours par ordre chronologique lorsque le sélecteur 5. Répétez les étapes 2 et 3 pour chaque station.

  • Page 21: Sélection Des Jours D'arrosage Dans La Semaine

    (Jours sans arrosage) afin de sélectionner les jours pendant lesquels bouton . L’icône clignote au-dessus de ODD (Impair). Vous pouvez le Pro-C ne doit pas arroser (reportez-vous à la page 20). basculer entre ODD et EVEN (Pair) en appuyant sur les boutons REMARQUE : si certains jours sont sélectionnés comme jours sans arrosage au bas de l’écran,...

  • Page 22: Marche

    ProGrammaTioN dU ProGrammaTeUr (suite) ............Marche RUN (MARCHE) REMARQUE : la fonction manuelle à station unique Après la programmation, placez le sélecteur sur RUN permet d’ignorer le capteur. (Marche) pour activer l’exécution automatique de l’ensemble des programmes et heures de début sélectionnés. Réglage saisonnier Arrêt du système Le réglage saisonnier permet Les électrovannes en train d’arroser sont désactivées...

  • Page 23: Démarrage Manuel Et Avance Rapide D'une Seule Touche

    MAINTENIR ENFONCE le programme A. Vous pouvez sélectionner le programme B ou C en appuyant sur le programme RAIN SENSOR Pro-C BYP ASS ® 3. Le numéro de la station clignote. ACTIVE SYSTEM OFF SET CURRENT DA TE / TIME Appuyez sur le bouton pour faire défiler les stations et...

  • Page 24: Fonctions Avancées

    FoNCTioNs avaNCées ......................Réglage du fonctionnement de la 3. Appuyez sur autant de fois RUN (MARCHE) que nécessaire pour définir le nombre pompe/de l’électrovanne principale de jours d’arrêt désiré (jusqu’à 31). Par défaut, le circuit de démarrage 4. Replacez le sélecteur en position RUN de pompe/d’électrovanne principale (Marche) : la mention OFF (Desactive), un est ON (activé) pour toutes les stations.

  • Page 25: Fonctions Masquées

    FoNCTioNs masqUées ......................Personnalisation de programme Délai programmable entre les stations Le Pro-C est configuré par défaut avec 3 programmes indépendants (A, B et C, Cette fonction permet à l’utilisateur avec quatre heures de début chacun) pour répondre aux besoins de différents d’insérer un délai entre l’arrêt...
  • Page 26 Calculateur du temps de fonctionnement total arrosés. Pour programmer la désactivation du RUN (MARCHE) Le Pro-C conserve un total des temps de fonctionnement des stations capteur : de chaque programme. Cette fonction permet de déterminer rapidement 1. Ramenez le sélecteur en position RUN (Marche).
  • Page 27 ™ que le Quick Check de Hunter a fini d’effectuer cette procédure Le Pro-C peut mémoriser votre programme d’arrosage préféré à des fins de diagnostic de circuit, le programmateur revient en mode de réutilisation. Vous pouvez ainsi récupérer aisément le programme d’arrosage automatique.

  • Page 28: Guide De Dépannage

    GUide de dePaNNaGe ......................PROBLEME CAUSES SOLUTIONS Le programmateur se répète ou arrose Trop d’heures de début (erreur utilisateur). Une seule heure de début par programme en continu, même lorsqu’il ne devrait actif suffit. Reportez-vous à la section pas être activé (cycle répété). « Définition des heures de début du programme »...
  • Page 29 GUide de dePaNNaGe (suite) ....................PROBLEME CAUSES SOLUTIONS L’écran indique « SENSOR OFF ». Le capteur de pluie interrompt l’irrigation ou le Faites glisser l’interrupteur du capteur de pluie sur le cavalier du capteur n’est pas installé. panneau avant en position BYPASS (Desactivation) afin d’ignorer le circuit du capteur de pluie ou installez le cavalier du capteur.

  • Page 30: Caractéristiques

    CaraCTerisTiqUes ....................... Caractéristiques de fonctionnement Réglages par défaut • Temps de fonctionnement des stations : 1 minute à 6 heures pour les Toutes les stations réglées avec un temps de fonctionnement nul. programmes A, B et C. Ce programmateur possède une mémoire non volatile qui conserve toutes les données de programme entrées, même pendant les pannes •...

  • Page 31: Déclaration Fcc

    à Washington, réf. 004-000-00345-4 (prix – 2 USD) déClaraTioN de CoNFormiTé aUx direCTives eUroPéeNNes Hunter Industries déclare que le programmateur d’irrigation Pro-C est conforme aux normes des directives européennes 87/336/CEE relative à la compatibilité électromagnétique et 73/23/CEE relative aux basses tensions.
  • Page 32 Hunter Industries Incorporated • Les innovateurs en irrigation © 2008 Hunter Industries Incorporated 1940 Diamond Street • San Marcos, California 92078 www.HunterIndustries.com Réf. 700761 INT-795 02/08...
