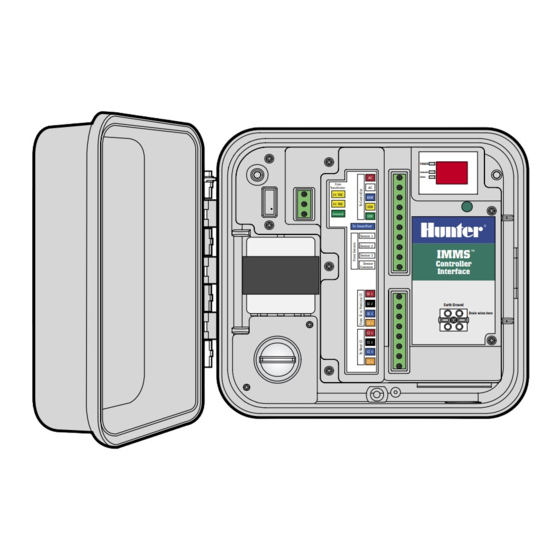

IMMS-CI-HW
Interface de programmateur IMMS
Instructions d'installation
®
POWER
Controller
AC
Comm.
From
AC
Transformer
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Controller
Sensor
Common
Interface
SI 1
SI 2
Earth Ground
Drain wires here
SI 3
SI 4
CI 1
CI 2
CI 3
CI 4

Publicité

Table des Matières
loading

Manuels Connexes pour Hunter IMMS-CI-HW

Sommaire des Matières pour Hunter IMMS-CI-HW

  • Page 1 IMMS-CI-HW Interface de programmateur IMMS POWER Controller Comm. From Transformer 24 VAC 24 VAC Ground To SmartPort Sensor 1 Instructions d’installation Sensor 2 IMMS ™ Sensor 3 Controller Sensor Common Interface SI 1 SI 2 Earth Ground Drain wires here...

  • Page 2: Table Des Matières

    Branchement de l’alimentation CA ............................. 2 Connexion de l’interface au programmateur ..........................3 Vers l’ICC ....................................3 Vers le Pro-C .................................... 4 Connexion câblée (IMMS-CI-HW) .............................. 5 Connexion sans fil ..................................5 Mise à la terre ..................................6 Mise sous tension et test ................................7 Bouton vert ....................................

  • Page 3: Montage Du Boîtier

    MONTAGE DU BOÎTIER......................Choisissez un emplacement sec et plat sur un mur bien placé à l’intérieur ou à l’extérieur et à l’abri des arroseurs. Fixez votre interface sur ce mur, avec l’aide des vis fournis se trouvant dans le boîtier. La température ambiante de fonctionnement ne doit pas dépasser 50°C (120°F) �����...

  • Page 4: Branchement De L'alimentation Ca

    BRANCHEMENT DE L’ALIMENTATION CA ................. 1. Vérifiez que l’alimentation CA est éteinte à la source avant Transformateur Phase Neutre Terre de sécurité de commencer. (obligatoire) 2. Retirez le couvercle du boîtier de connexion (deux vis). Amérique du Nord (115 VAC) Noir Blanc Vert 3.

  • Page 5: Connexion De L'interface Au Programmateur

    CONNEXION DE L’INTERFACE AU PROGRAMMATEUR ........... 1. Utilisez approximativement 2 m. de câble, 5 conducteurs 18AWG (1 mm) pour connecter l’interface au programmateur. 2. Dénudez les câbles sur environ 4,5 mm pour les brancher à l’interface, par couleur, sur la partie “To Controller (Vers le programmateur)”...

  • Page 6: Vers Le Pro-C

    VERS LE PRO-C ........................Le programmateur étant éteint, dénudez les extrémités des câbles ����� sur environ 6 mm puis branchez-les par code couleur aux bornes du ���������� �� ����� ���� compartiment de câblage comme illustré. �� ����������� �� ��� ��� ��...

  • Page 7: Connexion Câblée (Imms-Ci-Hw)

    CONNEXION CÂBLÉE (IMMS-CI-HW).................. L’entrée de l’IMMS-CI est câblée par le câble GCBL depuis l’interface de site SI, ou une interface de programmateur CI précédente. Si l’interface IMMS-CI dispose de communications radio, reportez-vous ����� ���������� ����� �� aux instructions avec l’option radio IMMS-R.

  • Page 8: Mise À La Terre

    MISE À LA TERRE ........................1. Connectez le fil de terre en cuivre dénudé 10AWG (2,5 mm) à la ������������� ����� borne de mise à la terre étiquetée sur l’interface. 2. Passez le câble de terre dans le tube protecteur pour basse tension et attachez-le fermement à...

  • Page 9: Mise Sous Tension Et Test

    MISE SOUS TENSION ET TEST..................... Une fois ces étapes réalisées, les Les voyants DEL rouges sur la gauche indiquent Power (Mise sous connexions principales sont terminées. tension), Controller (Programmateur), et Comm (Communications). ����� Mettez l’interface sous tension et observez Ils devraient apparaître dans cet ordre : l’affichage.

  • Page 10: Pour Adresser Les Interfaces Du Programmateur

    POUR ADRESSER LES INTERFACES DU PROGRAMMATEUR......... 1. Installez toutes les unités CI et les connexions de communication. 5. Appuyez une fois sur le bouton vert de l’interface CI, et l’interface SI lui assignera la prochaine adresse disponible. En appuyant sur le 2.

  • Page 11: Réinitialisation De L'interface

    RÉINITIALISATION DE L’INTERFACE................... Si une mauvaise adresse est configurée, réinitialisez la mémoire de l’interface en déconnectant la borne d’alimentation verte à trois fils. Appuyez et maintenez appuyé le bouton vert, et rebrancher la borne d’alimentation. Gardez appuyé le bouton vert jusqu’à ce que l’affichage de test “88”...

  • Page 12: Connexion À Des Capteurs Clik En Option

    Connectez un fil de chaque capteur additionnel aux bornes “Sensor 2” et “Sensor 3”, et connectez l’autre fil de chaque capteur au “Sensor Common”. CAPTEURS ALIMENTÉS......................Les capteurs Rain-Clik sans fil de Hunter ainsi que le Flow-Clik IMMS nécessitent une alimentation 24 VAC sur leurs fils jaunes.

  • Page 13: Rain-Clik™ Sans Fil

    RAIN-CLIK™ SANS FIL ......................1. Acheminez le câble de réception par le tube protecteur pour basse tension. 2. Dénudez puis branchez deux fils d’alimentation jaunes du récepteur du capteur aux bornes d’alimentation de l’interface. 3. Cela doublera le nombre de fils jaunes à chaque terminal : l’un provenant du transformateur de l’interface et l’autre de l’alimentation du capteur.

  • Page 14: Flow-Clik Imms

    FLOW-CLIK IMMS ........................1. Acheminez le câble du capteur Flow-Clik par le tube protecteur pour basse tension. Dénudez puis branchez deux fils d’alimentation jaunes du récepteur du capteur aux bornes d’alimentation de l’interface. 2. Connectez l’un des fils blancs au numéro de capteur, et l’autre au “Sensor Common”.

  • Page 15: Connexion À Un Récepteur Distant En Option (Srr Ou Icr)

    CONNEXION À UN RÉCEPTEUR DISTANT EN OPTION (SRR OU ICR) ......1. Reportez-vous à la documentation du récepteur pour installer correctement le SmartPort de Hunter et prendre connaissance des ® câblages acceptés. Connectez les fils rouge et blanc du SmartPort aux bornes codées en rouge et blanc sur la réglette supérieure...

  • Page 16: Gcbl

    18AWG/ 1 mm, rouge/blanc/bleu/jaune/vert. Utilisé pour raccorder l’interface au programmateur local jusqu’à 2 mètres. DÉCLARATION DE CONFORMITÉ AUX DIRECTIVES EUROPÉENNES ......Hunter Industries déclare que IMMS-CI-E est conforme aux standards des directives européennes, de “compatibilité électromagnétique” 89/336/EEC et de “basse tension” 73/23/EEC.
