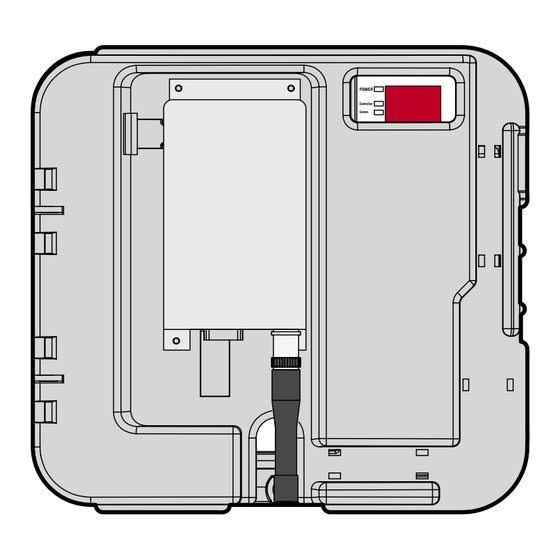

- Page 1 IMMS-R Kit de radiocommunication IMMS-R POWER Controller Comm. Instructions d’installation ®...
-
Page 2: Table Des Matières
TABLE DES MATIERES ......................Avant l’installation ..................................1 Caractéristiques principales ..............................2 Remarques importantes sur l’installation ........................... 3 Installation ....................................3 Interface de programmateur (CI) ............................... 4 Interface de site (SI)................................. 5 Connexion de l’antenne (valable pour les interfaces SI et CI) ...................... 6 Antennes externes .................................. -
Page 3: Avant L'installation
AVANT L’INSTALLATION ......................Le kit de radiocommunication IMMS-R peut être installé sur les Ce système de transmission radio professionnel doit être muni d’une interfaces IMMS-SI (site) ou IMMS-CI (programmateur). Le câble licence dans la plupart des pays, y compris aux États-Unis et au de connexion de données (câble-ruban gris) est préinstallé... -
Page 4: Caractéristiques Principales
CARACTÉRISTIQUES PRINCIPALES..................Gamme de fréquence de fonctionnement : 450-470 MHz Largeur de bande : 12,5 kHz (bande étroite) Puissance de transmission : 2 Watts (réglage d’usine) Contrôle de fréquence : Synthétisé, programmable Stabilité de fréquence : ± 2,5 ppm Type de données : FSK Baud : 1200 Type d’approbations : USA-FCC, Industry Canada Ne pas utiliser dans les zones interdites ! -
Page 5: Remarques Importantes Sur L'installation
REMARQUES IMPORTANTES SUR L’INSTALLATION ............• Si plusieurs interfaces de programmateurs équipés de • Lorsque la communication radio est installée sur une interface communication radio sont installés tout près les uns des autres, il de site SI, la sortie câblée reste disponible. Cela signifie que vous doit y avoir une séparation minimum d’un mètre entre les antennes pouvez avoir des interfaces de programmateurs CI radio et une des interfaces CI. -
Page 6: Interface De Programmateur (Ci)
INTERFACE DE PROGRAMMATEUR (CI) ................1. Choisissez le support de montage de l’interface CI. Un câble-ruban gris sera déjà installé sur une piste. 2. Utilisez les 4 vis fournies pour installer le module radio sur le support (avec l’antenne et les connecteurs de données pointant vers le bas), directement par-dessus le câble-ruban. -
Page 7: Interface De Site (Si)
SI. Il y a deux vis qui correspondent aux homologue du côté du boîtier de l’interface SI. Celui-ci ne sera trous pour l’assemblage du support de l’IMMS-R. Positionnez le également enfichable que dans un sens. support par-dessus les trous de montage et utilisez les deux vis pour fixer le support dans les trous. -
Page 8: Connexion De L'antenne (Valable Pour Les Interfaces Si Et Ci)
CONNEXION DE L’ANTENNE (VALABLE POUR LES INTERFACES SI ET CI)....1. Fixez l’antenne fournie, OU connectez un câble d’antenne externe en option (acheminé vers le boîtier par les ouvertures du tube protecteur pour basse tension), au module radio. La radio dispose d’une fiche BNC femelle (qui devrait pointer vers le bas). -
Page 9: Antennes Externes
ANTENNES EXTERNES......................Suivez attentivement les instructions et les précautions d’installation fournies avec l’antenne externe. Les antennes ne doivent jamais être installées dans le champ de chute de lignes électriques. Les antennes externes doivent normalement se trouver dans un rayon de 5 mètres de la radio avec un câble RG58 de 50 ohms. Les antennes externes peuvent aller jusqu’à... -
Page 10: Procédure De Test De L'interface De Site Si
PROCÉDURE DE TEST DE L’INTERFACE DE SITE SI ............Radio check (Vérification radio). Appuyez et maintenez appuyé le bouton «A» jusqu’à ce que «d1» s’affiche à l’écran. Relâchez, et appuyez une nouvelle fois pour afficher «d2». Appuyez sur «B» pendant une seconde. Cela fera transmettre à la radio un son continu POW ER pendant 5 secondes (vérifie le fonctionnement de la radio, aucun effet Contr oller... -
Page 11: Procédure De Test De L'interface De Programmateur Ci
PROCÉDURE DE TEST DE L’INTERFACE DE PROGRAMMATEUR CI ......Appuyez et maintenez appuyé le bouton vert pendant environ 3 secondes, jusqu’à l’affichage de “d1”. • Run Station (Lancement de la station). L’interface CI demandera automatiquement au programmateur de lancer la station 1 pendant 1 minute (vérification des communications entre l’interface et le programmateur local). -
Page 12: Déclaration De Conformité Aux Directives Européennes
DÉCLARATION DE CONFORMITÉ AUX DIRECTIVES EUROPÉENNES ......Hunter Industries déclare que IMMS-R-KIT est conforme aux standards des directives européennes, de “compatibilité électromagnétique” 89/336/EEC et de “basse tension” 73/23/EEC. _______________________________ Ingénieur des Travaux Hunter Industries Incorporated • Les Innovateurs en Irrigation ©...
