INTERFACE DE PROGRAMMATEUR (CI) .............................................................................

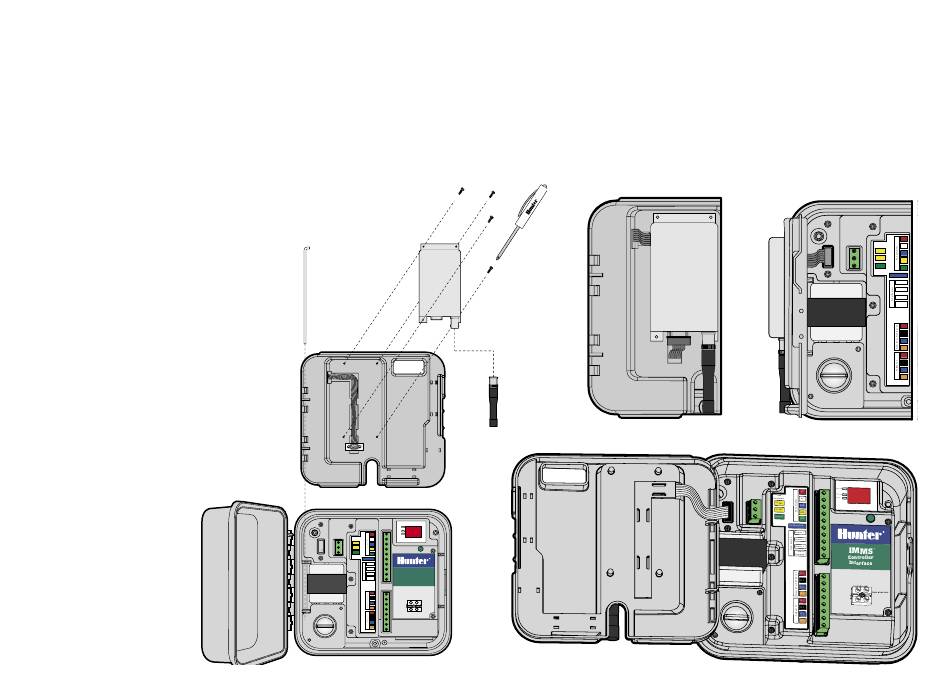

1. Choisissez le support de montage de l'interface CI. Un câble-ruban
gris sera déjà installé sur une piste.
2. Utilisez les 4 vis fournies pour installer le module radio sur le
support (avec l'antenne et les connecteurs de données pointant vers
le bas), directement par-dessus le câble-ruban. Ne pas trop serrer.
3. Installez le support radio en alignant les trous des
charnières avec les charnières du côté gauche du boîtier
de l'interface CI, puis en insérant dans les trous la tige de
charnière fournie. Le support radio
devrait maintenant se balancer
librement.
4. Raccordez le câble-ruban gris au
connecteur homologue sur le module
radio. Seule une des extrémités
du câble sera compatible avec ce
connecteur, et il ne se connectera
que dans un sens. Fixez fermement
le connecteur à la radio avec les deux
vis de verrouillage de chaque côté du
connecteur.
5. Connectez l'autre extrémité du câble-
ruban au connecteur homologue dans
le coin supérieur
gauche de l'interface
CI. Celui-ci ne sera
également enfichable
que dans un sens.
4
POWER
Controller
AC Comm.
From
Transformer AC
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Controller
Sensor
Common
Interface
SI 1
SI 2
Earth Ground
SI 3 Drain wires here
SI 4
CI 1
CI 2
CI 3
CI 4
