Bedieningselementen en aansluitingen

Bedieningsele-
menten en aans-
luitingen

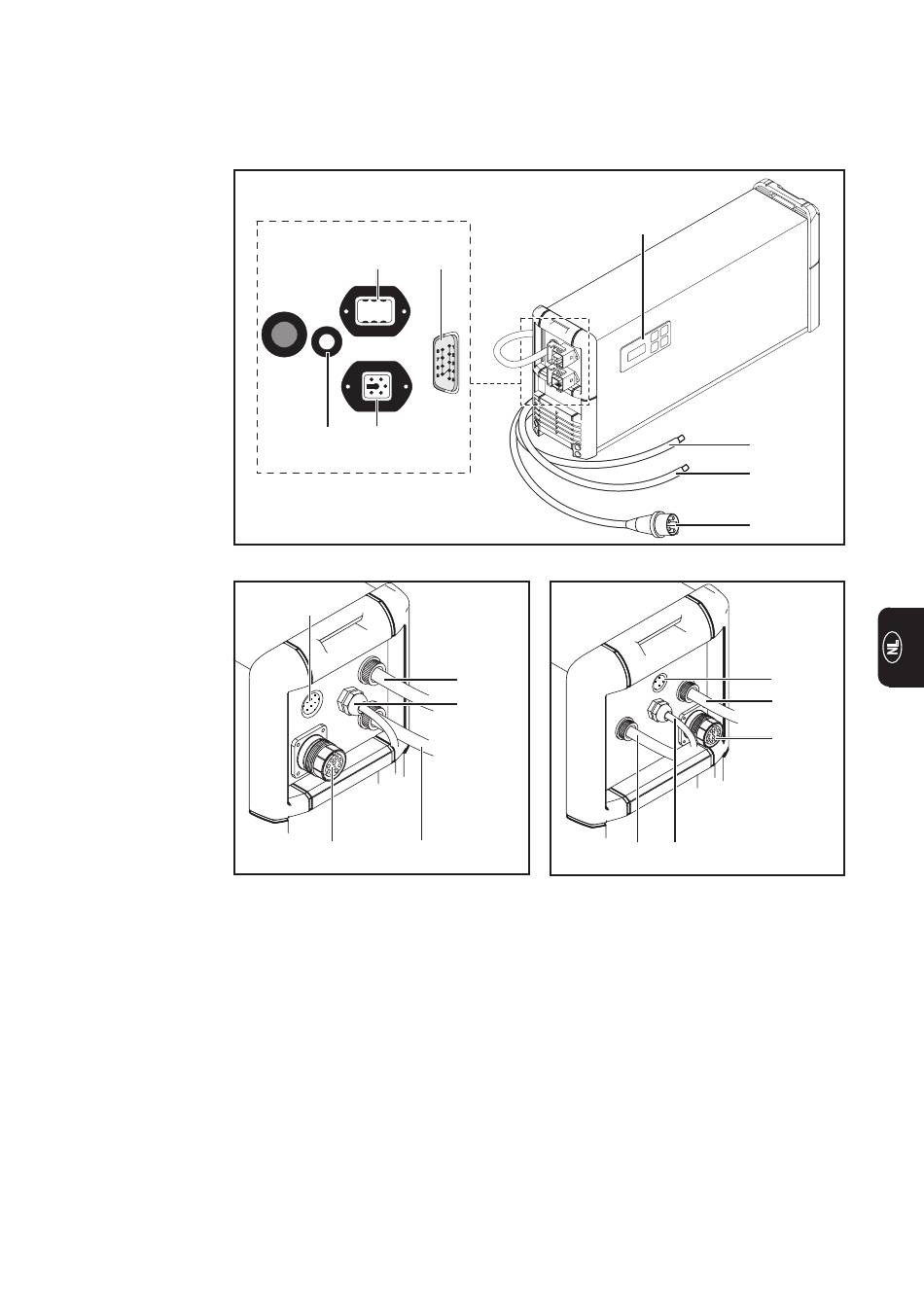

Afb. 1 Bedieningspaneel en aansluitingen aan de voorzijde
Afb. 2 Achterzijde van het apparaat - uitvoering 1
(1) Netvoedingskabel / -stekker
(2) (-) Laadkabel
(3) (+) Laadkabel
(4) Multifunctioneel paneel met geïntegreerd display en membraantoetsenbord
(5) Optionele seriële interface RS 232
(6) Optioneel temperatuurgestuurd laden
(7) Optioneel externe elektrolytcirculatiepomp - stekker X6 / X7
(8) Optioneel Aquamatic / laadeinde
(9) Optionele externe stop
(10) Standaardaansluitbus LocalNet voor optionele externe weergave
(11) Optionele interne elektrolytcirculatie: persluchtuitgang
(12) Optionele interne elektrolytcirculatie: luchtinlaat met luchtfilter
(13) Optionele relaiskaart: doorvoering besturingsleidingen
X7
(6) (7) (9) (5)
(13) (7) (8)
X6
(12)
(2)
(11)
(10) (3)
3
(4)
(11)
(2)
Afb. 3 Achterzijde van het apparaat - uitvoering 2
(3)
(2)
(1)
(12)
(3)
(10)
