4.7

Manutention de l'appareil

Danger !
Risque de blessures dues au port de
charges lourdes !
Le port de charges trop lourdes peut engen-
drer des blessures.
▶
Respectez l'ensemble des lois et autres
prescriptions en vigueur lorsque vous
portez des appareils lourds.
Danger !
Risque de blessures dû à la réutilisation
des poignées de transport.
Les poignées ne sont pas prévues pour être
réutilisées pour un transport ultérieur compte
tenu du vieillissement du matériel.
▶
Ne réutilisez en aucun cas les poignées
de transport.
1. Démontez l'habillage avant. (→ page 12)
Conditions: Le produit est trop encombrant ou trop lourd à transporter.
1
2
4
5
3
7
8

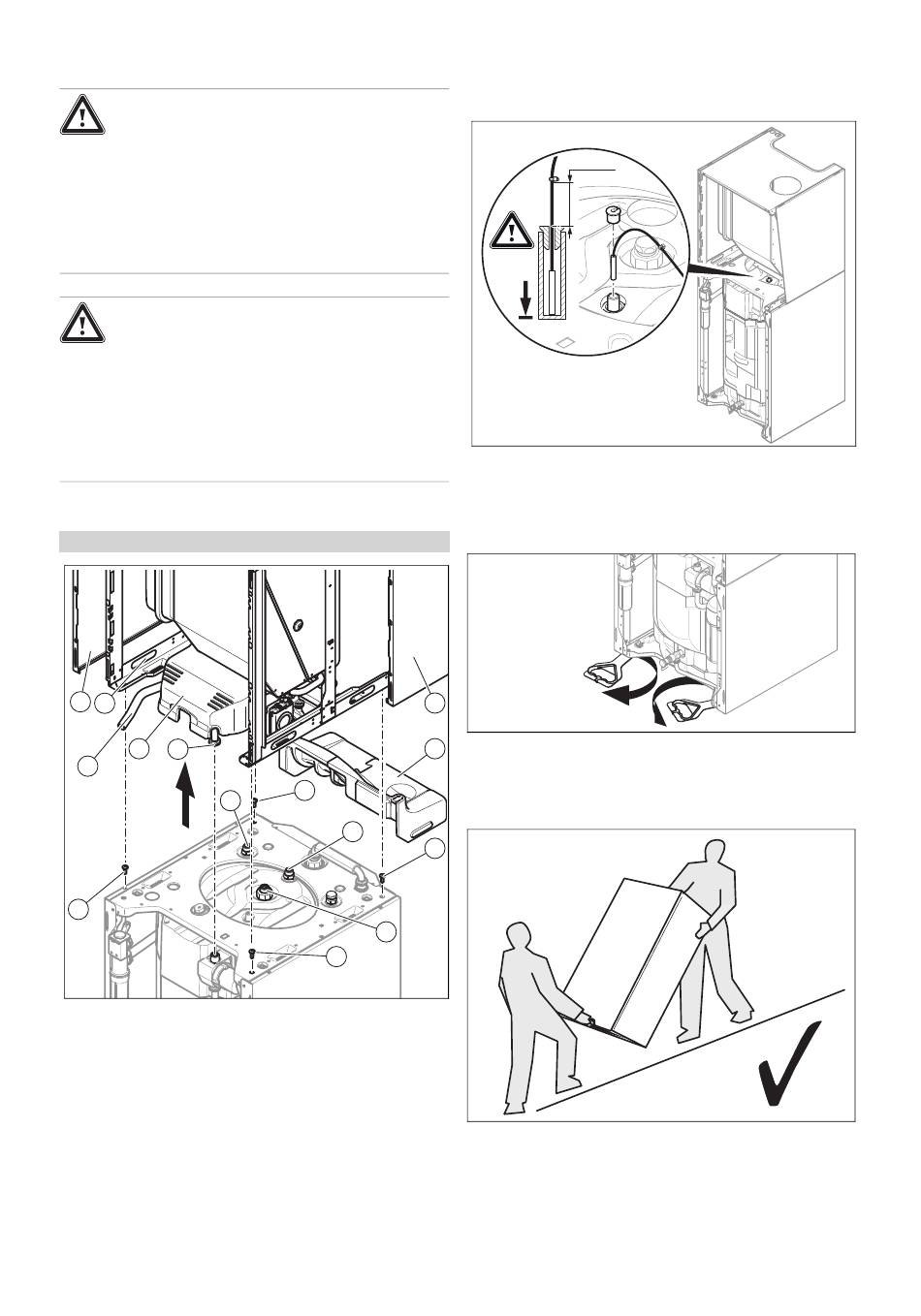

Démontage pour le transport
▶
Démontez les panneaux latéraux (1) pour pouvoir utiliser
les poignées de transport (2).
▶
Desserrez l'écrou (5) de la pompe sanitaire.
▶
Retirez les isolants (4) et (6).
▶
Desserrez l'écrou (10) du ballon sanitaire.
▶
Desserrez l'écrou puis débranchez le tuyau du siphon
(3).
▶
Débranchez le connecteur électrique de la sonde de
température de stockage.
▶
Débranchez les 2 connecteurs électriques de la pompe
sanitaire.
0020181575_02 ecoCOMPACT Notice d'installation et de maintenance
▶
▶
▶
▶
2.
1
6
3.
4.
8
9
8
10
8
5.
Desserrez les écrous (7) et (9) du ballon sanitaire.
Retirez les 4 vis (8).
Procédez dans l'ordre inverse pour remonter l'appareil.
≤40 mm
Montez la sonde de température de stockage comme
indiqué dans l'illustration.
Pour un transport en toute sécurité, utilisez les deux
poignées de transport situées au niveau des deux pieds
avant du produit.
Pivotez vers l'avant les poignées de transport situées
au dessous du produit.
Assurez-vous que les pieds soient vissés à fond afin de
maintenir correctement les poignées de transport.
Transportez uniquement le produit en procédant
comme indiqué précédemment.
Montage 4
11
