5 Installation
▶
Connectez le tuyau d'évacuation des condensats (1) à un
siphon d'évacuation approprié (2).
▶
Assurez-vous que les condensats ne stagnent pas dans
le tuyau d'évacuation.
5.5 Installation du système ventouse
5.5.1

Montage de la ventouse

▶
Montez le conduit du système ventouse comme indiqué
dans la notice de montage du conduit du système ven-
touse.

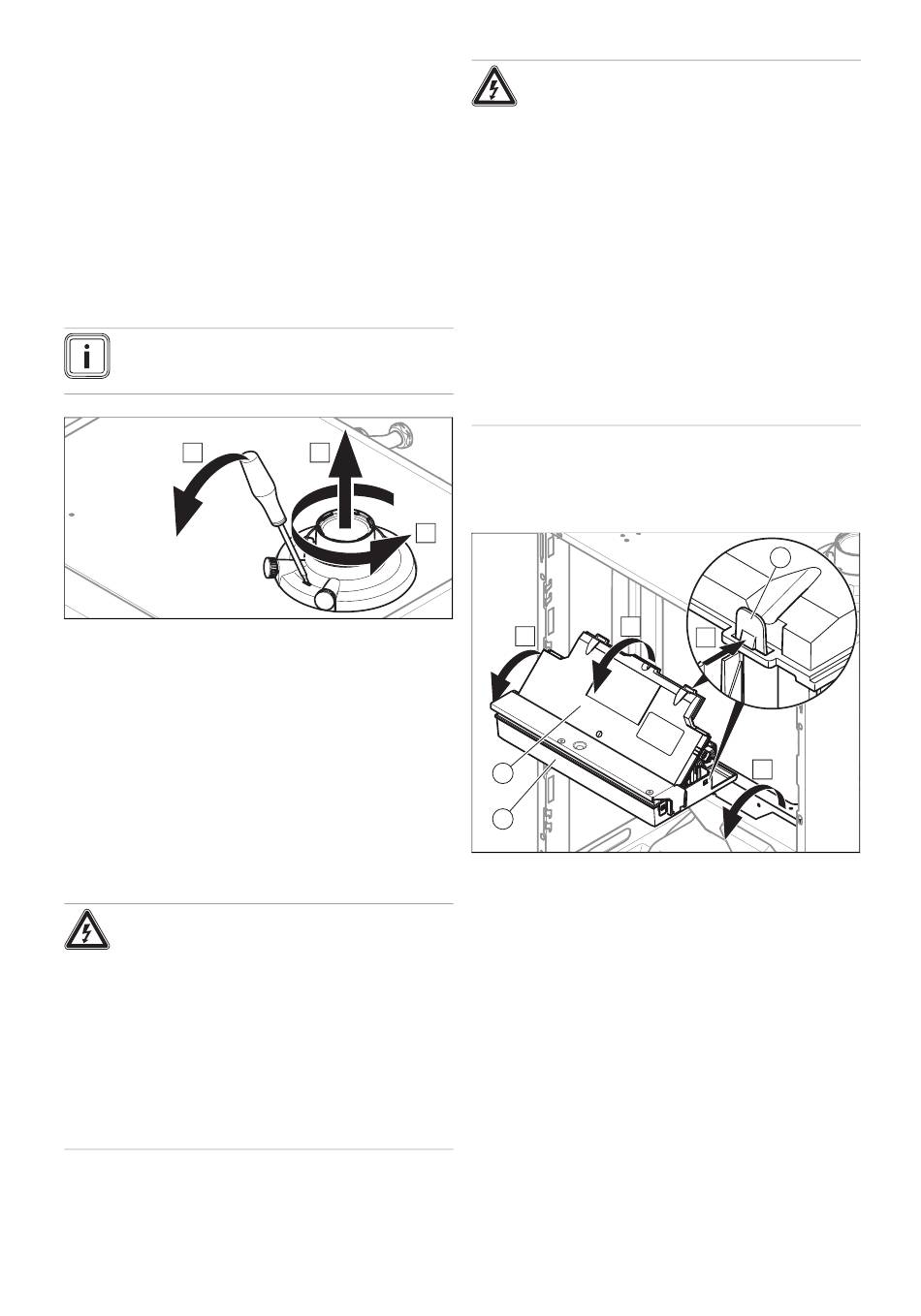

5.5.2 Changement de pièce de raccordement pour
conduit du système ventouse
Remarque
Les appareils sont équipés de série d'un raccord
Ø 60/100 mm.
A
1. Insérez un tournevis dans l'interstice entre les man-
chons de mesure.
2. Enfoncez le tournevis avec précaution (A).
3. Faites tourner la pièce de liaison dans le sens antiho-
raire jusqu'en butée (B) et retirez-la par le haut (C).
4. Insérez une pièce de liaison neuve. Faites bien atten-
tion aux ergots.
5. Faites tourner la pièce de raccordement dans le sens
horaire pour qu'elle s'enclenche.
5.6 Installation électrique
L'installation électrique doit être réalisée exclusivement par
un électricien qualifié.
Danger !
Danger de mort par électrocution !
Tout contact avec les bornes sous tension
peut provoquer de graves blessures. Les
bornes de raccordement au secteur L et N
restent en permanence sous tension, même
lorsque l'appareil est désactivé à l'aide de
l'interrupteur Marche/arrêt :
▶
Coupez l'alimentation électrique.
▶
Protégez l'alimentation électrique pour
empêcher tout réenclenchement.
16
C 5.6.1
5.6.1.1 Ouverture du boîtier électrique
1.
B
2.
3.
4.
5.6.1.2 Fermeture du boîtier électrique
1.
2.
3.
Notice d'installation et de maintenance ecoCOMPACT 0020181575_02
Danger !
Danger de mort en cas d'électrocution dû
à un raccordement électrique non effectué
dans les règles de l'art !
Le raccordement électrique doit être effectué
dans les règles de l'art, sous peine d'altérer
la sécurité de fonctionnement de l'appareil
et d'occasionner des blessures et des dom-
mages matériels.
▶
Vous n'êtes habilité à procéder à l'instal-
lation électrique qu'à condition d'être un
installateur dûment formé et qualifié pour
ce travail.
▶
Vous devez, dans ce cadre, vous confor-
mer aux directives, normes et législations
en vigueur.
▶
Reliez l'appareil à la terre.
Ouverture/fermeture du boîtier électrique
Démontez l'habillage avant. (→ page 12)
C
A
2
1
Rabattez le boîtier de commande (1) vers l'avant.
Libérez les quatre attaches (3) du support à gauche
comme à droite.
Relevez le couvercle (2).
Pour fermer la paroi arrière (2), pressez-la contre le
boîtier de commande (1) en partie basse.
Veillez à ce que les quatre attaches (3) s'enclenchent
bien dans le support avec un déclic.
Faites basculer le boîtier électrique vers le haut.
3
B
A
