Elmo TT-02 RX Mode D'emploi page 173

Español

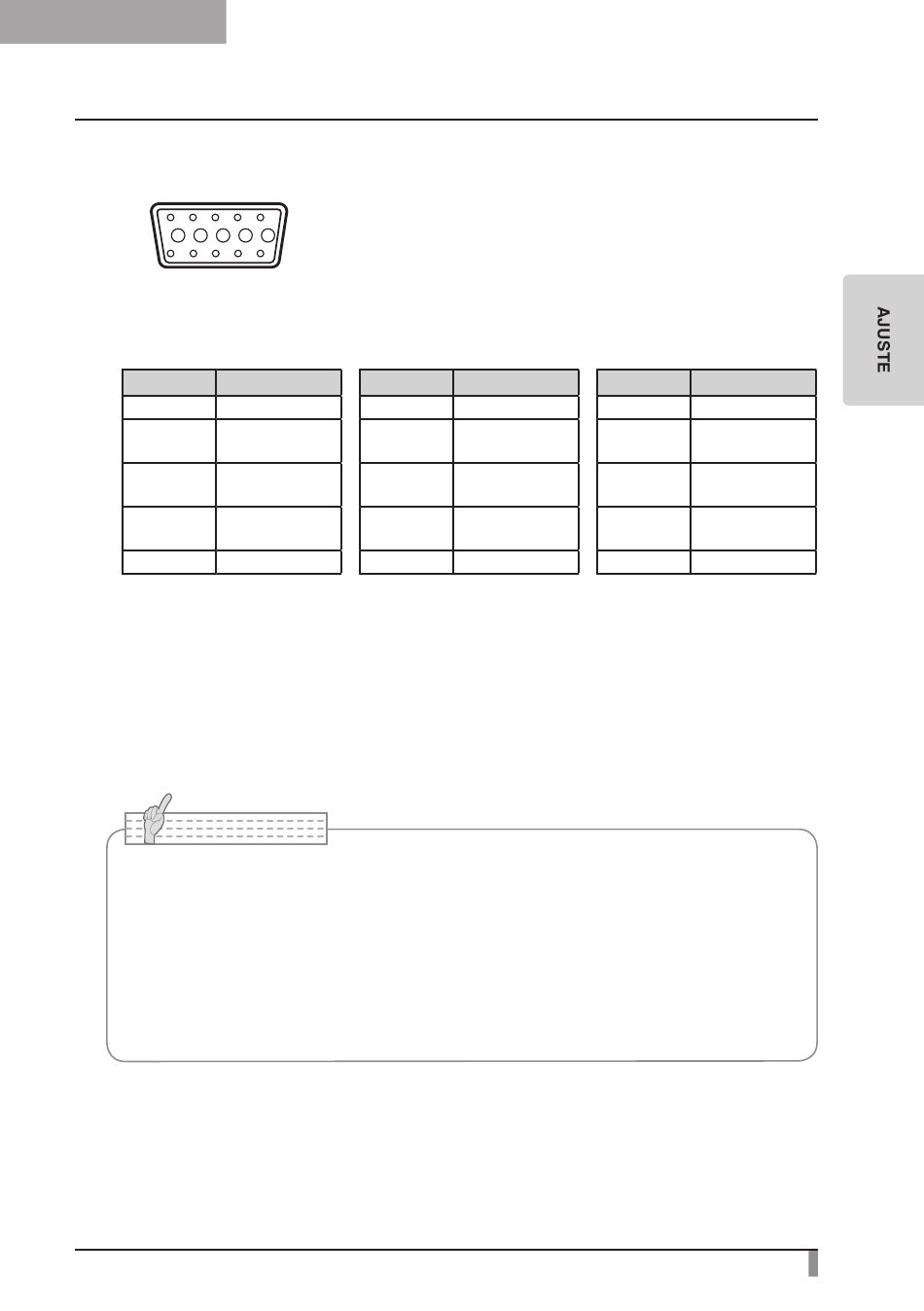

n Especificaciones del terminal de entrada RGB analógico de este producto
Asignación de señal
5 4 3 2
10 9 8 7
15 14 13 12 11
Terminal contraíble
DSUB 15P (hembra)
Asignación de clavijas
Nº de clavija Nombre
1 Señal de vídeo (rojo)
2 Señal de vídeo
3 Señal de vídeo
4
5 Toma de tierra
(3) Para conectar la unidad con el terminal de entrada de vídeo compuesto
Conecte un cable de vídeo para conector de terminal RCA, disponible en el mercado, al
terminal [VIDEO OUT] del panel posterior.
(4) Para conectar el PC con un cable USB
Conecte el cable USB al terminal [USB] del panel posterior.
N o t a
• Se recomienda el uso de un cable USB compatible con USB 2.0.
• Si lo conecta a un conector USB encendido, es posible que el PC no reconozca este
dispositivo.
• Dependiendo del entorno USB utilizado por el PC o el equipo periférico que utiliza
el cable compatible con USB 2.0, es posible que se interrumpa la transferencia de
imágenes.
• No se garantiza el funcionamiento en todos los entornos.
1
Señal de video: Analógica de 0,7 V(p-p) con terminación de 75Ω
Señal sincronizada horizontal: Nivel TTL (polaridad positiva/negativa)
6
Señal sincronizada vertical: Nivel TTL (polaridad positiva/negativa)
Nº de clavija
6
7
(verde)
8
(azul)
NC 9
10
Nombre Nº de clavija
Toma de tierra (rojo)
Toma de tierra
(verde)
Toma de tierra
(azul)
NC
Toma de tierra
Nombre
11 Toma de tierra
12 NC
13 Señal sincroni-
zada horizontal
14 Señal sincroni-
zada vertical
15 NC
171
