2. Montage
2−24
3. Fixez le multipôle à l'aide de vis inoxydables N x M5 selon
la norme DIN EN ISO 4762 (voir Tab. 2/13).
Please note
Assurer une profondeur de vissage des vis de 7,5 mm ai
mnimum 9,5 mm au maximum.

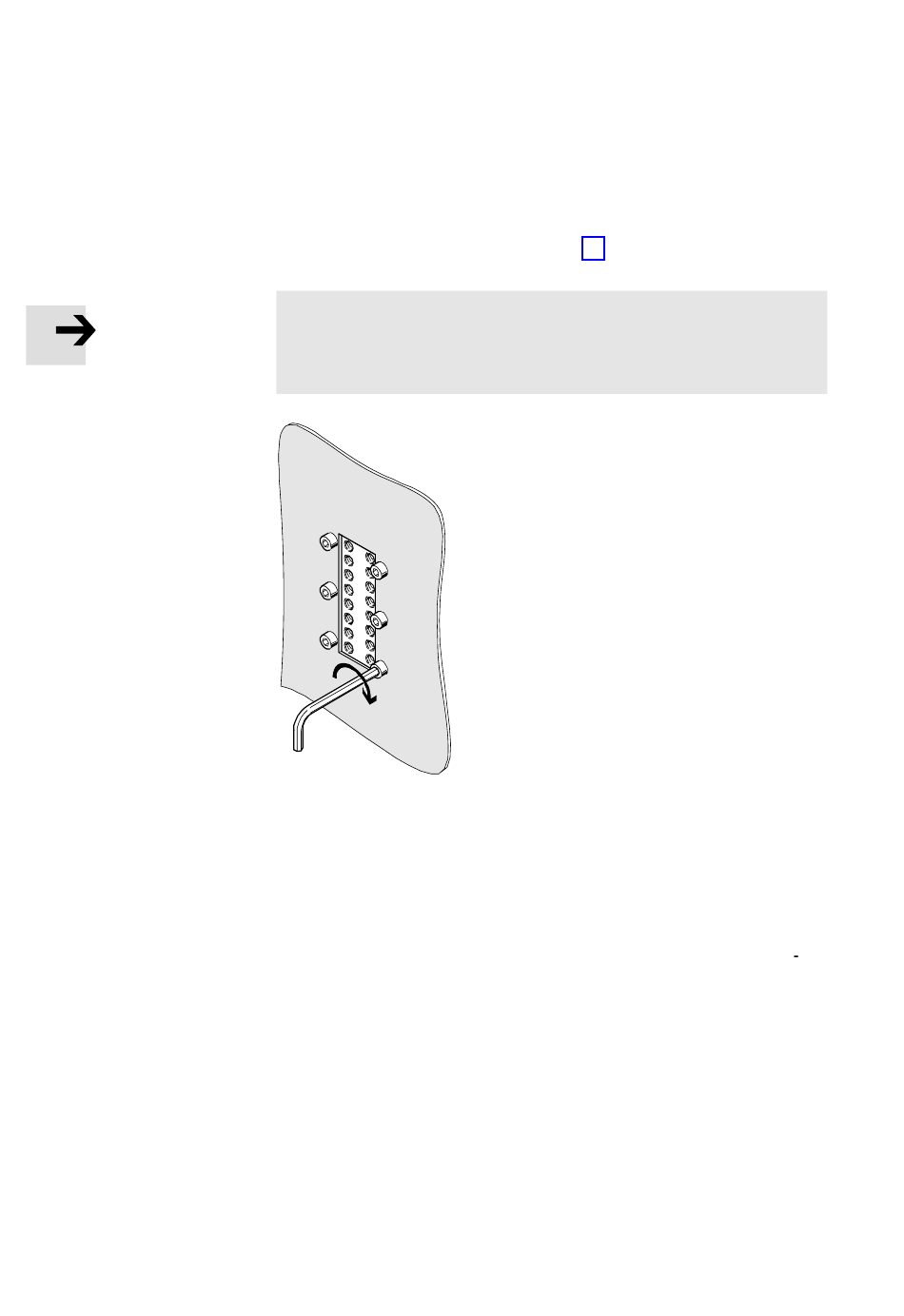

Fig. 2/11 : Fixation de l'embase pneumatique multipôle
pour armoire électrique
4. Serrer les vis en respectant le couple de serrage autorisé.
5. Fixer le terminal de distributeurs CPV10−EX−VI sur l'em
base pneumatique multipôle pour armoire électrique.
M = 4,5 ... 5,5 Nm
Festo P.BE−CPV10−EX−VI−FR fr 0706b
