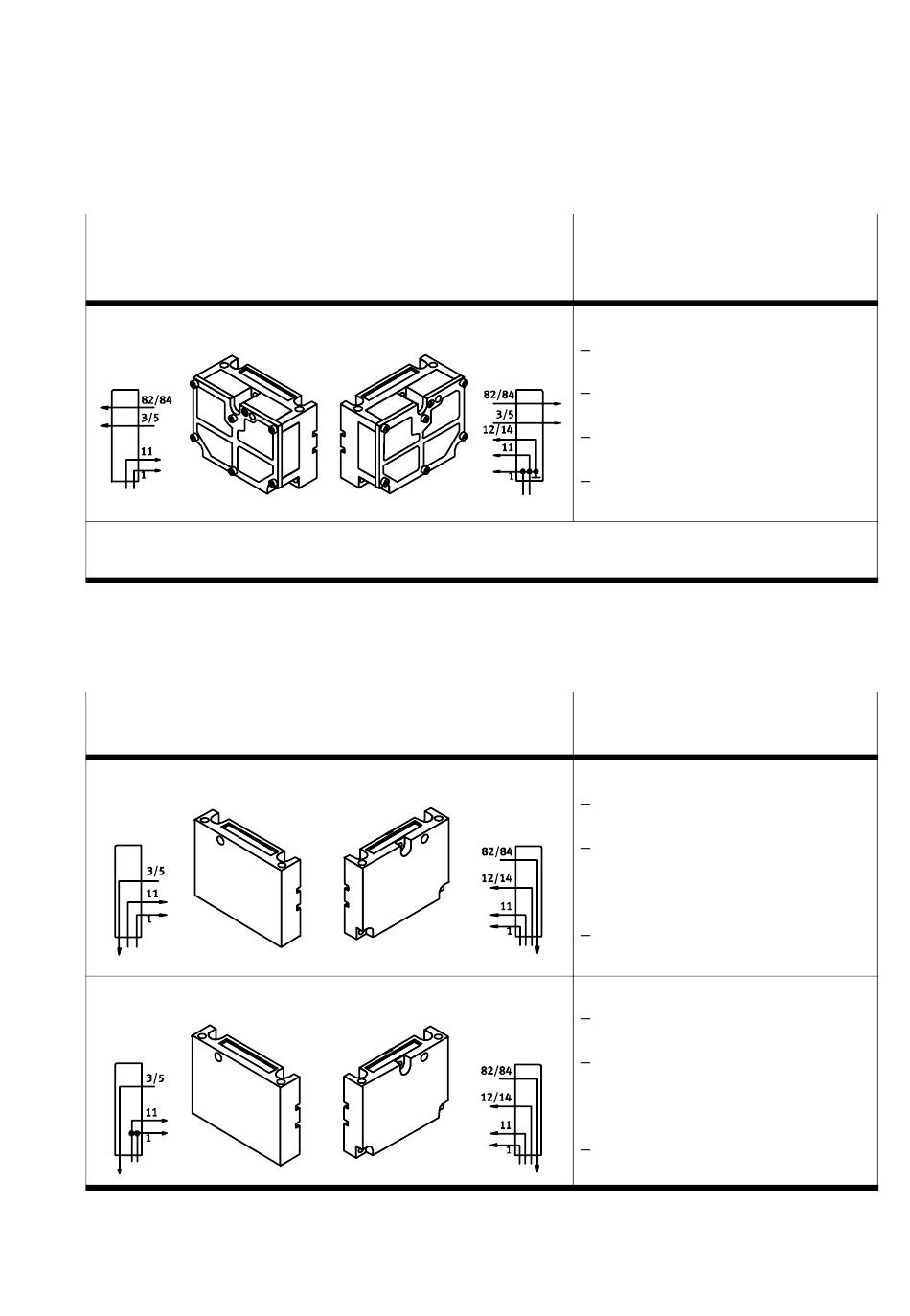

B. Sommaire des composants
Paire de plaques d'extrémité pour air de pilotage
interne et embase pneumatique multipôle, avec
silencieux plat
CPV10−EPL−PEU−EX
Î Î Î Î
Î Î
Î Î Î Î
Î Î
Î Î
Î Î
Î Î
Î Î Î Î
*)
Obturer les raccords 11 et 12/14 sur l'embase pneumatique multipôle en dessous de la plaque
d'extrémité droite.
Tab. B/11 : Plaques d'extrémité pour air de pilotage interne et embase pneumatique
multipôle, avec silencieux plat
Paire de plaques d'extrémité pour air de pilotage
externe et embase pneumatique multipôle
CPV10−EPL−PE
CPV10−EPL−PG
Tab. B/12 : Plaques d'extrémité pour air de pilotage externe et embase pneumatique
multipôle
Festo P.BE−CPV10−EX−VI−FR fr 0706b
CPV10−EPR−PGU−EX
Î Î Î Î Î
Î Î Î
Î Î Î Î
Î Î
Î Î
Î Î
Î Î Î Î Î Î Î Î
Î Î Î Î
Î Î Î Î
Î Î
CPV10−EPR−PE
CPV10−EPR−PE
Description
Code d'ident. J
Raccordements sur l'embase
pneumatique multipôle
Evacuation de l'air d'échappement
par le silencieux plat.
Possibilité de séparer des zones
de pression
Nombre maximal de zones de
pression : 3
Description
Code d'ident. C
Raccordements sur l'embase
pneumatique multipôle
La séparation de zones de
pression n'est possible qu'avec la
plaque de séparation dotée du
code d'identification T.
Nombre maximal de zones de
pression : 4
Code d'ident. −−−
Raccordements sur l'embase
pneumatique multipôle
La séparation de zones de
pression n'est possible qu'avec la
plaque de séparation dotée du
code d'identification T.
Nombre maximal de zones de
pression : 3
*)
B−15
