2. Montage
1
Une vis par
plaque
d'extrémité
M4 x 10
2
Rail symétrique
3
Douille de
positionnement
4
Brides de serrage
sur rail

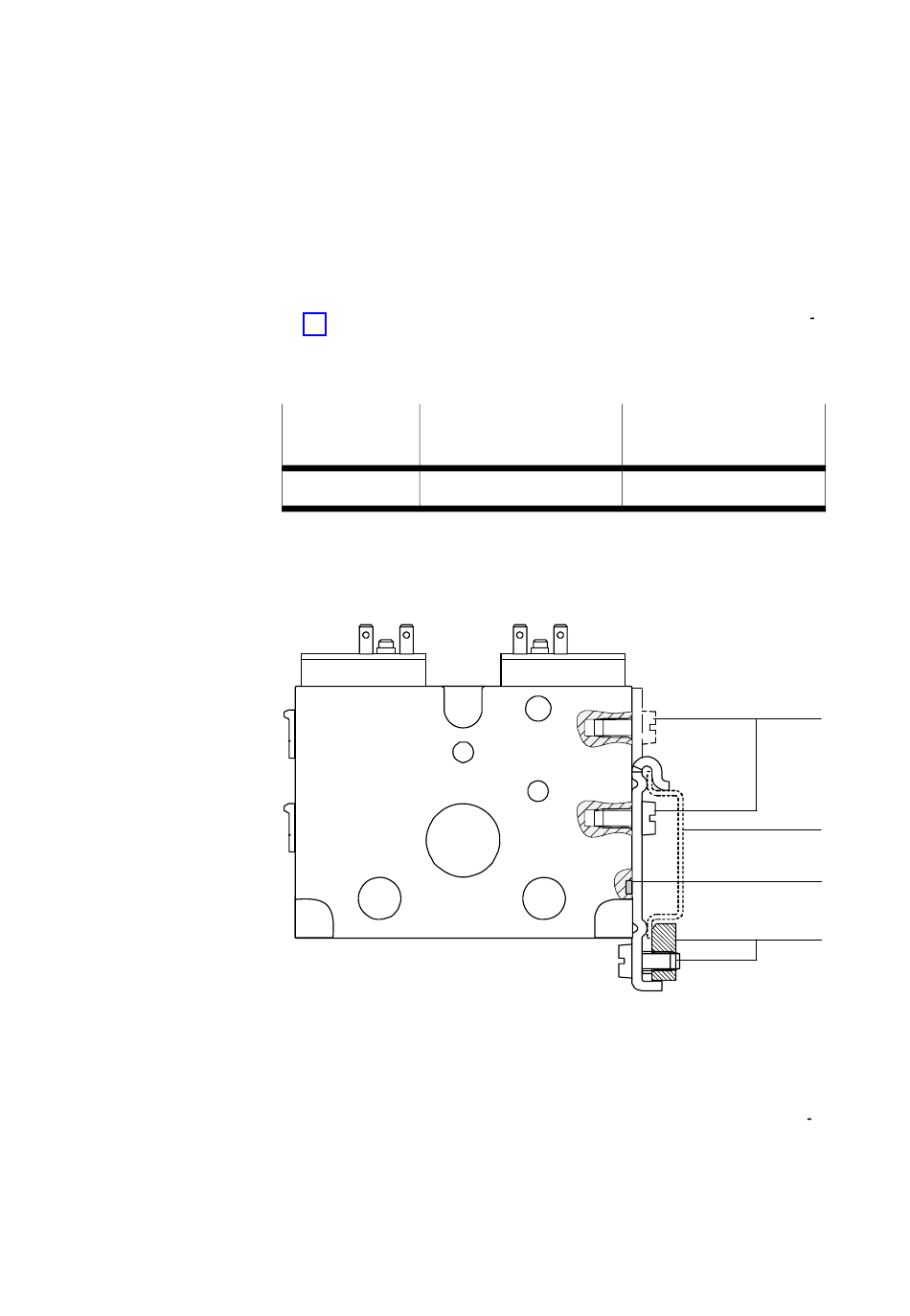

Fig. 2/2 : Montage sur rail du terminal de distributeurs CPV10−EX−VI
2−10
Fixer le rail sur le support tous les 100 mm env.
·
Visser les 2 montants sur les plaques d'extrémités à l'aide
·
des vis auto−taraudeuses fournies, comme indiqué sur la
Fig. 2/2. Vérifier que le pion de positionnement des mon
tants s'engage dans l'encoche prévue sur le terminal de
distributeurs CPV10−EX−VI.
Terminal de
Vis auto−taraudeuse Couple de serrage
distributeurs
CPV10−EX−VI
M4 x 10
Tab. 2/7 : Adaptateur pour rail, couples de serrage
Accrocher le terminal de distributeurs CPV10−EX−VI sur le
·
rail. Empêcher le basculement ou le glissement du termi
nal CPV10−EX−VI en serrant la bride de serrage sur le rail.
1,5 Nm
Festo P.BE−CPV10−EX−VI−FR fr 0706b
