B. Sommaire des composants
Paire de plaques d'extrémité pour air de pilotage
externe avec raccordements pneumatiques et
silencieux plat
CPV10−EPL−E
CPV10−EPL−EU−EX
Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î

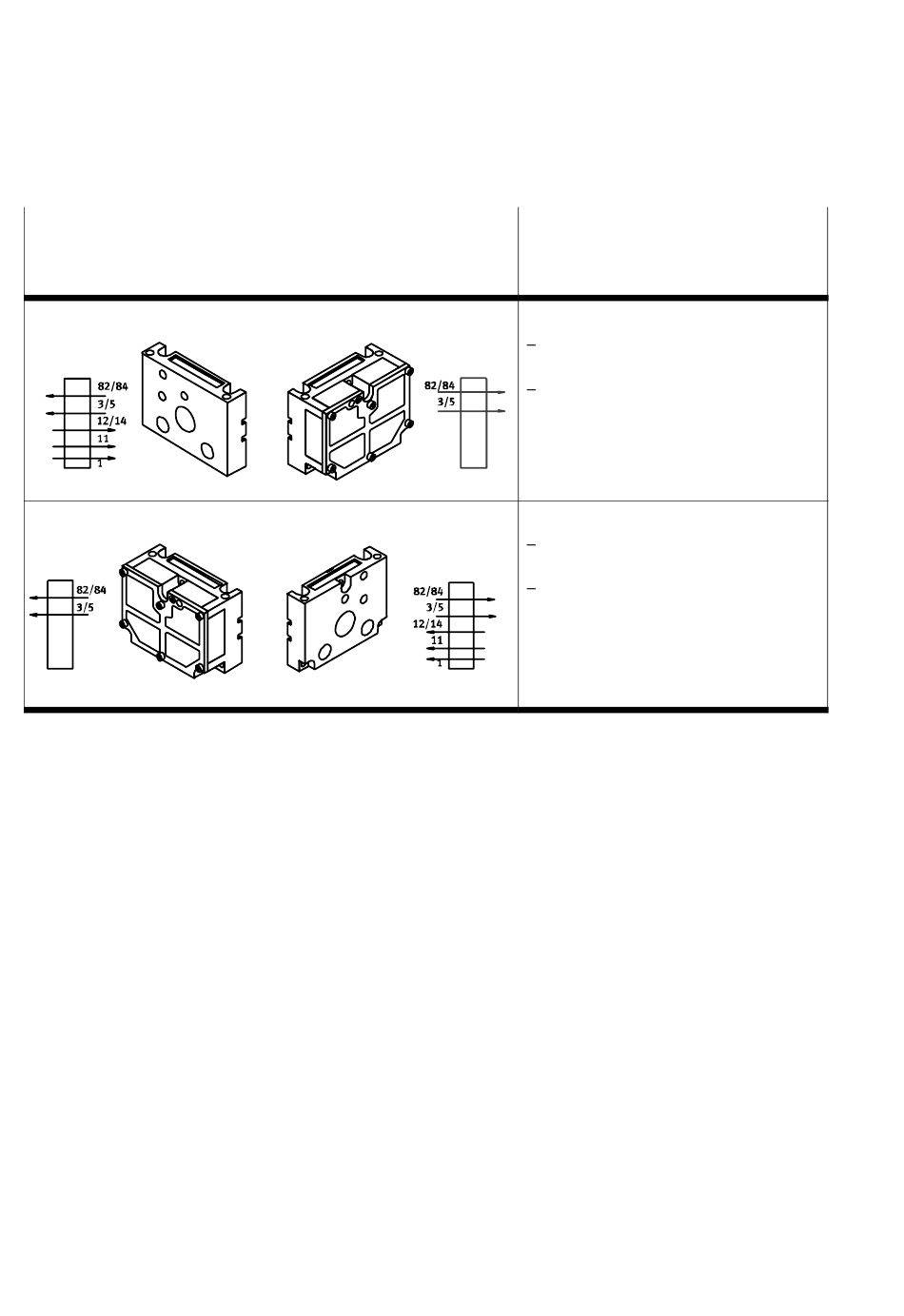

Tab. B/9 : Plaques d'extrémité pour air de pilotage externe, avec silencieux plat
B−12
CPV10−EPR−EU−EX
Î Î Î Î Î Î Î
Î Î Î Î Î Î Î
Î Î Î Î Î Î Î
Î Î Î Î Î Î Î
CPV10−EPR−E
Description
Code d'ident. D
Raccordements seulement sur la
plaque d'extrémité gauche
Aucune possibilité de séparer les
zones de pression
Code d'ident. C
Raccordements seulement sur la
plaque d'extrémité droite
Aucune possibilité de admise
