5 | Montage/installation
1
2
3
4
5
6
7
8
9
Fig. 17: LAN
10
A
46 / 100

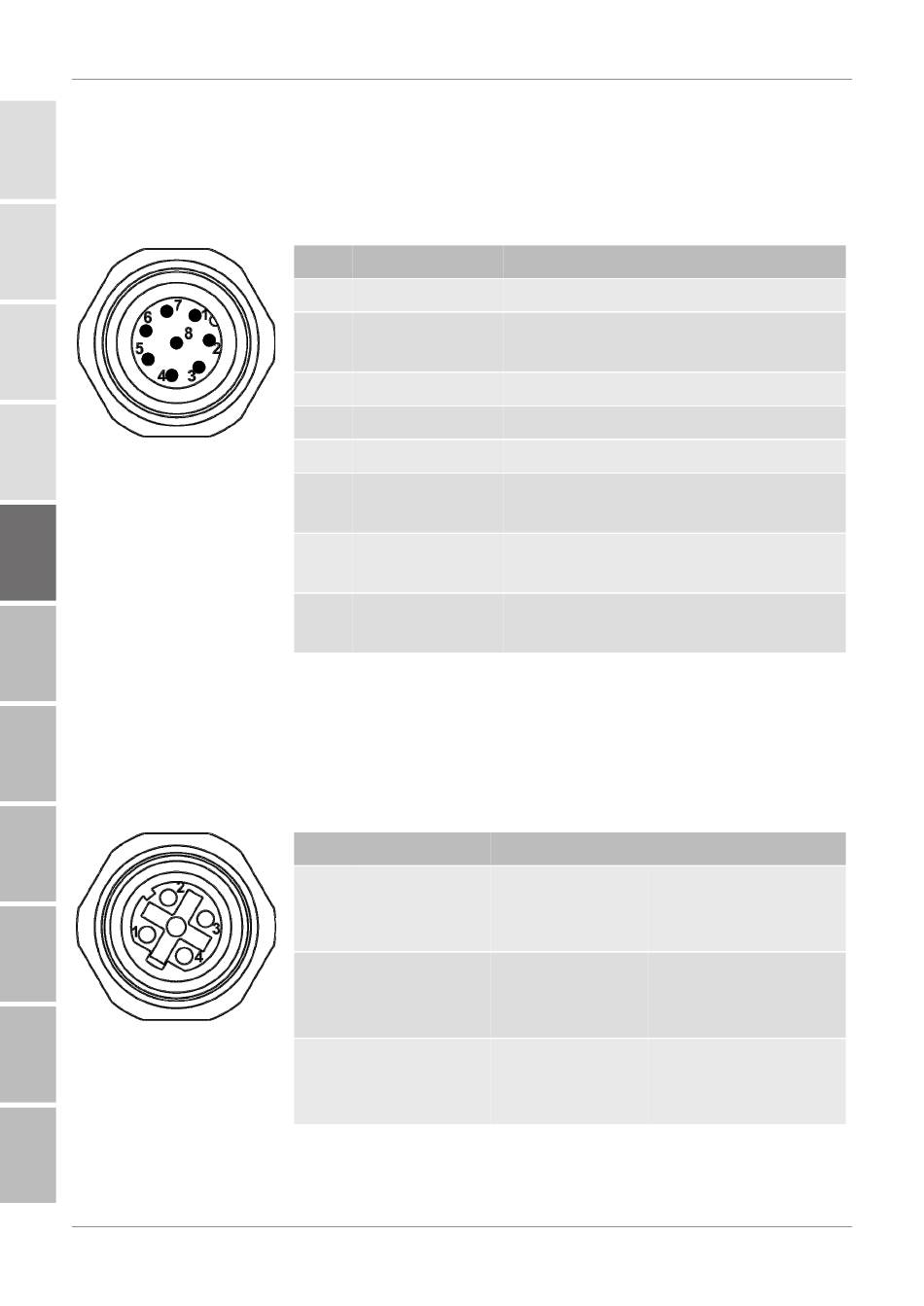

5.3.1 Affectation des broches du connecteur mâle
8 broches
Le connecteur mâle de raccordement a l'affectation des
broches suivante.
Pin Signal
1 18 ... 30 V DC
2 S2
3 GND
4 GND
5 HSI
6 RS 485+ /
CAN H
7 RS 485- /
CAN L
8 S1
Tab. 13: Affectation des broches, 8 broches
5.3.2 Affectation des broches – Connexion LAN
L'affectation des broches de la douille de raccordement LAN
est la suivante.
Pin Signal
1 ETH TX+
2 ETH RX+
3 ETH TX-
HYDAC FILTER SYSTEMS GMBH
Description
Tension d'alimentation Vs
Sortie de commutation 2 (binaire, 0 V
ou Vs)
HYDAC Sensor Interface
Sortie de commutation 1 (binaire, 0 V
ou Vs)
Description
Réseau (LAN) Port Ethernet pour
transfert de données
+
Réseau (LAN) Port Ethernet pour ré-
ception des données
+
Réseau (LAN) Port Ethernet pour
transfert de données
-
