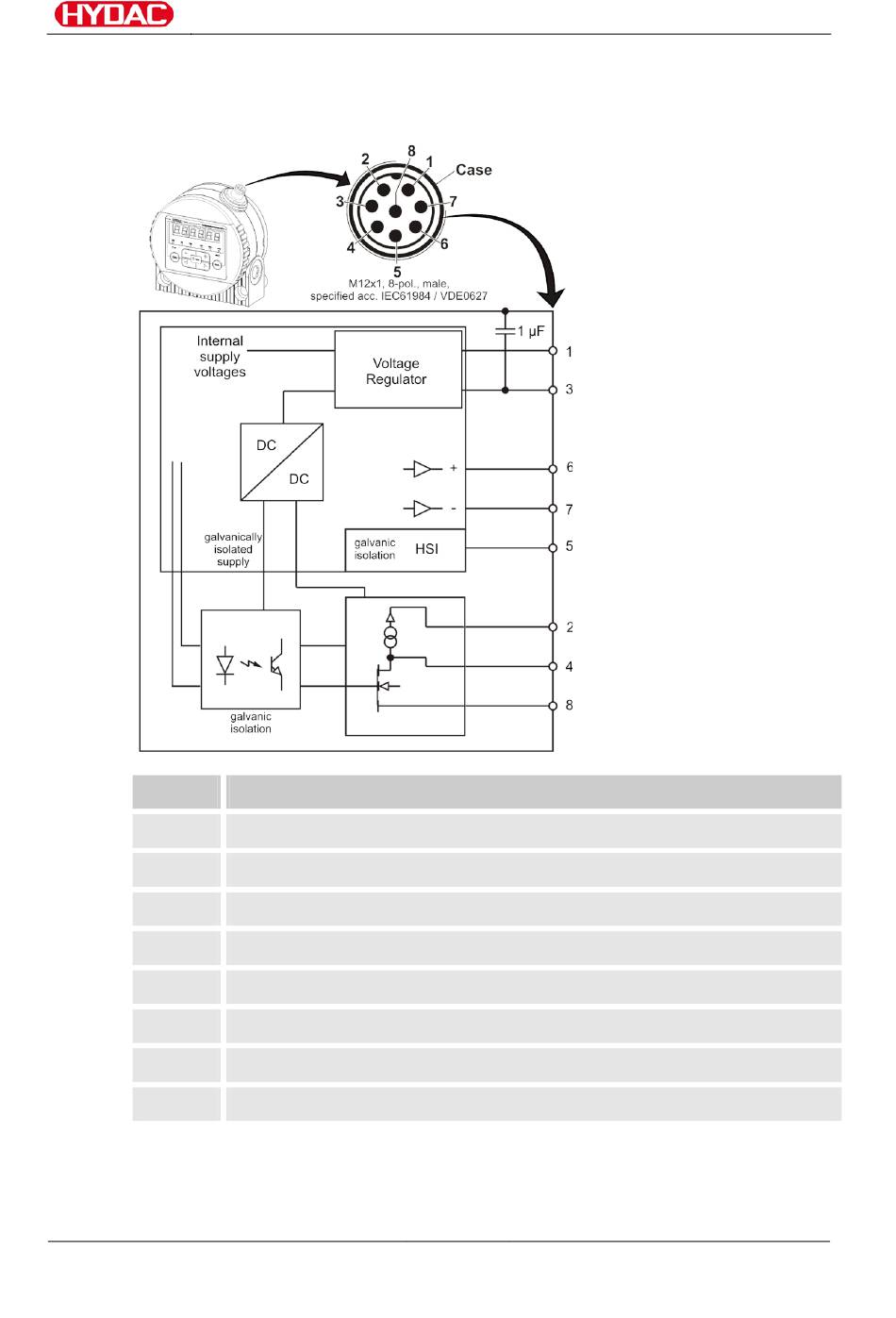

Raccordement électrique du capteur
Affectation des broches
Pin
1
2
3
4
5
6
7
8
La sortie analogique est une source active de 4 - 20 mA ou 2 - 10 V DC.
La sortie de commutation est un MOSFET Power à canal n passif et est
normalement ouverte. Le bloc de connexion est en contact avec le corps de
l'appareil.
ContaminationSensor CS1000
BeWa CS1000 3764916d 300 fr 2017-09-25.docx
Affectation
Alimentation en tension 9 ... 36 V DC
Sortie analogique + (active)
GND Alimentation en tension
GND ANALOGIQUE/SORTIE DE COMMUTATION
HSI (HYDAC Sensor Interface)
RS485 +
RS485 -
Sortie de commutation (passive, contact normalement ouvert)
Raccordement électrique du capteur
fr
Page 28 / 140
2017-09-25
