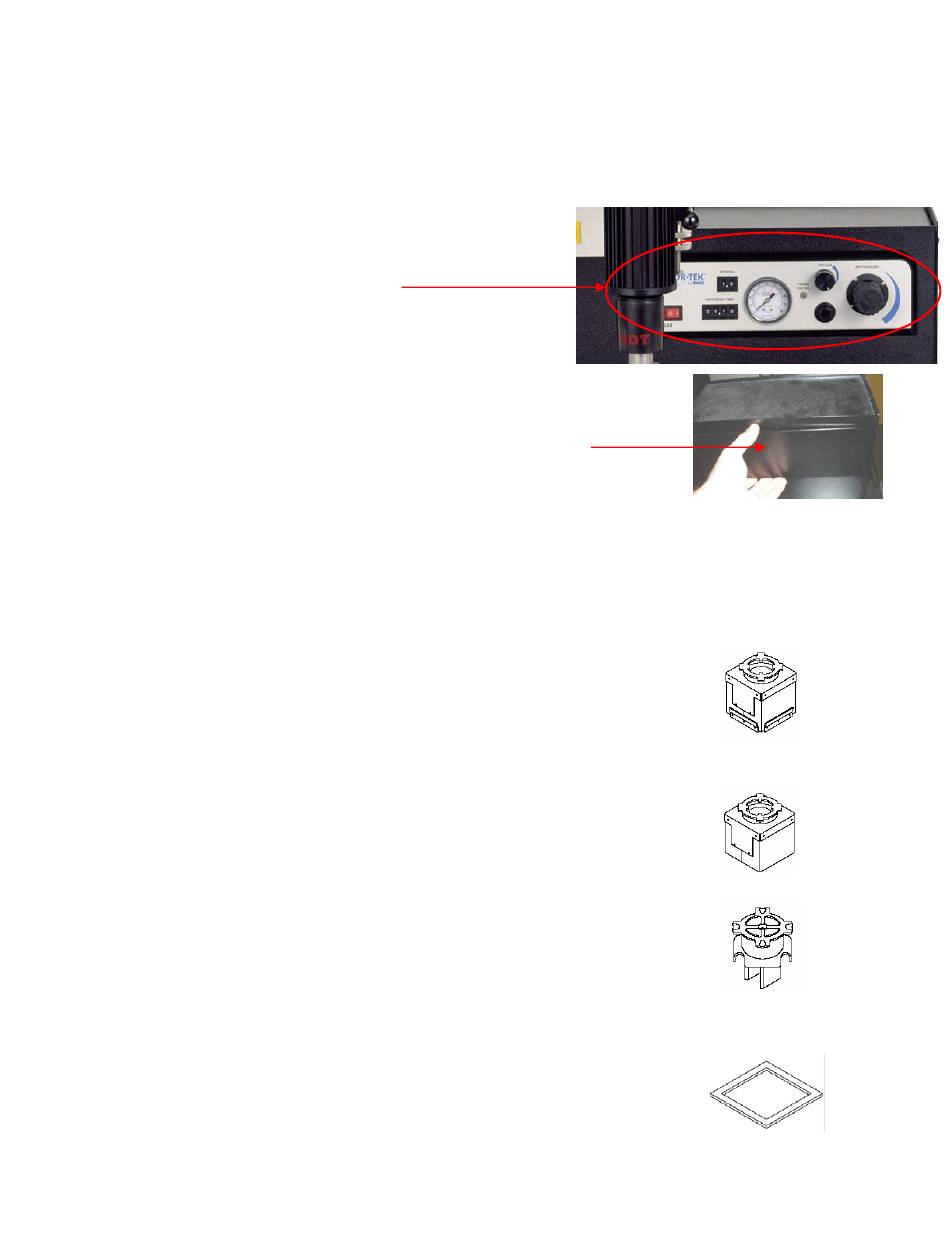

Station numérique ST 600 de distribution de pâte à souder en option
La station ST 600 peut être installée sur la station ST 350. Au départ de l'usine, la station ST 350 est
munie d'un panneau qui recouvre le support d'accueil de la station ST 600. Retirer simplement le
panneau puis insérer la station ST 600 dans son support.
Emplacement du
support d'accueil de
la station ST600
Sélection des buses
La sélection de la buse appropriée est essentielle pour obtenir une installation ou une extraction de
composant de qualité. Chaque buse de la station ST 350 est conçue pour bien diriger l'air chaud. Des
buses personnalisées sont disponibles sur demande. Les buses de la station ST 350 sont disponibles en
4 configurations de base.
Buses à échappement d'air (V-A-N)
Elles sont utilisées pour l'extraction et l'installation de composants type boîtier à
billes (BGA).
Buses boîtiers
Elles sont utilisées pour l'extraction ou le remplacement de composants pour
montage en surface qui ont des broches de soudure aux quatre coins du
composant (ex : boîtiers plats QFP et PLCC à broches en J).
Buses à forme structurée
Elles sont utilisées pour l'extraction ou le remplacement de composants pour
montage en surface qui ont des broches de soudure sur deux côtés du
composant (ex : boîtiers SOIC à connexions courtes).
Sélection du modèle
Des modèles pour l'alignement sont utilisés pour faciliter l'alignement
buses V-A-N sur la carte du circuit lorsque des boîtiers à billes (BGA) sont
montés. La DI (dimension intérieure) du modèle doit correspondre au
périmètre du modèle de la carte à BGA.
© 2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés.
Retrait du couvercle
du panneau
des
Page 13 de 48
