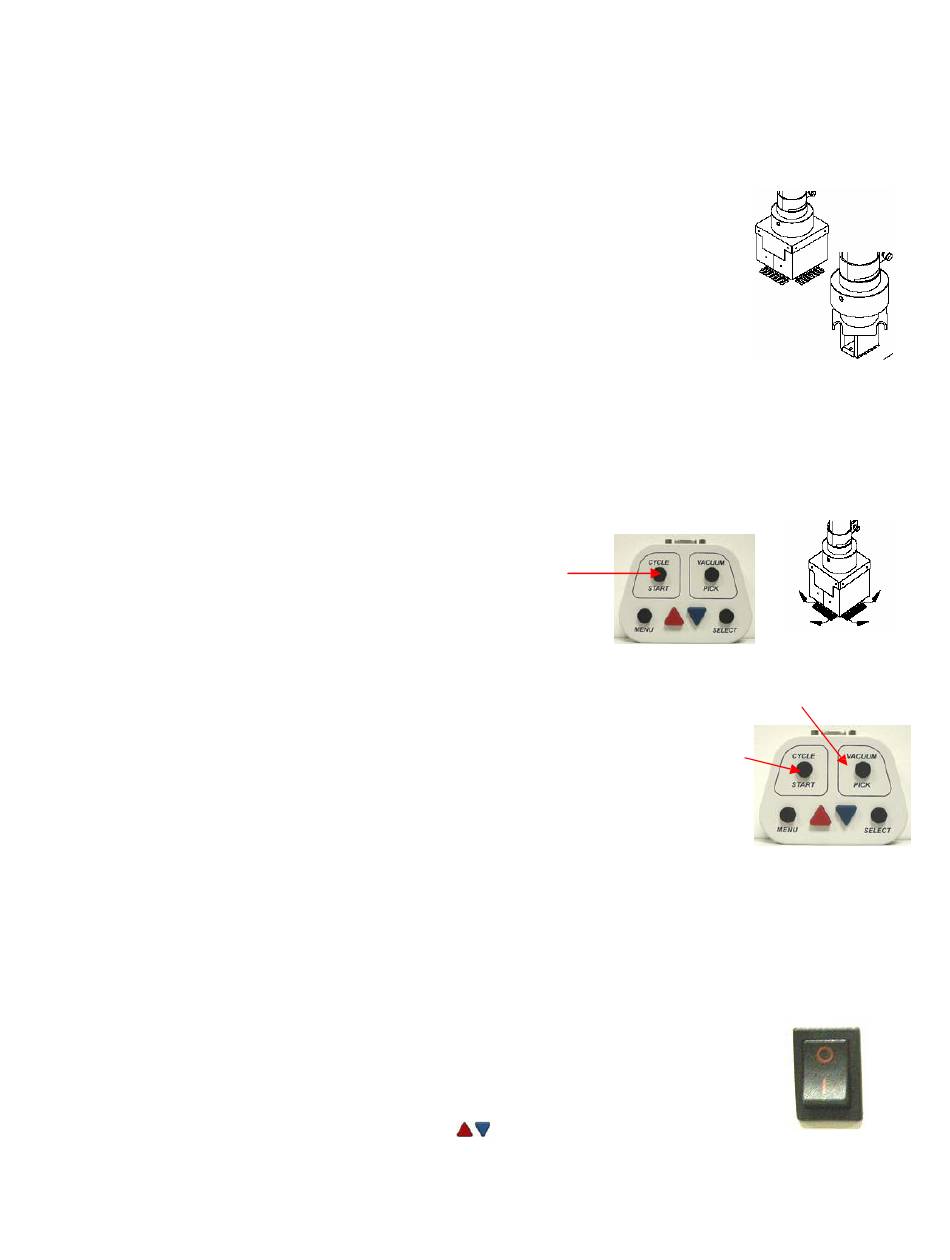

11. À l'aide de la commande de réglage de la hauteur de la pompe d'aspiration, régler la position
du composant.
a) Selon le composant, d'environ 1 mm (0,040") entre le bas du composant et le bas de la
buse avec une buse de forme boîtier ou structurée.
b) Jusqu'à toucher le composant type boîtier à billes avec les buses V-A-N.
12. Abaisser la buse (et le composant) jusqu'au point où les broches du
composant reposent sur le modèle du circuit ou sont justes au-dessus.
REMARQUE : Si le composant est placé par avance sur un modèle de
13. S'assurer que la buse est d'équerre avec la carte. (Si un réglage est nécessaire, voir la
section sur le Positionnement de la tête de brasage à la page 20)
REMARQUE : Toute opération de préchauffage nécessaire doit déjà avoir eu lieu avant de
14. Appuyer et maintenir l'interrupteur de cycle pour activer
le cycle de chaleur.
(L'air chaud est alors appliqué sur la pièce remaniée)
15. Lorsqu'une aspiration maintient le composant en place, relâcher puis maintenir l'interrupteur
de la pompe d'aspiration pendant au moins 0,5 seconde pour arrêter l'aspiration et relâcher
le composant. Relâcher l'interrupteur de l'aspiration.
16. Une fois que la soudure a fondu, relâcher l'interrupteur de cycle du fer
(pour couper la chaleur) et relever doucement la tête de brasage de la
carte.
Extraction temporisée
Le mode temporisé permet un contrôle supplémentaire du processus grâce à l'addition d'une durée
de cycle définie par l'opérateur et un fonctionnement automatique de la pompe d'aspiration pour
maintenir et relâcher les composants.
REMARQUE : La durée peut être déterminée par l'aspect visuel de la soudure ou par l'usage d'un
thermocouple.
1.
Installer la buse et la coupelle de succion appropriées sur la tête de brasage.
2. Placer l'interrupteur de marche (sur le panneau avant de la station) sur la
position ON.
3. Utiliser les touches de défilement
© 2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés.
circuit, abaisser la buse à la hauteur requise au-dessus de
la carte. Une hauteur de 1 mm (.040") au-dessus de la
carte est recommandée avec les buses de type boîtier ou
à forme structurée.
continuer.
(
) pour sélectionner la DEL Timed Install.
Page 29 de 48
