Adaptateur de buse pour montage rapide

L'adaptateur pour montage rapide de la station ST 325 permet de
changer rapidement les buses de la station ST 325 PACE. Attacher
l'adaptateur au dispositif chauffant du fer en suivant les instructions ci-
après.

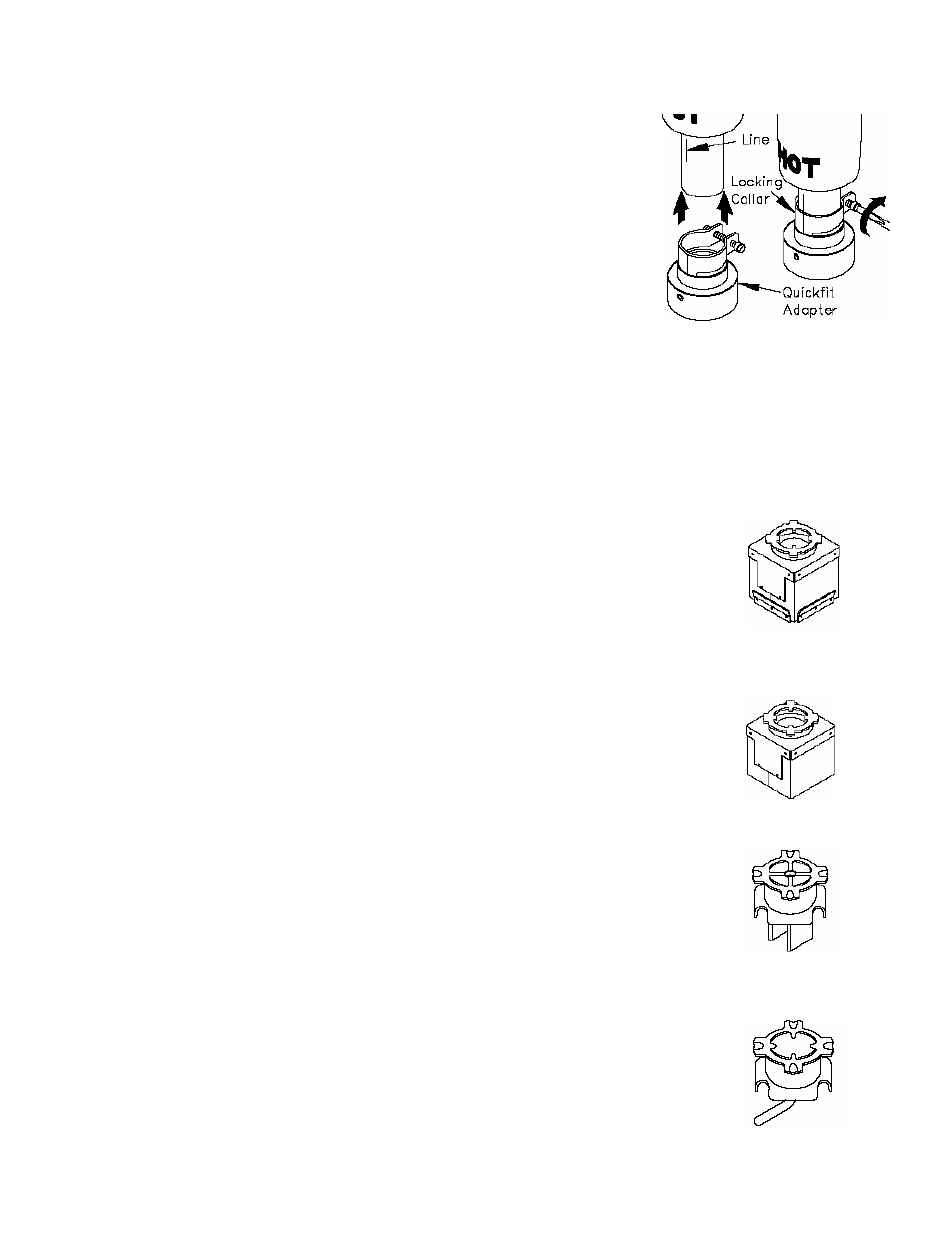

1. Insérer l'adaptateur pour montage rapide dans l'extrémité du
dispositif chauffant du fer comme indiqué ci-contre.
2. Positionner l'adaptateur de façon à ce que la ligne sur le dispositif
chauffant soit alignée avec l'une des 3 lignes (1 ligne longue et 2
lignes courtes) du collier de fixation. Serrer la vis du collier de
fixation pour bloquer l'adaptateur en position.
Sélection des buses
La sélection de la buse appropriée est essentielle pour obtenir une mise en place ou une extraction de
composant de qualité. Chaque buse de la station ST 325 est conçue pour bien diriger l'air chaud. Des
buses personnalisées sont disponibles sur demande. Les buses de la station ST 325 sont disponibles en
4 configurations de base.
Buses à échappement d'air (V-A-N)
Elles sont utilisées pour l'extraction et l'installation de composants type boîtier à billes
(BGA).
Buses boîtiers
Elles sont utilisées pour l'extraction ou le remplacement de composants pour
montage en surface qui ont des broches de soudure aux quatre coins du composant
(ex : boîtiers plats QFP et PLCC à broches en J).
Buses à forme structurée
Elles sont utilisées pour l'extraction ou le remplacement de composants pour
montage en surface qui ont des broches de soudure sur deux côtés du composant
(ex : boîtiers SOIC à connexions courtes).
Buses à jet simple
Disponibles en version plate, courbe ou extrémité plate, ces buses sont utilisées pour
l'extraction et le remplacement des petits composants pour montage en surface (ex :
puces), les petits boîtiers QFP, les boîtiers LGA (ceux utilisés avec les téléphones
portables et cellulaires) ou pour la refusion de la soudure avec les connexions à
soudure simple.
