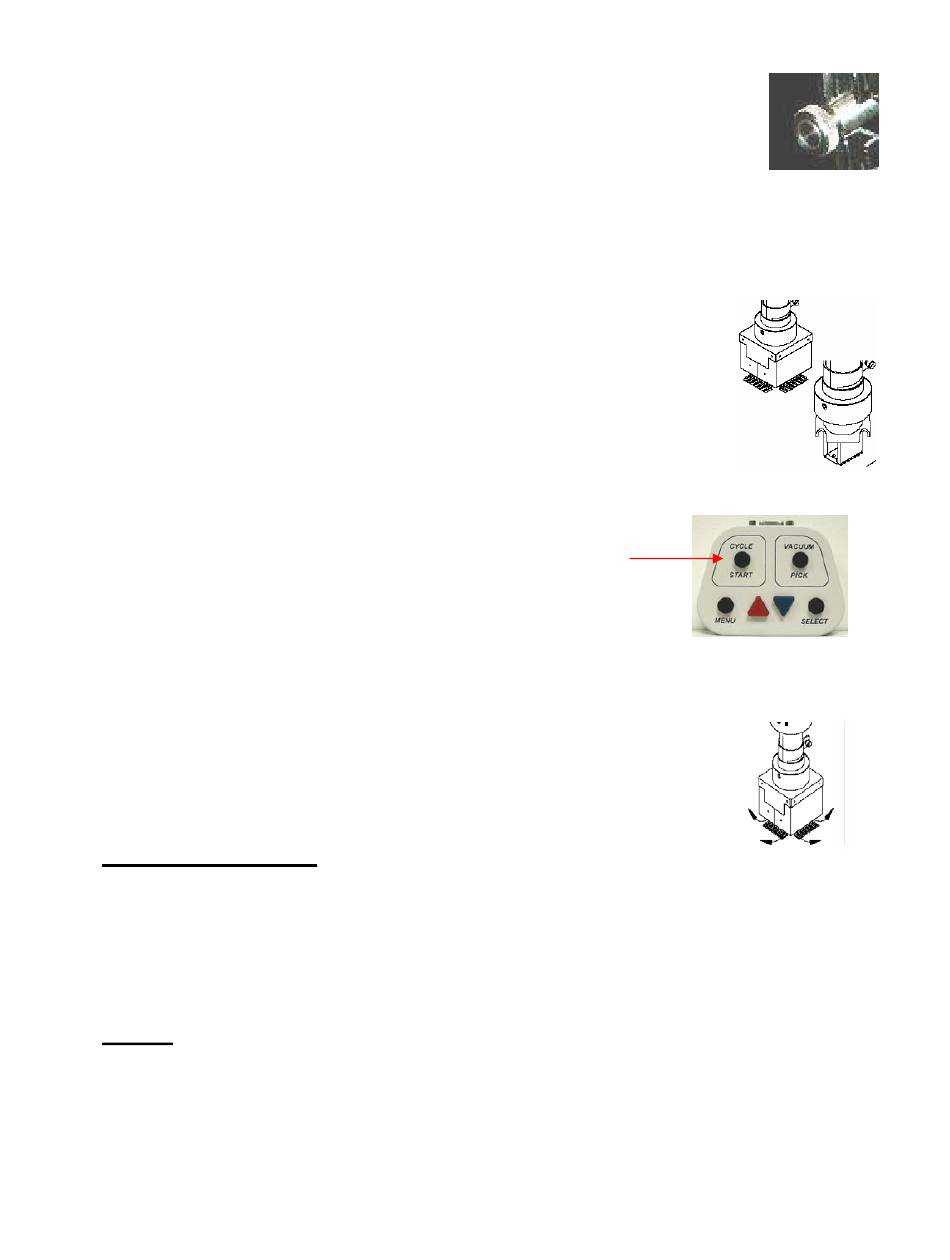

15. Si nécessaire, régler la hauteur du composant par rapport à la buse à l'aide
de la commande de réglage de la tête d'aspiration. PACE recommande que :
a) Le bas de la buse soit positionné à environ 1 mm (0,040") au-dessus de
la carte lorsque des buses boîtiers ou à forme structuré sont utilisées.
b) Les composants BGA soient positionnés complètement dans la buse. Les parois des
buses V-A-N doivent rentrer en contact avec le corps du composant.
16. Abaisser la buse (et le composant) jusqu'au point où les broches du composant reposent sur
le modèle du circuit ou sont justes au-dessus.
REMARQUE : Abaisser la buse boîtier ou à forme structurée à une
17. S'assurer que la buse est d'équerre avec la carte. (Si un réglage est
nécessaire, voir la section sur le Positionnement de la tête de brasage à
la page 20)
18. Appuyer sur l'interrupteur de cycle pour activer le cycle de chaleur,
puis le relâcher.
19. L'écran affiche la durée du cycle de brasage (« Reflow ») restant à s'écouler. 5 secondes
avant la fin du cycle, la pompe d'aspiration (si activée à l'étape 13) s'arrête automatiquement
et relâche le composant ; 5 bips sonores retentissent jusqu'à ce que le
cycle se termine.
20. Une fois le cycle terminé, relever la tête d'aspiration de la carte.
Commande par ordinateur
Lorsque plus de programmation est nécessaire, par exemple pour définir un profil à 4 zones, un
logiciel en option (réf. 1199-0019-P1) est disponible afin d'effectuer une commande à distance
par ordinateur. Le logiciel permet également à la station ST 350 de commander l'appareil de
préchauffage ST 400 lorsque l'ordinateur doit aussi contrôler le préchauffage de la base de la
carte. Le manuel comprend les informations de configuration de l'appareil de préchauffage ST
400. Voir le manuel référence # 5050-0546 pour plus de renseignements.
Mémoire
Sauvegarde
La procédure suivante indique les étapes pour sauvegarder un profil dans la colonne
Mémoire (Memory). On y accède par le mode d'extraction ou d'installation.
1. Appuyer deux fois sur la touche Menu pour accéder à la colonne Mémoire.
© 2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés.
hauteur d'environ 1 mm (0,040") au-dessus de la carte si
le composant a déjà été positionné sur le modèle de la
carte.
Page 33 de 48
