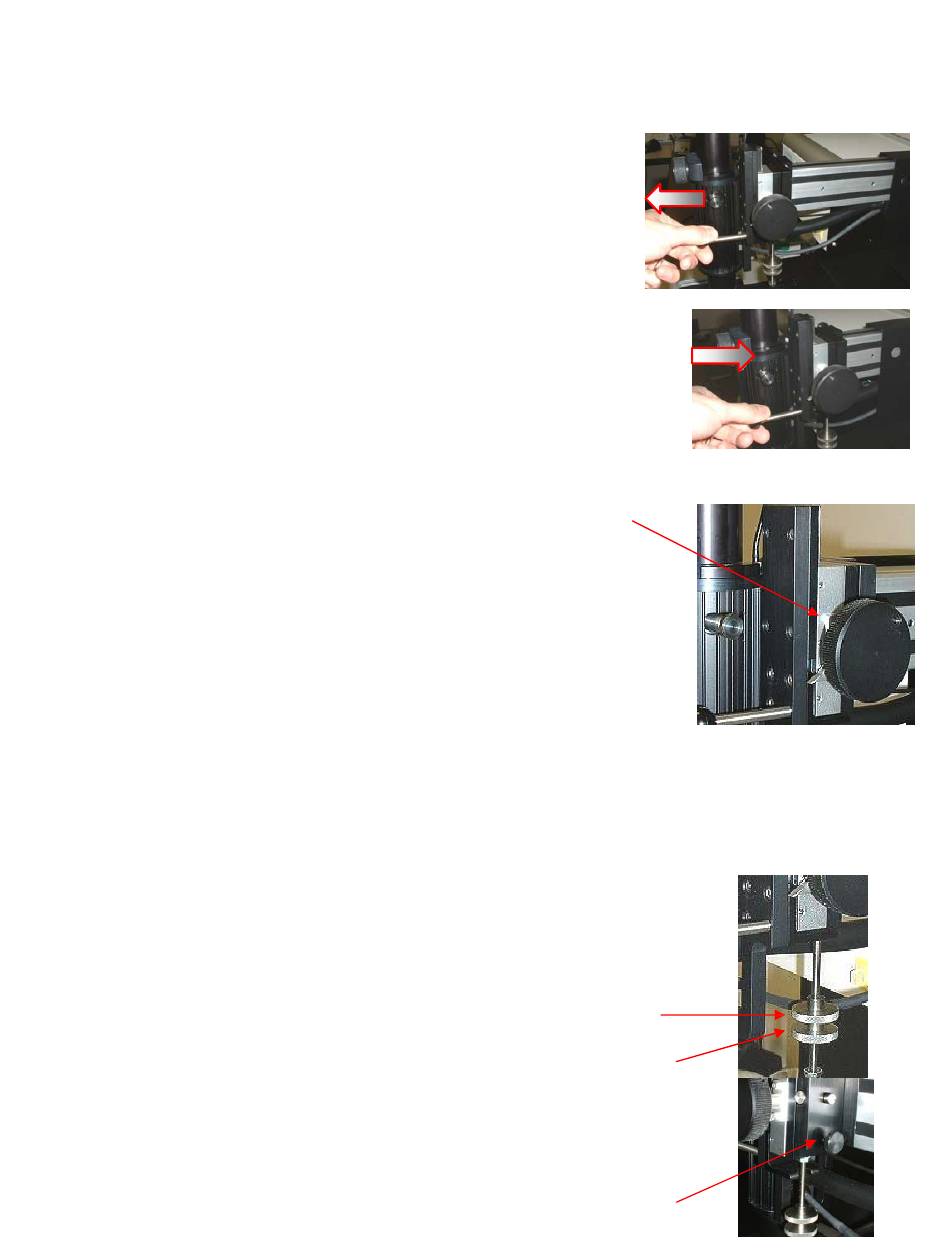

Positionnement de la tête de brasage
La procédure suivante indique les réglages de fonctionnement de la tête de brasage de la station ST 350.
Faire glisser l'ensemble de la tête de brasage en position
1. Saisir la molette de la tête de brasage et la mettre sur
sa position.
2. Une fois terminé, pousser doucement la tête de brasage
sur sa position de blocage.
Lever/abaisser l'ensemble de la tête de brasage
1. Pour déplacer la tête de refusion le long de l'axe Z, il suffit
de tourner le bouton de réglage de cet axe pour obtenir la
position souhaitée. Le mécanisme de verrouillage de la
position Z applique une tension sur le dispositif coulissant
vertical. Trop serré, la tête de brasage sera difficile à déplacer,
mais trop lâche, la tête retombera. Ce mécanisme de verrouillage
est réglé à l'usine et ne doit pas être modifié sauf en cas de
problème avec la position de la tête de brasage, à savoir si elle se
décale ou si elle est trop dure à déplacer avec le bouton de réglage
de l'axe Z. Ne serrez pas trop le mécanisme de verrouillage de la position Z. Correctement
réglé, il doit permettre au bouton de réglage de l'axe Z de déplacer la tête sur n'importe
quelle position sans qu'elle ne glisse.
Réglage du blocage pour abaisser la tête de brasage de façon répétée
1. Lever l'ensemble de la tête de brasage.
2. Régler la vis de blocage à main sur la position désirée.
3. Serrer l'écrou de la vis à main contre la vis de blocage à main.
Aspect planaire de la tête de refusion
Réglage de l'axe X
1. Tourner la vis à main de l'axe X
© 2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés.
Molette de
commande de
l'axe Z
Vis de blocage à main
Écrou de la vis à main
Vis à main de l'axe X
