REMARQUE : Pour obtenir les meilleurs résultats, commencer par ajouter 10% au temps

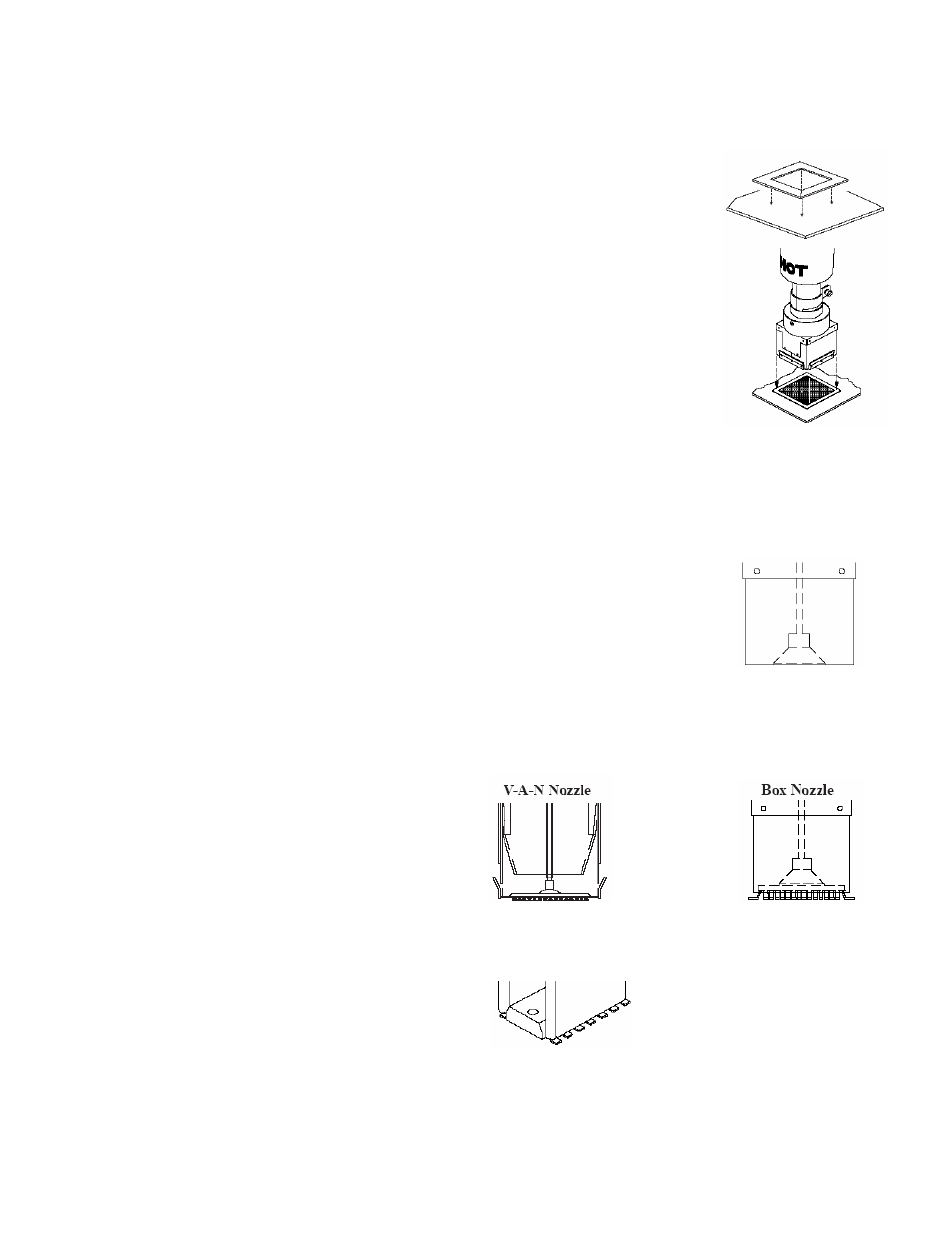

11. Lors de l'installation d'un composant BGA avec la station ST 350, procéder comme suit :
a) Positionner le modèle d'alignement sur le modèle de la carte.
Utiliser un adhésif résistant à la chaleur pour maintenir le modèle
en place.
b) Aligner le modèle jusqu'à ce que le périmètre du modèle de la
carte soit centré.
c) Abaisser la tête de brasage (et la buse) de façon à ce qu'elle soit
juste au-dessus de la zone de la carte à remanier.
d) Ajuster la carte pour centrer la buse d'équerre par rapport au
modèle.
d) Relever la tête de brasage de la carte.
f)
Enlever le modèle d'alignement.
12. À l'aide de la commande de réglage de la pompe d'aspiration, régler la position de la
coupelle de succion afin que le bas de la coupelle soit au raz du bas de la buse.
13. Appuyer sur l'interrupteur de la pompe d'aspiration pour activer
l'aspiration.
14. Positionner la buse sur le composant, ce dernier étant d'équerre avec la buse.
a) Avec des buses de forme boîtier ou V-A-N, insérer le corps du composant en bas de la
buse.
b) Avec des buses à forme structurée, positionner les broches du composant sous la buse
et alignées avec le jet d'air de la buse.
REMARQUE : Toute opération de préchauffage nécessaire doit déjà avoir eu lieu avant de
© 2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés.
d'extraction.
continuer.
