Septième édition • première impression
Commandes
Utiliser le poste de commandes au sol pour relever la nacelle à des fins de remisage et de tests des fonctions. Le
poste de commandes au sol peut également être utilisé en cas d'urgence pour secourir une personne incapable
de se dégager elle-même de la nacelle. Lorsque le poste de commandes au sol est sélectionné, les commandes
de la nacelle sont inopérantes, y compris le bouton d'arrêt d'urgence.
8
7
6
5
4
3
2
1

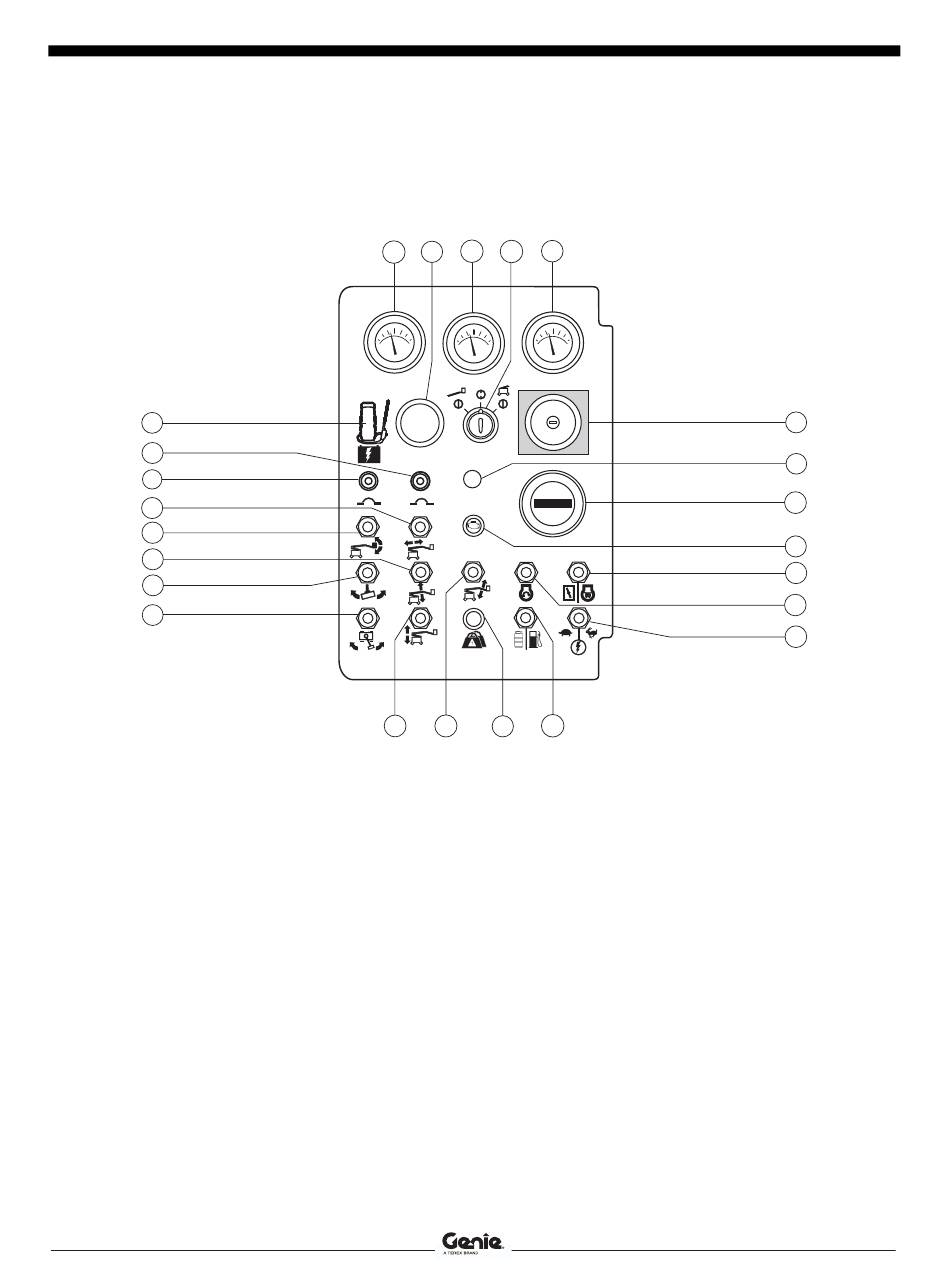

Panneau de commandes au sol
1
Interrupteur de rotation de la tourelle
2
Interrupteur de rotation de la nacelle
3
Interrupteur de montée/descente de la flèche
primaire
4
Interrupteur de mise à niveau de la nacelle
5
Interrupteur d'extension/rétraction de la flèche
primaire
6
Disjoncteur 10A de circuits électriques du moteur
7
Disjoncteur 10A des circuits électriques de
commande
8
Interrupteur d'alimentation auxiliaire
9
Modèles à essence/GPL : indicateur de température
de l'eau
Modèles diesel : indicateur de température d'huile
10 Alarme de déplacement
11 Manomètre d'huile
Pièce réf. 1297940FRGT
9
11
12
13
10
00009.9
!
24
23
21
22
12 Interrupteur à clé à 3 positions (nacelle/arrêt/sol)
13 Indicateur de tension
14 Bouton rouge d'arrêt d'urgence
15 Inutilisé
16 Compteur horaire ou Écran de diagnostic
17 témoin de contrôle du moteur (le cas échéant)
18 Modèles à essence/GPL :
Modèles diesel : interrupteur des bougies de
préchauffage (le cas échéant)
19 Interrupteur de démarrage du moteur
20 Interrupteur de validation des fonctions
21 Modèles à essence/GPL : sélecteur de carburant
22 Témoin de surcharge de la nacelle (le cas échéant)
23 Interrupteur de montée/descente du bras pendulaire
24 Interrupteur de montée/descente de la flèche
secondaire
®
Z
-34/22 IC
Manuel de l'opérateur
Commandes
STOP
STOP
14
15
16
17
18
19
20
21
