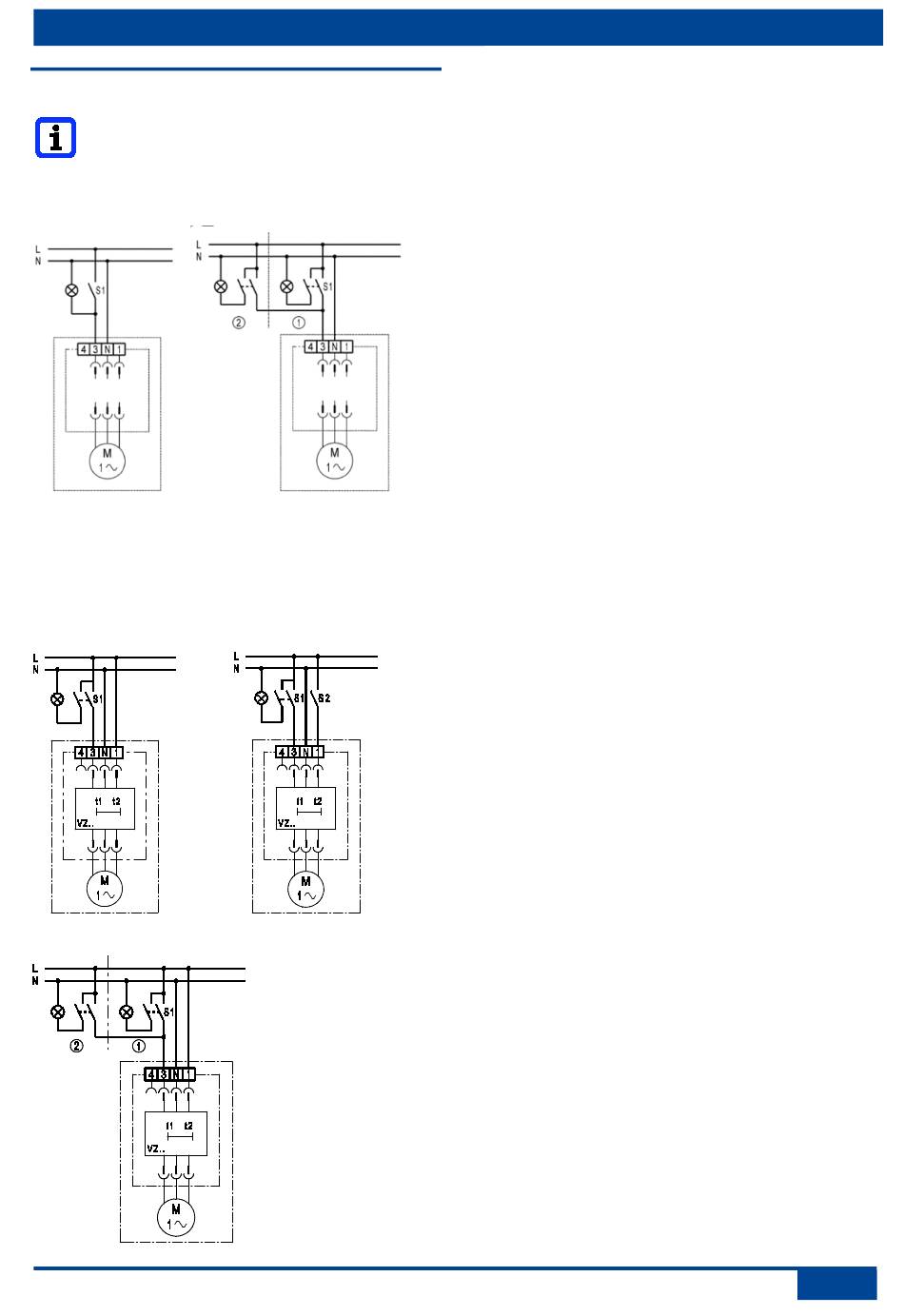

22. Schémas de branchement
Tolérances pour les temps
indiqués ci-dessous = valeur
nominale + 20 %.
ER 60 E, ER 100 E
S1 interrupteur Marche/Arrêt S1=
interrupteur Marche/Arrêt
➀ = pièce principale
➁ = pièce secondaire
ER 60 EVZ, ER 100 EVZ
Réglage standard
Variante de réglage
S1 = interrupteur
Marche/Arrêt
(MARCHE après
env.
50 secondes)
➀ = pièce
principale
➁ = pièce
secondaire
22. Schémas de branchement
ER 60 E et ER 100 E
Le ventilateur démarre après activation de
l'éclairage de la pièce (avec interrupteur S1).
Le ventilateur est désactivé dès que
l'éclairage de la pièce est éteint.
ER 100 E avec raccordement de pièce
principale et secondaire
Le ventilateur démarre après activation de
l'éclairage de la pièce (avec interrupteur S1).
Le ventilateur est désactivé dès que
l'éclairage de la pièce est éteint.
ER 60 EVZ, ER 100 EVZ
Réglage standard
Le ventilateur démarre env. 50 secondes
après activation de l'éclairage de la pièce.
Après extinction de l'éclairage, le ventilateur
continue à fonctionner pendant 15 minutes.
Variante de réglage
Le ventilateur démarre env. 50 secondes
après activation de l'éclairage de la pièce
(avec interrupteurs S1 et S2).
Après extinction de l'éclairage avec
l'interrupteur S1, le ventilateur continue à
fonctionner pendant 15 minutes.
L'interrupteur S2 permet en plus de
désactiver le ventilateur indépendamment
de l'éclairage de la pièce.
ER 100 EVZ avec raccordement de
pièce principale et secondaire
Le ventilateur démarre env. 50 secondes
après activation de l'éclairage de la pièce
(avec un interrupteur). Après désactivation du
dernier interrupteur activé, le ventilateur
continue à fonctionner pendant 15 minutes.
33
