13. Branchement électrique
PRUDENCE
Endommagement de l'appareil en cas
de court-circuit.
Couper et isoler le conducteur de
protection et les fils non utilisés.
ATTENTION
Endommagement de l'appareil par
contact avec des composants menacés
par les décharges électrostatiques
(DES) sur la platine électronique des
appareils EVZ et EH.
Éviter un contact direct des composants
ou des surfaces de contact.
ATTENTION
Endommagement de l'appareil par
raccordement erroné. Par exemple, en
cas de raccordement d'une charge
électrique à la borne 4 ou sur 2 phases.
Effectuer le branchement de l'appareil
selon les schémas de branchement du
Chapitre 22.
Ne connecter aucun consommateur
supplémentaire à la borne 4.
Remarques
● Lors de l'installation électrique et du mon-
tage de l'appareil, respecter impérative-
ment les directives applicables et, pour
l'Allemagne, plus particulièrement la
norme DIN VDE 0100 et les parties
correspondantes. Par exemple, dans des
locaux équipés d'une baignoire ou d'une
douche, Partie 701.
● Le branchement électrique est exclusive-
ment réservé à des électriciens qualifiés.
● Le branchement électrique peut être effec-
tué dès l'encastrement du boîtier ER-UP.
● Prendre en compte les conditions environ-
nantes ( Chap. 8) et les caractéristiques
techniques ( Chap. 9).
● Respecter la section de câble maximum
admissible de 1,5 mm².
● Raccorder l'appareil uniquement à une
installation électrique permanente.
24
● Le type de protection n'est garanti que si :
● le montage est conforme aux
prescriptions,
● l'introduction du câble secteur dans le
manchon de câble prévu à cet effet est
correctement effectuée,
● l'unité de ventilateur s'enclenche
correctement dans le boîtier ER-UP et si
● le capot [7] est fermé et encliqueté.
13.1.1 Branchement électrique de l'appareil
1. Déconnecter le fusible secteur et apposer
un panneau d'avertissement.
2. Retirer le couvercle de protection du crépi.
3. Couper et isoler le conducteur de
protection et les fils non utilisés.

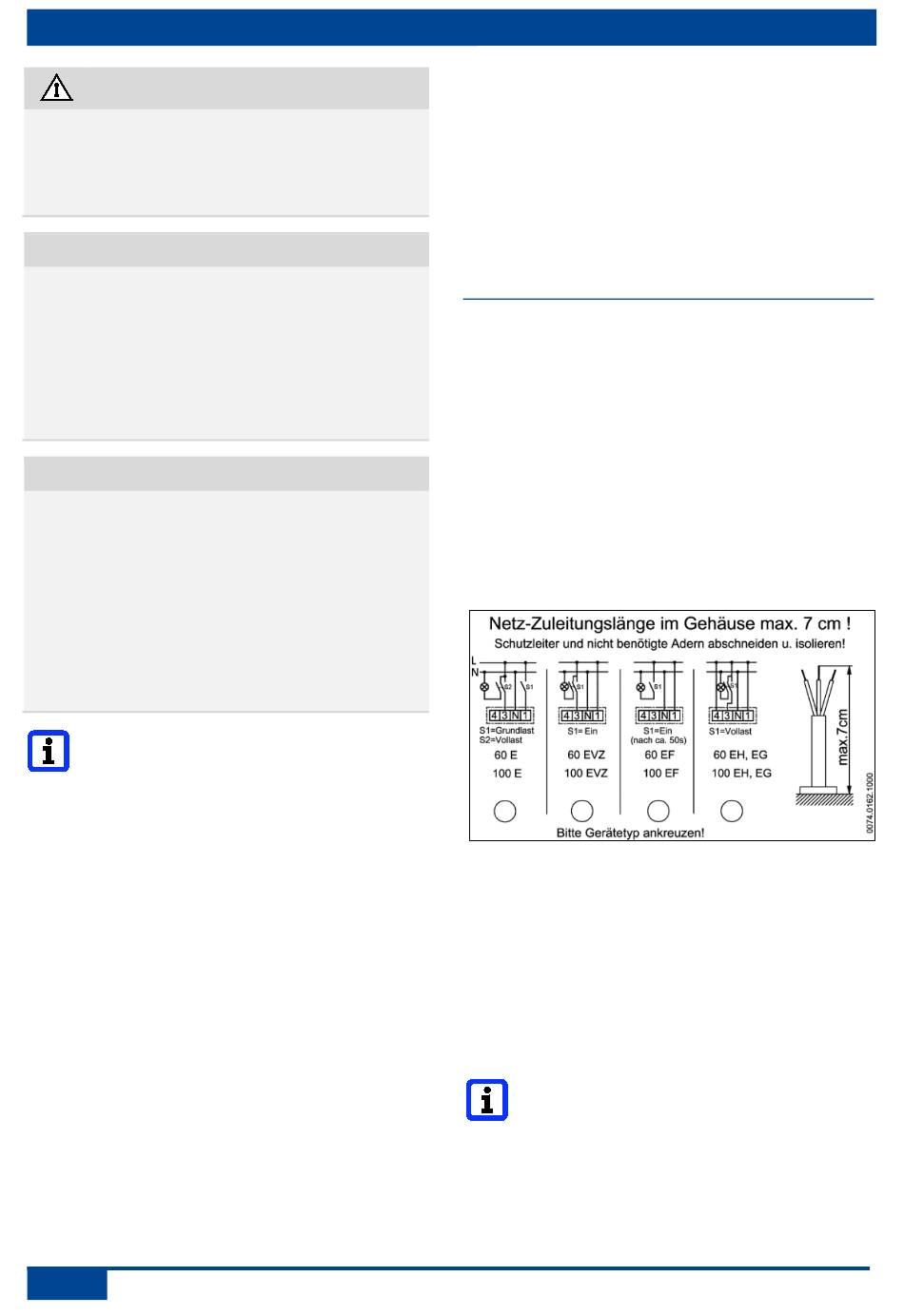

4. Retirer l'enveloppe du câble secteur et le
mettre à longueur comme sur la Figure 10.
5. Raccorder électriquement le câble secteur
sur la borne selon le schéma de branche-
ment du Chapitre 22.
6. Cocher le type de ventilateur sur le
schémade branchement à l'intérieur du
boîtier UP.
Ceci permet d'éviter des erreurs au
montage final si, par exemple, différents
inserts de ventilateurs doivent être montés
dans le système.
7. Insérer le couvercle de protection du crépi.
Nous vous conseillons de conserver
les présentes instructions de mon-
tage et le mode d'emploi jusqu'au
montage final dans le boîtier ER-UP.
