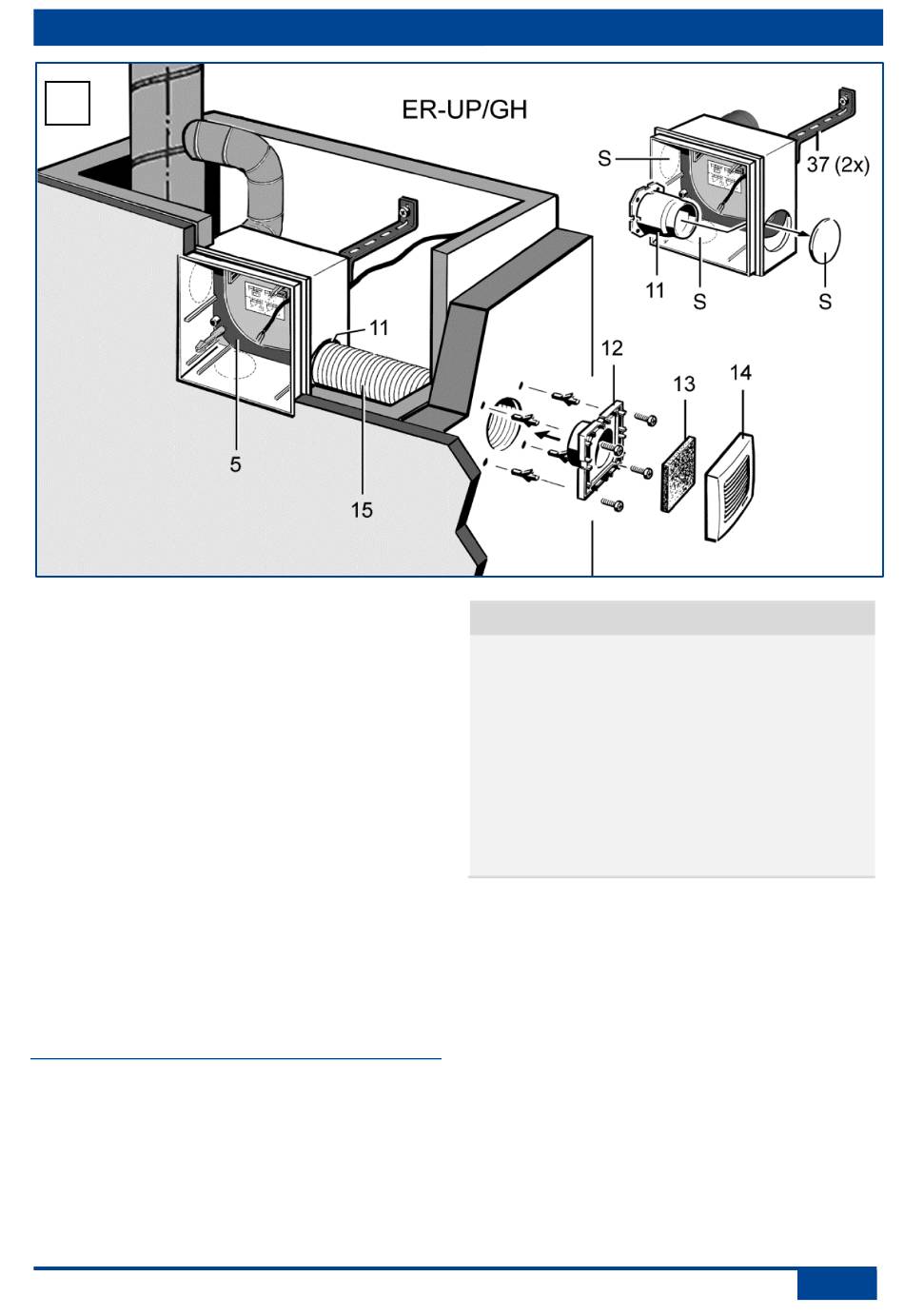

8
5
Joint au fond du boîtier
11
Raccord de montage pour aspiration
d'une pièce secondaire Ø 75/ Ø 80
12
Adaptateur
13
Élément filtrant, classe de filtre G2
14
Grille de protection
15
Gaine d'aspiration Raccordement pour
pièce secondaire : flexible alu AFR 75/
AFR 80
37
Support de montage UPM 60/100
(2 unités)
S
Segment de boîtier
7. Effectuer les branchements électriques
 Chapitre 22.
8. Introduire le couvercle de protection du
crépi [38] dans le boîtier.
9. Sceller le boîtier de manière à ce que son
rebord avant soit en affleurement.
12.1.6 Montage mural ER-UP/GH Pièce
secondaire
1. Découper le segment de boîtier « S »
souhaité (gauche, droit ou inférieur) au
niveau du marquage avec un couteau.
12. Montage ‒ ER-UP/GH ‒ Pièce secondaire
ATTENTION
Endommagement de l'appareil / dys-
fonctionnement dû à l'air parasite en
cas de montage erroné du raccord en
plastique. Le type de protection indiqué
n'est plus assuré.
 Soulever le joint au fond du boîtier [5]
dans la zone du raccord et introduire le
raccord de montage [11]. Poser à
nouveau le joint du fond de boîtier en
veillant à le positionner correctement.
2. Enficher le raccord de montage [11] sur le
boîtier ER-UP/GH. Le rebord du raccord
doit s'encliqueter dans la paroi du boîtier.
3. Réaliser le montage du boîtier comme
décrit précédemment sous « Pièce
unique ».
4. Assembler la gaine d'aspiration [15] au
raccord de montage [11] de manière à
assurer l'étanchéité de ventilation.
5. Percer des trous de fixation pour
l'adaptateur [12] et introduire les chevilles.
6. Assembler l'adaptateur [12] et la gaine
d'aspiration [15] en assurant l'étanchéité,
p. ex. avec du ruban rétractable à froid.
21
