11. Préparatifs de montage
4
18 Gaine principale (tuyau agrafé en acier)
19 Gaine de raccordement ER-UP/GH :
Flexible alu
21 Plancher
22 Tige filetée en acier / Vis sans tête
23 Fixation de gaine ronde  Fig. 5
24 Collier de serrage / Ruban perforé
25 Scellement dans le plafond
26 Paroi de gaine
27 Scellement maçonnerie / Matériau des
plaques
28 Plafond suspendu
29 Vis en acier ou rivets aveugles en acier
(3 unités respectivement)
30 Chevilles :
30.1 Cheville en plastique ou cheville à
percussion
30.2 Cheville à expansion métallique
31 Vis de fixation avec écrou
32 Vis de fixation
33 Ruban perforé en acier
Tenir impérativement compte des
consignes de montage du Chapitre
11.2.
16

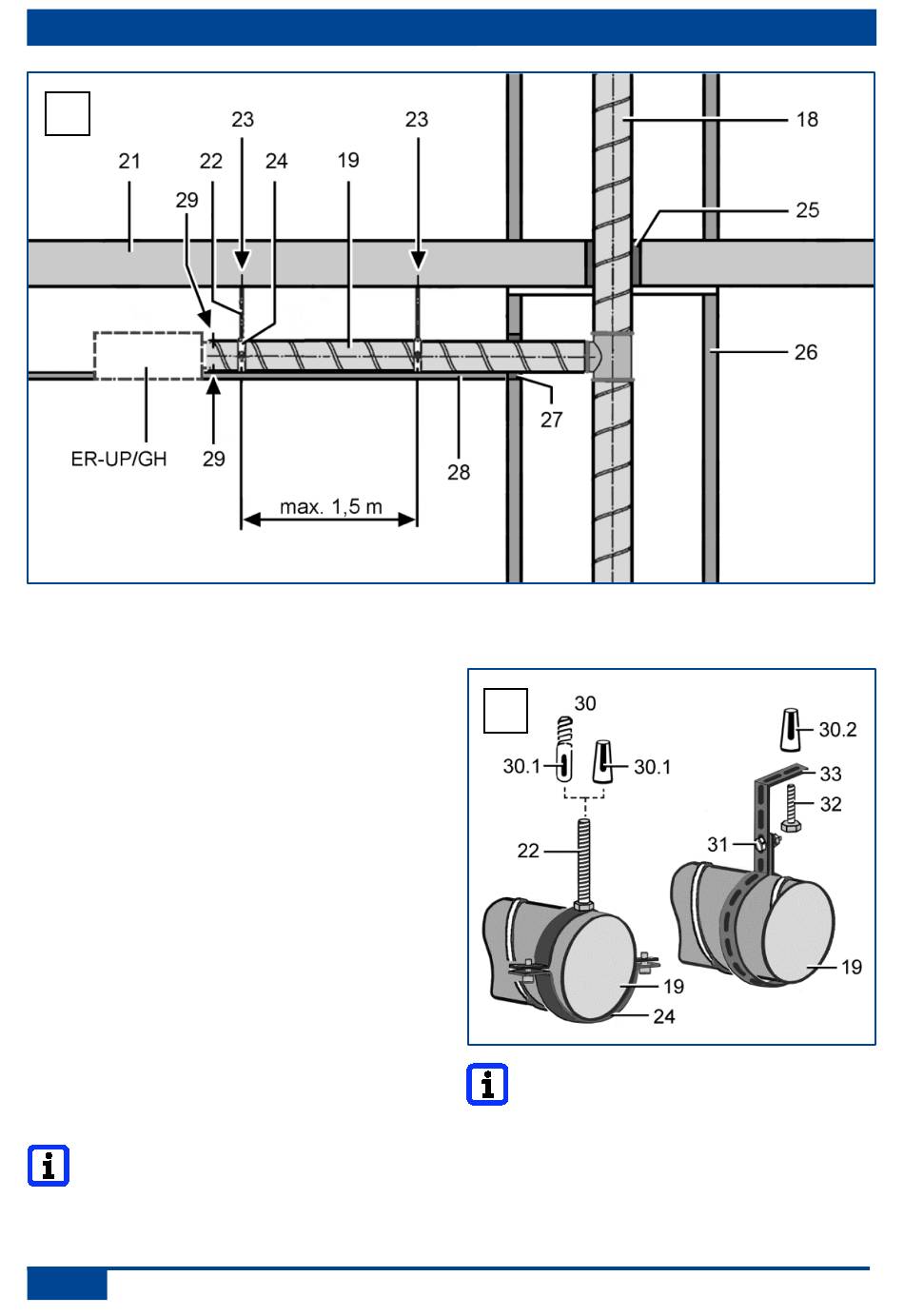

Fixation de gaine ronde avec collier de
serrage ou bien avec ruban perforé
5
Maintenir un écart maximal de 1,5 m
entre les fixations de gaines rondes
[23].
4. Poser la gaine principale d'aération [18] à
l'intérieur de la gaine dans les règles de
l'art.
