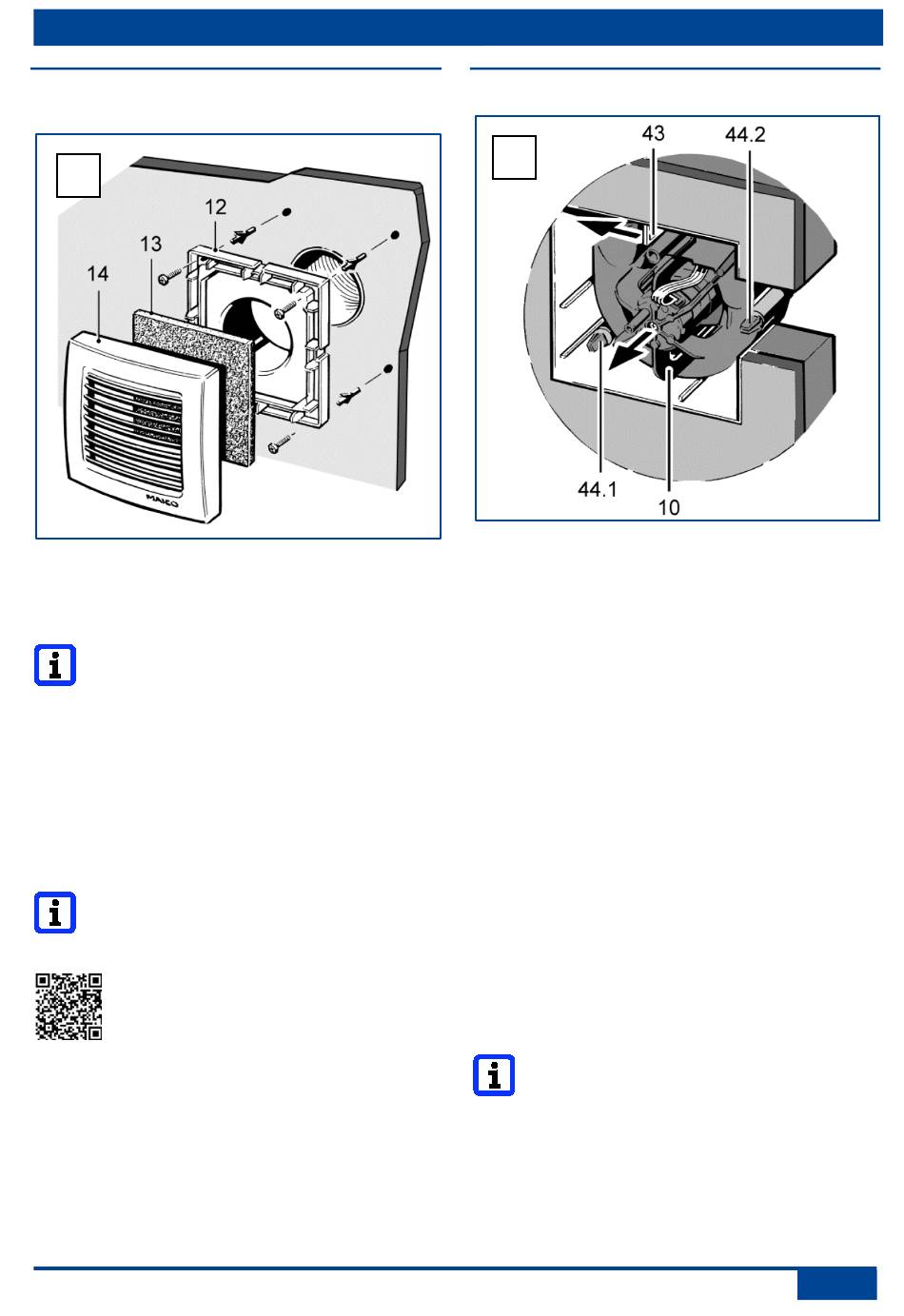

16.2 Remplacement du filtre ‒
Pièce secondaire
14
12 Adaptateur
13 Élément filtrant
14 Grille de protection
Intervalles de remplacement de
filtre tous les 3 à 6 mois, en fonc-
tion du degré d'encrassement.
1. Sortir la grille de protection [14] vers l'avant.
2. Retirer l'élément filtrant [13] et le remplacer.
3. Poser un nouvel élément filtrant dans la
grille de protection puis enfoncer la grille
de protection correctement positionnée sur
l'adaptateur [12] jusqu'à encliquetage
audible.
Éléments filtrants ZRF :
Par 5 unités, classe de filtrage G2
selon EN 779, n° de réf. 0093.0923
Filter-Shop:
www.ventilatorshop24.com
Adressez vos questions à :
Maico Elektroapparate-Fabrik GmbH
Steinbeisstraße 20
78056 Villingen-Schwenningen, Allemagne
Tél. +49 7720 694 445
Fax +49 7720 694 175
Internet: www.ventilatorshop24.com
Courriel : ersatzteilservice@maico.de
16. Nettoyage, entretien
16.3 Dépose de l'insert de ventilateur
15
10 Insert de ventilateur
43 Levier à crans
44 Boulons d'entretoisement [44.1] et [44.2]
1. Déconnecter le fusible secteur et apposer
un panneau d'avertissement.
2. Ouvrir et retirer le capot [7].
3. Repousser légèrement le levier à crans
[43] vers l'extérieur ( flèche), décliqueter
et soulever légèrement l'insert de
ventilateur [3].
4. Comprimer les ergots du boulon
d'entretoisement [44.1] et soulever
légèrement l'insert de ventilateur.
5. Comprimer les ergots du boulon
d'entretoisement [44.2] et tirer l'ensemble
de l'insert de ventilateur sans à-coups et
en parallèle hors de la partie inférieure du
boîtier.
6. Le montage est réalisé dans l'ordre
inverse des opérations.
Type de protection selon plaque
signalétique uniquement en cas de
montage conforme aux prescriptions
(encliquetage de l'insert de
ventilateur, capot intérieur fermé).
29
