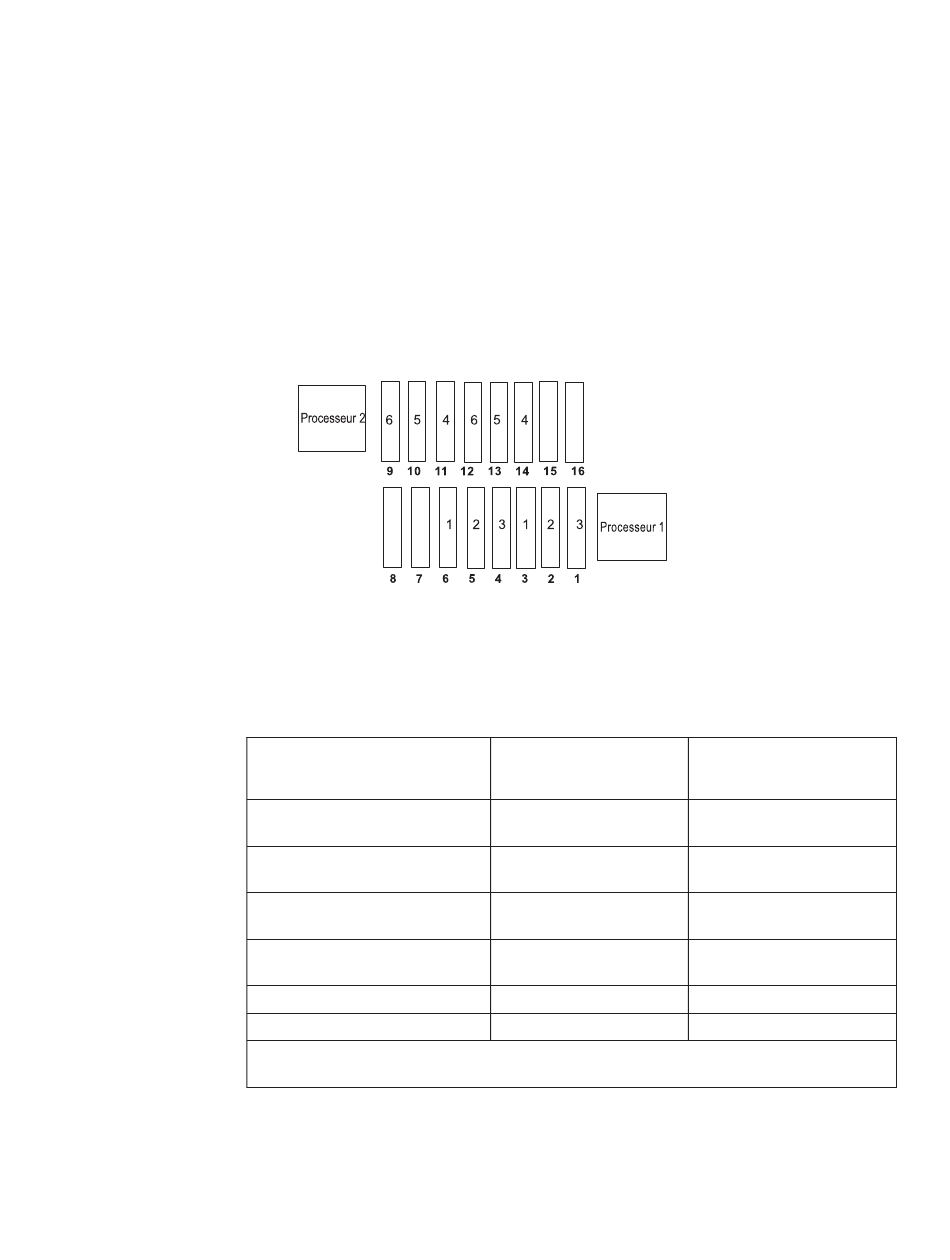

Figure 2. Connecteurs de mémoire associés à chaque microprocesseur pour la mise en miroir mémoire
v L'installation ou le retrait de barrettes DIMM modifie la configuration du serveur.
La figure suivante présente les connecteurs de mémoire associés à chaque
microprocesseur. Par exemple, les connecteurs DIMM 9, 10, 11, 12, 13, 14, 15,
et 16 (les connecteurs sont affichés sous les cases) sont associés à
l'emplacement de microprocesseur 2 (CPU 2) et les connecteurs DIMM 1, 2, 3,
4, 5, 6, 7, et 8 sont associés à l'emplacement de microprocesseur 1 (CPU 1).
Les nombres apparaissant dans les cases indiquent l'ordre d'installation des
paires de barrettes DIMM. Par exemple, la première paire DIMM (signalée par
des "1" dans les cases) doit être installée sur les connecteurs 3 et 6, associés au
microprocesseur 1 (CPU 1).
Remarque : Les barrettes DIMM du microprocesseur 2 peuvent être placées
dès que ce dernier a été installé ; il n'est pas nécessaire d'attendre
que tous les emplacements de barrette DIMM du microprocesseur
1 soient remplis.
Le tableau suivant décrit la séquence d'installation des barrettes DIMM en mode
mise en miroir mémoire.
Tableau 12. Séquence de peuplement des barrettes DIMM en mode mise en miroir
mémoire
barrettes DIMM
Première paire de barrettes
DIMM
Deuxième paire de barrettes
DIMM
Troisième paire de barrettes
DIMM
Quatrième paire de barrettes
DIMM
Cinquième de barrettes DIMM
Sixième paire de barrettes DIMM 2
Remarque : Les connecteurs DIMM 7, 8, 15 et 16 ne sont pas utilisés dans le mode de
mise en miroir mémoire.
Au redémarrage du serveur, un message indique que la configuration de la
mémoire a changé.
Nombre de
microprocesseurs
installés
1
1
1
2
2
Chapitre 2. Installation des périphériques en option
Connecteur DIMM
3, 6
2, 5
1 et 4
14, 11
13, 10
12, 9
61
