Entretien (Suite)
Tableau 10: Ajustement de la bague d'étanchéité à labyrinthe
Modèle
STi
MTi, LTi
2. Déposer les joints toriques (497H et 497J) et la bague (333A).
Démontage de l'entraînement

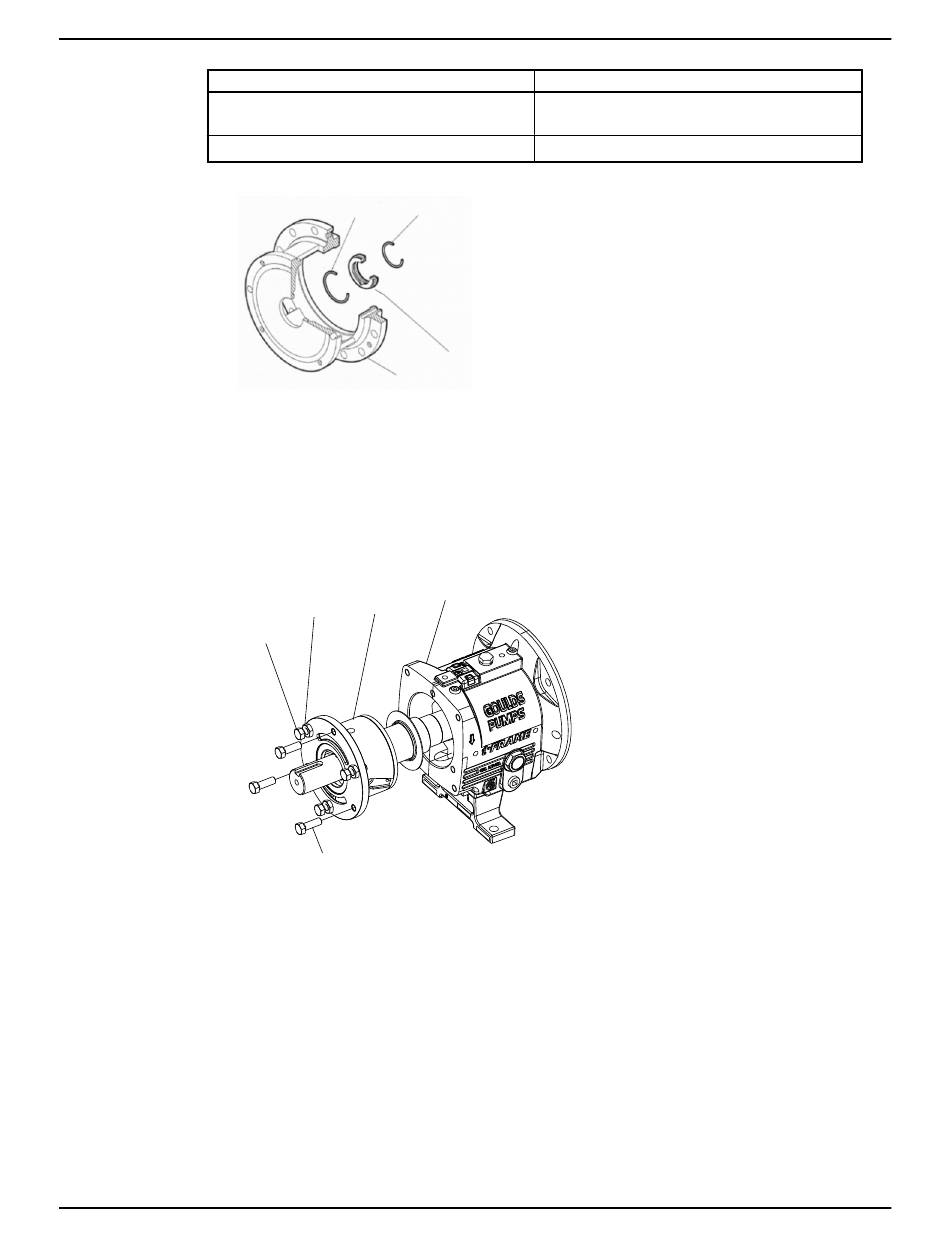

Démontage du côté entraînement ( STi , MTi )
1. Déposer les vis de bride (370C) et les contre-écrous (423).
2. Serrer les vis d'appui (370D) de façon régulière pour extraire le boîtier de roulement (134) du cadre de
roulement (228A).
3. Déposer le bloc de l'arbre du cadre de roulement (228A).
4. Déposer les vis d'appui (370D) avec les écrous (423).
5. Déposer le joint torique du boîtier de roulement (496) et les roulements.
6. Déposer le circlip du roulement externe (361A).
74
497H 497J
108
134
423
370D
370C
Type d'ajustement
Le joint torique se place dans l'adaptateur du
cadre de roulement (228A).
Le joint torique se place dans l'adaptateur du cadre
333A
228A
