Branchement électrique
6 Branchement électrique
6.1 Indications générales
DANGER : Risque d'électrocution !
B Avant d'intervenir sur le circuit électrique,
couper l'alimentation en courant
(230 V CA) (fusible, interrupteur LS) et la
sécuriser contre toute réactivation acci-
dentelle.
Le raccordement électrique est réservé à un
électricien agréé.
Tous les organes de régulation, de commande et de sécu-
rité de l'appareil sont fournis prêts à l'emploi, câblés et
contrôlés.
Respecter les mesures de sécurité prescrites par les
directives 0100 de la VDE et les prescriptions spécifi-
ques (TAB) des fournisseurs locaux d'électricité.
Dans les pièces contenant une baignoire ou une douche,
l'appareil ne doit être raccordé que via un disjoncteur dif-
férentiel.
Aucun autre consommateur ne doit être raccordé au
câble de raccordement.
6 0 c m
2 1

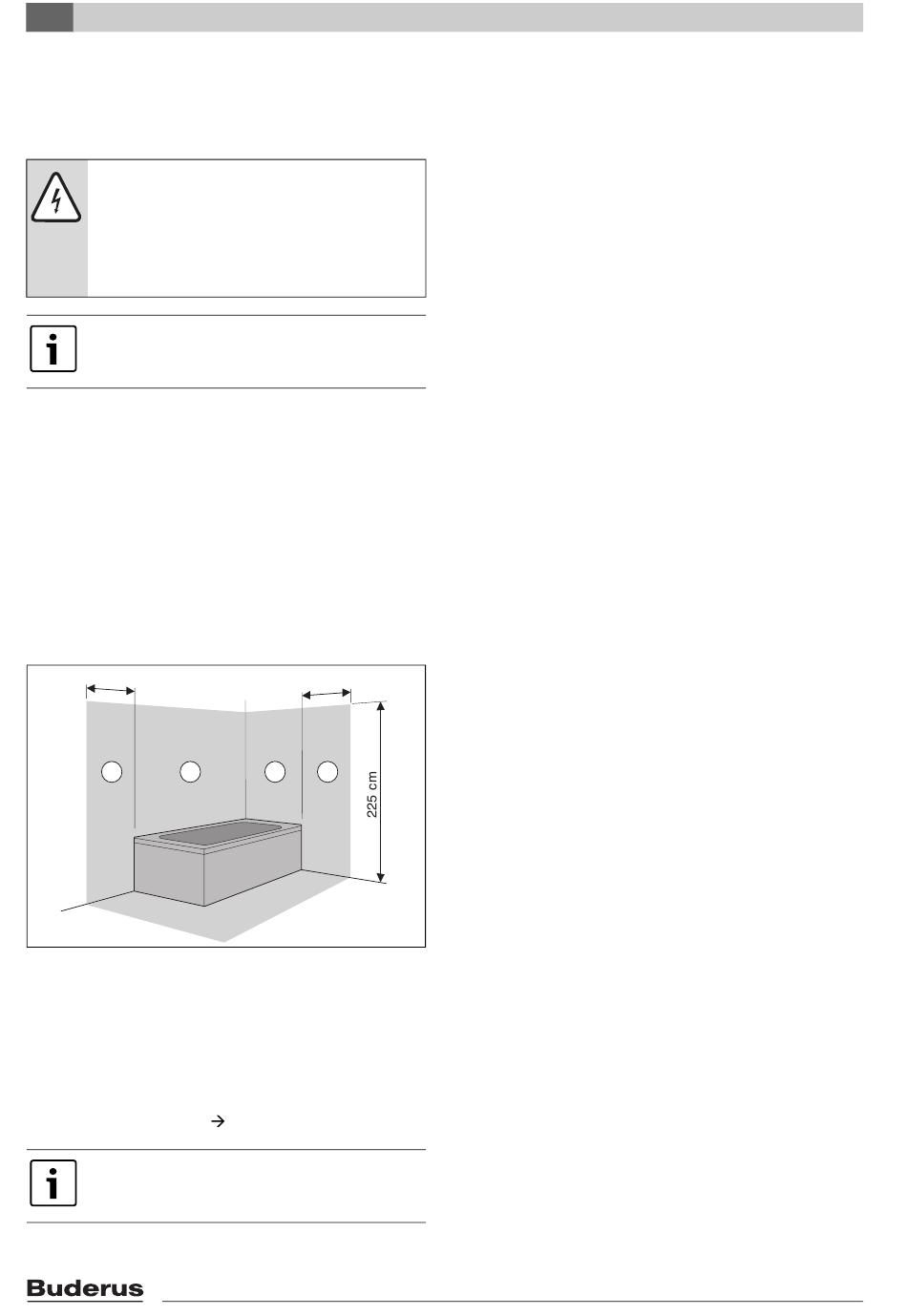

Fig. 16
1 Périmètre de protection1, directement au-dessus de la
baignoire
2 Périmètre de protection 2, rayon de 60 cm autour de la
baignoire/douche
Fusibles
L'appareil est protégé par un fusible. Celles-ci se trouvent
sous le cache du bornier (
Un fusible de rechange se trouve à l'intérieur
du cache.
24
6 0 c m
1 2
6 720 612 659-13.2O
fig. 17, page 25).
6.2 Appareil avec câble de raccorde-
ment et fiche de réseau
B Brancher la fiche de réseau dans une prise avec con-
tact de mise à la terre (en dehors de périmètres de
sécurité 1 et 2)
-ou-
B Si l'appareil doit être raccordé dans un périmètre de
sécurité 1 ou 2 ou lorsque la longueur de câble est
insuffisante, démonter le câble.
B Réaliser le raccordement électrique par tous les pôles
d'un dispositif de séparation avec une distance de con-
tact de mini. 3 mm (par ex . fusibles, interrupteur LS).
B Dans un périmètre de protection 1, poser le câble à la
verticale, vers le haut.
6.3 Systèmes de régulation
L'appareil peut fonctionner avec les systèmes de régula-
tion Buderus suivants.
• Module de commande Logamatic série RC
• Système de régulation Logamatic 4000
